EcoDim ECO-DIM.05 Handbuch Seite 5

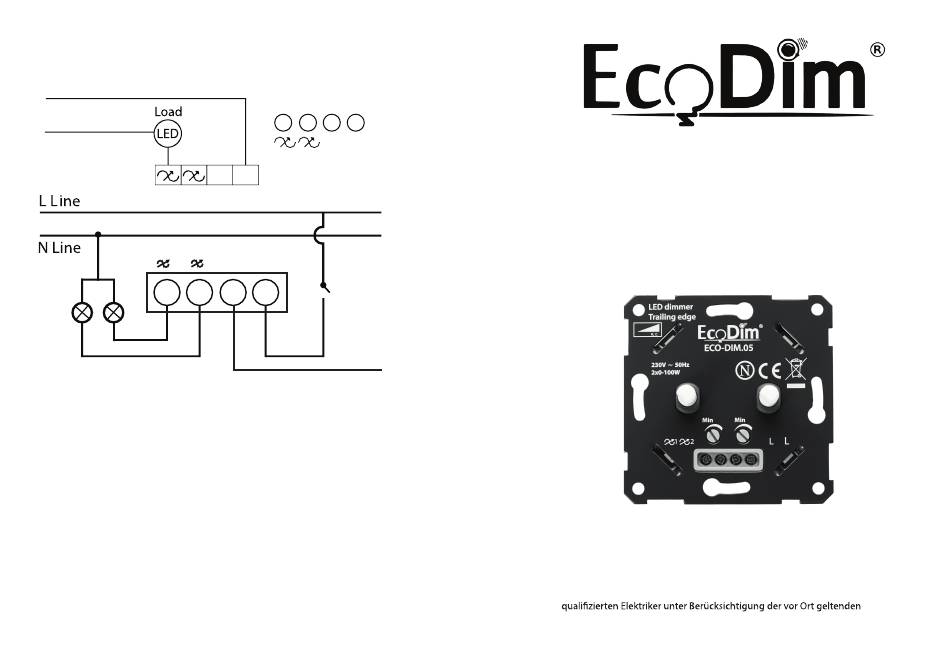

Aansluitschema Anschlussplan
L Line
(Fasedraad, vaak bruin)
L Leiter
N Line
(Außenleiter, oft braun)
(Schakeldraad, vaak zwart)
N Leiter
(Schaltleiter, oft schwarz)
B
L
B
L Leiter
1 2
N Leiter
1 2
Durchschleifen zu einer benachbarten
MIN instellen
MIN einstellen
Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en
Verwenden Sie die MIN-Messgeräte, um die mindes Lichtleistung und
-stabiliteit in te stellen.
Stabilität einzustellen.
Min. lichtniveau instellen:
Mindeslichtleistung Einstellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
Schalten Sie die Beleuchtung mit dem Dimmer ein. Drehen Sie dann die
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Dimmerwelle so weit wie möglich nach links (minimale Lichtleistung).
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
Blinken die Lampen? Drehen Sie dann das MIN-Potentiometer langsam mit
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links
einem Schraubendreher im Uhrzeigersinn, um ein stabiles Licht zu erzielen.
voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
Ist das Licht schon stabil? Drehen Sie dann langsam die MIN nach links, um
knipperen. Dat is de beste dimbaarheid van deze led lampen. Dit kunt u voor
noch besser zu dimen, bis kurz vor dem Punkt die Lampen anfangen zu
beide lichtgroepen instellen.
blinken. Das ist die beste Dimmbarkeit dieser LED-Lampen.
Aansluitpunten
Verdrahtungsposition
B
L L
B
L
L B L
L
B
L
Steckdose ist möglich.
Handbuch
Handleiding
Led duodimmer fase afsnijding / trailing Edge LED Dual Dimmer Phase Cut / Trailing edge
ECO-DIM.05 ECO-DIM.05
Achtung: Let op:
- Dies ist ein Zweidrahtdimmer, der wie in der Überschrift Anschlussplan gezeigt - Dit is een tweedraadsdimmer en dient aangesloten te worden zoals onder het
angeschlossen werden muss.
kopje aansluitschema staat weergegeven.
- Die Installation des Dimmers an einem 230-V-Netz darf nur von einem - Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
Vorschriften vorgenommen werden. Sicherstellen, dass der Strom während aller voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
Arbeiten ausgeschaltet ist.
