EcoDim ECO-DIM.05 Handbuch Seite 3

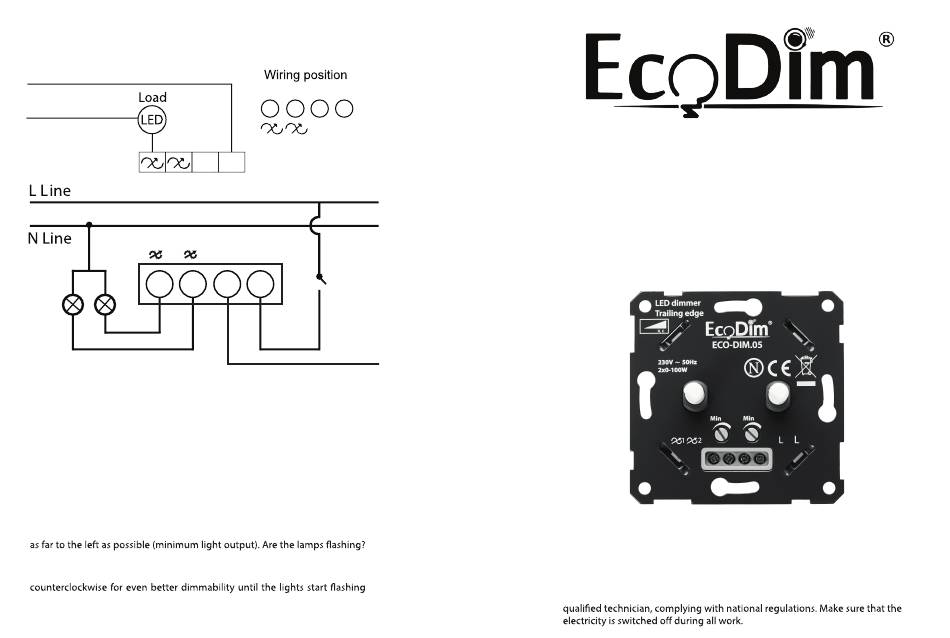

Aansluitschema
Connection diagram
L Line
(Fasedraad, vaak bruin)
L Line
(Phase wire, usually
N Line
brown)
(Schakeldraad, vaak zwart) N Line
(Switch wire, usually black)
B
L B
1 2
1 2
MIN instellen
MIN. set up
Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en
-stabiliteit in te stellen.
Use the MIN meters to set the minimum light level and stability.
Min. lichtniveau instellen:
Min. set light level:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
Switch on the lighting using the dimmer shaft. Then turn the dimmer shaft
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links Then slowly turn the MIN potentiometer clockwise with a screwdriver
for stable light. Is the light already stable? Then slowly turn the MIN voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
knipperen. Dat is de beste dimbaarheid van deze led lampen. Dit kunt u voor
just before the point. That is the best dimmability of these LED lamps. You
beide lichtgroepen instellen.
can adjust this for both light groups.
Aansluitpunten
B
L L
B
L
L B L
L
B
L
Looping through to an
adjacent socket is possible.
Handleiding
Manual
Led duodimmer fase afsnijding / trailing Edge
LED Dual Dimmer Phase Cut / Trailing edge
ECO-DIM.05
ECO-DIM.05
Let op:
Please note:
- Dit is een tweedraadsdimmer en dient aangesloten te worden zoals onder het
- This is a two-wire dimmer which must be connected as shown under the
kopje aansluitschema staat weergegeven.
heading Connection diagram.
- Het installeren van de dimmer op een netstroom van 230V dient te worden
- Installing the dimmer on a mains current of 230V must be carried out by a
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
