Hanteln 552
Werkzeug (im Lieferumfang enthalten)
3mm
6mm
Artikel
Menge
Bezeichnung
1
1
Untere Querstrebe
2
1
Ständerfuß links
3
1
Ständerfuß rechts
4
2
Hinterer Stabilisator
5
2
Hantelablage
6
1
Medienablage
7
2
Haltegurt
8
1
Justierfuß
( für Kompakthanteln 552 oder 1090 )

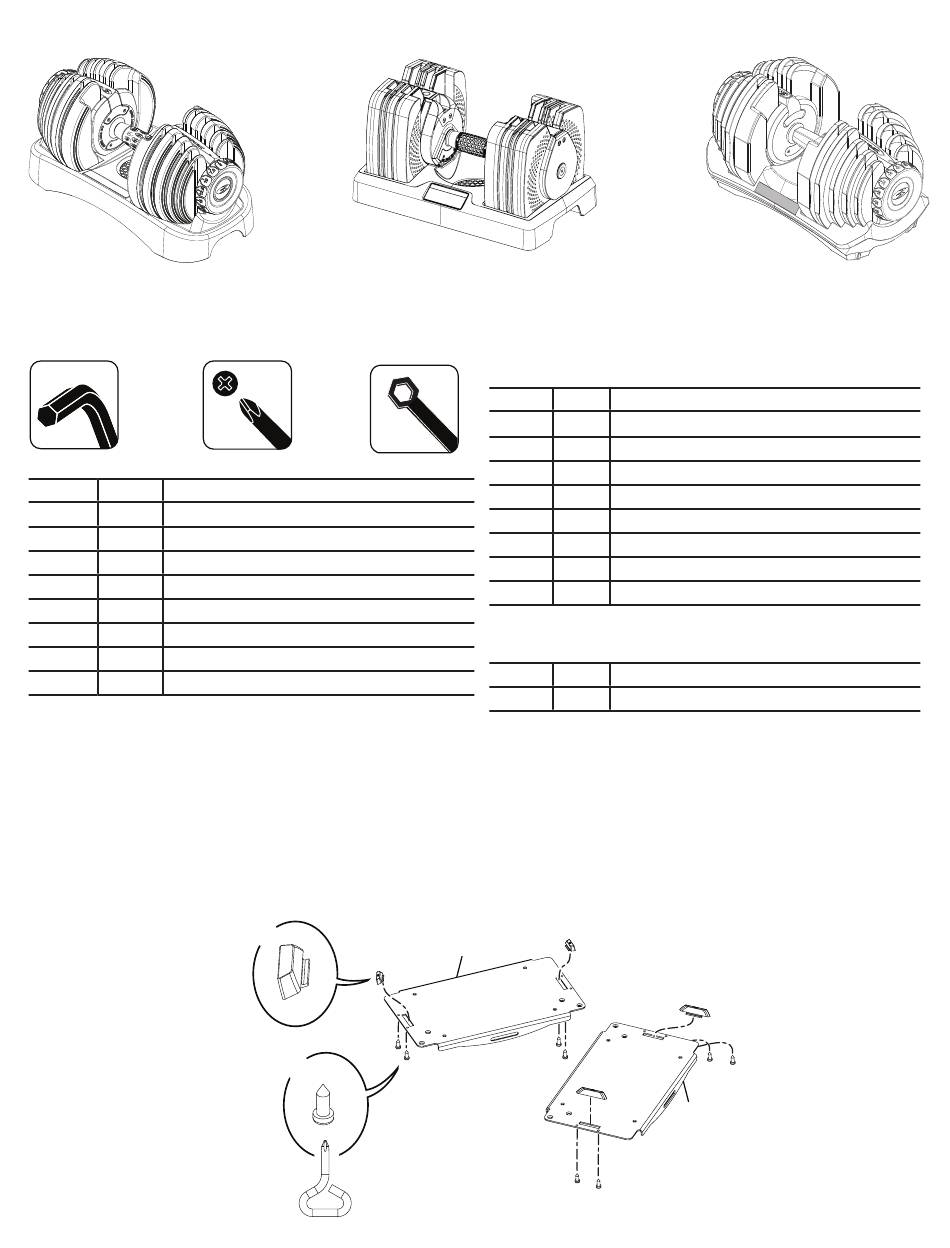

1. Passenden Puffer für Ihre Hantel befestigen
Hinweis: Siehe Seite 5 für Hanteln 560.
( Hinweis: Siehe Seite 5 für Hanteln 560. )
#2
X4
A
X8
B
#2
Hanteln 560
Große Schraubenkarte
Artikel
Menge
Bezeichnung
A
4
Puffer (für Hantel 552 und 1090)
B
8
Kreuzschlitzschraube M3,5 x 9,5
C
8
Halbrundschraube M10 x 1,5 x 70
D
8
Befestigungsmutter M10
E
16
Unterlegscheibe M10
F
4
Befestigungsmutter M5
G
4
Zylinderschraube M5 x 0,8 x 12
H
4
Unterlegscheibe M5
Kleine Schraubenkarte (nur für Kompakthanteln 560)
J
8
Puffer (für Hantel 560)
K
8
Kreuzschlitzschraube M6x16
Hinweis: Bestimmte Schrauben auf der Schraubenkarte dienen als
Ersatzschrauben. Daher bleiben nach der korrekten Montage
des Geräts einige Schrauben übrig.
5
2
Hanteln 1090
5
