2. Stellen Sie den Kindersitz auf den gewählten Fahr-
zeugsitz.

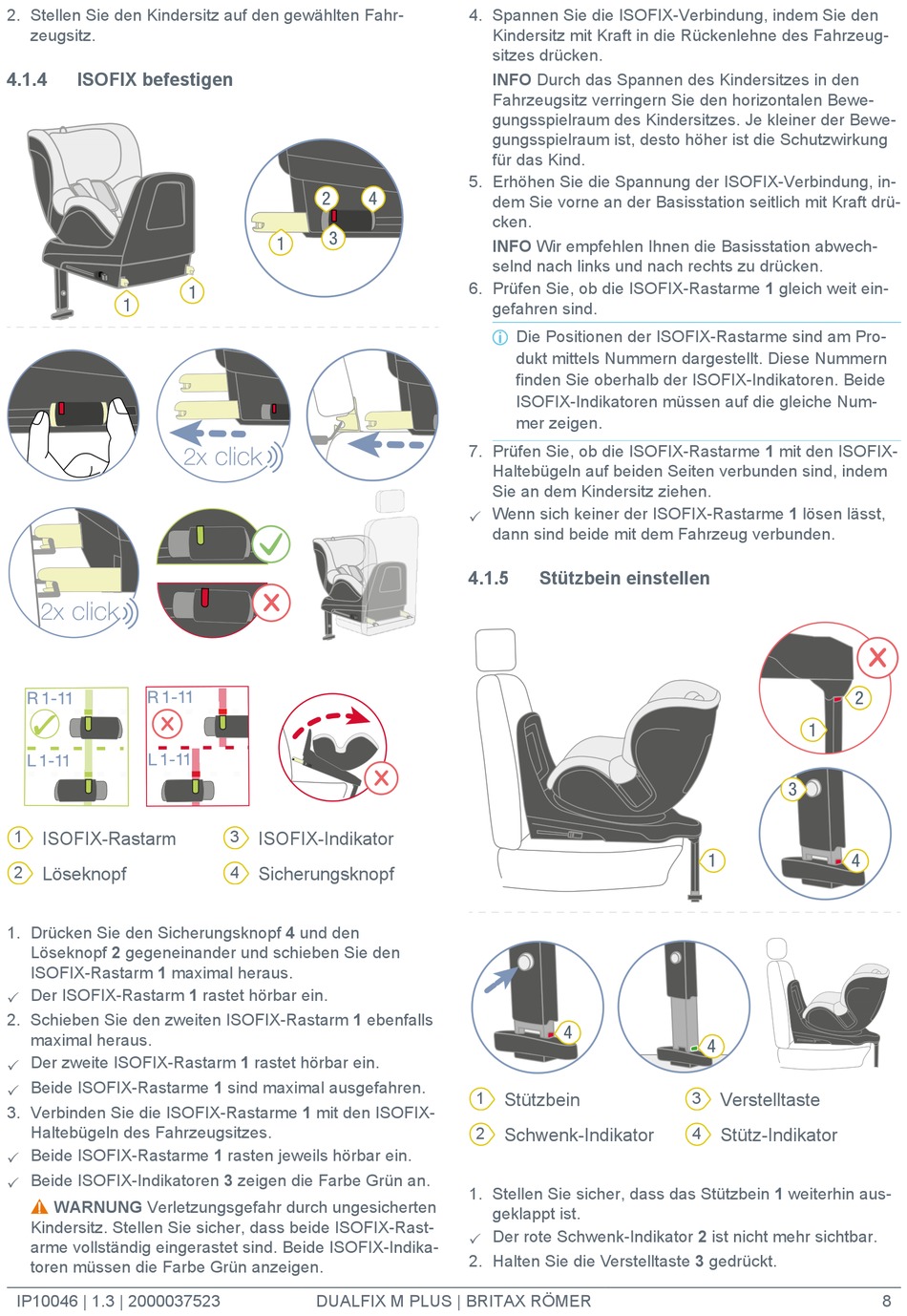

4.1.4 ISOFIX befestigen
1 ISOFIX-Rastarm
2 Löseknopf
1. Drücken Sie den Sicherungsknopf 4 und den
Löseknopf 2 gegeneinander und schieben Sie den
ISOFIX-Rastarm 1 maximal heraus.
P Der ISOFIX-Rastarm 1 rastet hörbar ein.
2. Schieben Sie den zweiten ISOFIX-Rastarm 1 ebenfalls
maximal heraus.
P Der zweite ISOFIX-Rastarm 1 rastet hörbar ein.
P Beide ISOFIX-Rastarme 1 sind maximal ausgefahren.
3. Verbinden Sie die ISOFIX-Rastarme 1 mit den ISOFIX-
Haltebügeln des Fahrzeugsitzes.
P Beide ISOFIX-Rastarme 1 rasten jeweils hörbar ein.
P Beide ISOFIX-Indikatoren 3 zeigen die Farbe Grün an.
WARNUNG Verletzungsgefahr durch ungesicherten
Kindersitz. Stellen Sie sicher, dass beide ISOFIX-Rast-
arme vollständig eingerastet sind. Beide ISOFIX-Indika-
toren müssen die Farbe Grün anzeigen.
IP10046 | 1.3 | 2000037523
3 ISOFIX-Indikator
4 Sicherungsknopf
DUALFIX M PLUS | BRITAX RÖMER
4. Spannen Sie die ISOFIX-Verbindung, indem Sie den
Kindersitz mit Kraft in die Rückenlehne des Fahrzeug-
sitzes drücken.
INFO Durch das Spannen des Kindersitzes in den
Fahrzeugsitz verringern Sie den horizontalen Bewe-
gungsspielraum des Kindersitzes. Je kleiner der Bewe-
gungsspielraum ist, desto höher ist die Schutzwirkung
für das Kind.
5. Erhöhen Sie die Spannung der ISOFIX-Verbindung, in-
dem Sie vorne an der Basisstation seitlich mit Kraft drü-
cken.
INFO Wir empfehlen Ihnen die Basisstation abwech-
selnd nach links und nach rechts zu drücken.
6. Prüfen Sie, ob die ISOFIX-Rastarme 1 gleich weit ein-
gefahren sind.
Die Positionen der ISOFIX-Rastarme sind am Pro-
dukt mittels Nummern dargestellt. Diese Nummern
finden Sie oberhalb der ISOFIX-Indikatoren. Beide
ISOFIX-Indikatoren müssen auf die gleiche Num-
mer zeigen.
7. Prüfen Sie, ob die ISOFIX-Rastarme 1 mit den ISOFIX-
Haltebügeln auf beiden Seiten verbunden sind, indem
Sie an dem Kindersitz ziehen.
P Wenn sich keiner der ISOFIX-Rastarme 1 lösen lässt,
dann sind beide mit dem Fahrzeug verbunden.
4.1.5 Stützbein einstellen
1
Stützbein
2
Schwenk-Indikator
1. Stellen Sie sicher, dass das Stützbein 1 weiterhin aus-
geklappt ist.
P Der rote Schwenk-Indikator 2 ist nicht mehr sichtbar.
2. Halten Sie die Verstelltaste 3 gedrückt.
3
Verstelltaste
4
Stütz-Indikator
8
