7. VERSTÄRKER-FUNKTIONEN
Das REVOX Tonbandgerät A-77 besitzt völlig getrennte Aufnahme- und
Wiedergabeverstärker.

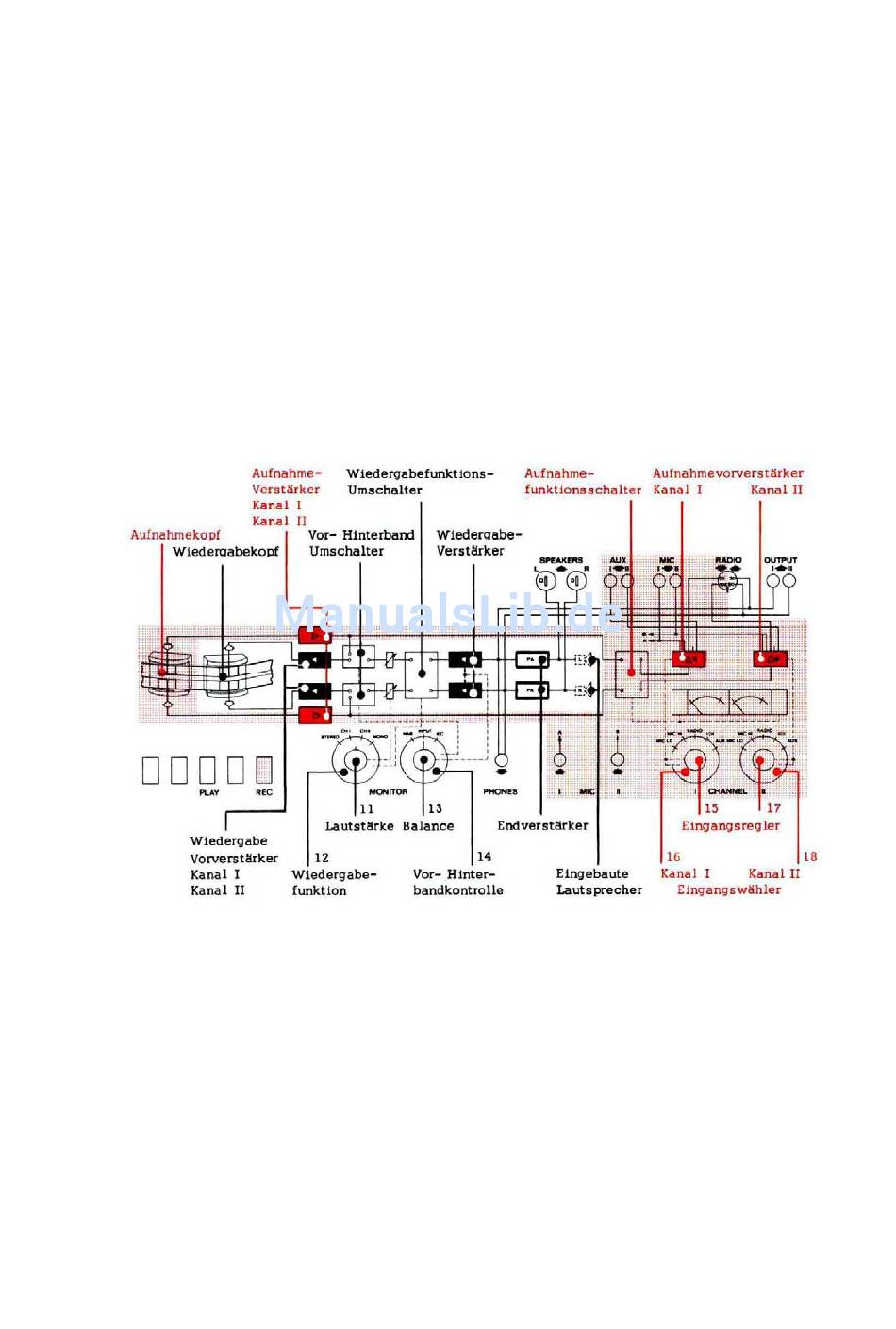

Das folgende Blockschaltbild ist in Aufnahme- und Wiedergabeteil getrennt. Die
rote Fläche zeigt den Aufnahmeteil inkl. Anschlüsse, Verstärker und
Bedienungselemente.
Das Blockschaltbild ist so aufgebaut, dass die Anschlüsse auf der Rückseite und
die Bedienungselemente auf der Frontplatte sich in natürlicher Position befinden.
Später wird der Aufnahmekanal immer rot hervorgehoben sein. So lassen sich
mit dem Blockschaltbild auch komplizierte Vorgänge einfach erklären. Es wird
neben den Erläuterungen verwendet , um dem technisch Interessierten die
Einsicht in die Funktionsvorgänge zu erleichtern. Dies ist besonders für die
Tricktechnik ein wesentlicher Vorteil.

7.1. AUFNAHMEVERSTAERKER (roter Teil)

Die Aufnahmekanäle besitzen je einen Eingangswähler Kanal I (links)
Kanal II (rechts) 18 mit denen die verschiedenen Eingänge auf den Vorverstärker
geschaltet werden können.
Auf diese Vorverstärker folgen die beiden Aufnahmeregler Kanal I
Kanal II 17 (rechts), mit welchen die Aussteuerung vorgenommen wird.
Die Tasten CHANNEL I
Aufnahmefunktionsschalter die Kanäle zusammenzuschalten und so gemischt
auf einer Spur aufzunehmen. (Mischpultbetrieb)
Die Aufnahmeverstärker verstärken das Signal schliesslich auf den für die
Aufzeichnung durch den Aufnahmekopf erforderlichen Wert.
32 und CHANNEL II 35 ermöglichen es, über den
16 und
15 (links) und
