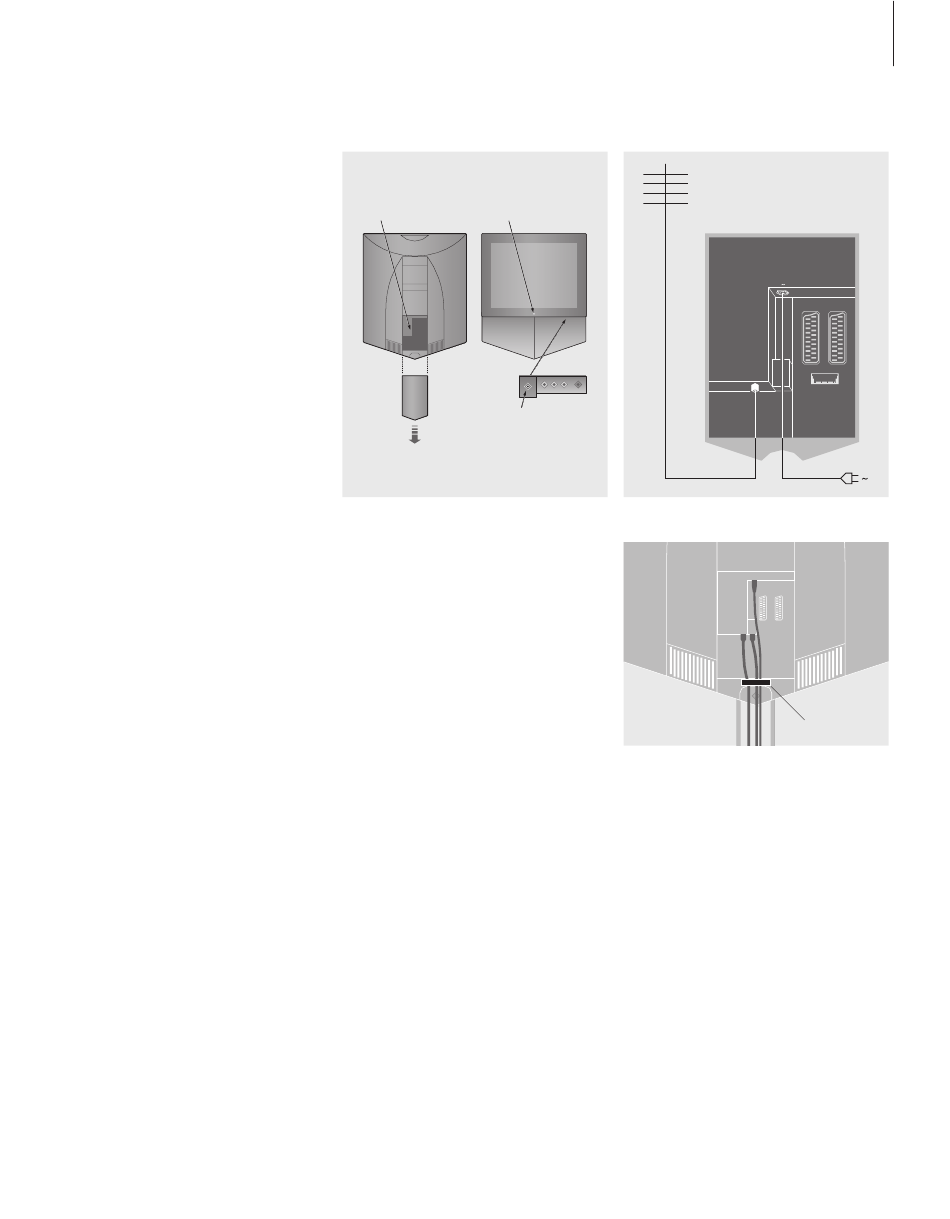

Zunächst müssen Sie die Abdeckung
an der Rückseite des BeoCenter 1
abnehmen, um das Anschlussfeld
zugänglich zu machen. Zum
Abnehmen der Abdeckung ziehen
Sie sie wie rechts gezeigt an der
Unterseite heraus und dann nach
unten.
Die Abbildung und die Symbole auf
dem Anschlussfeld helfen Ihnen beim
Auffinden der Buchsen. Die Buchsen
auf der Rückseite sind detailliert im
Kapitel Anschlussfeld auf der
Rückseite beschrieben.
Für eine saubere Kabelinstallation
führen Sie die Kabel durch die
Kabelabdeckung, die mit dem
Standfuß geliefert wird (siehe dazu
die Anleitung zum Standfuß).
Befestigen Sie die Kabel mit dem
Kabelband sicher an der Rückseite
des BeoCenter 1 (siehe Abb. ganz
rechts).
Das mitgelieferte Netzkabel und der
Stecker sind speziell für das
BeoCenter 1 ausgelegt. Änderungen
des Steckers oder Beschädigungen
des Netzkabels haben negative
Auswirkungen auf die Bildqualität!
HINWEIS! Wenn Ihr BeoCenter 1 mit dem
Surroundsound-Modul ausgestattet ist, finden Sie
Hinweise zum Anschluss der Kabel in der
Modul-Anleitung.
TV-Kabel anschließen
Anschlussfeld
Standby-Anzeige
Netzschalter
Antennenanschluss
Schließen Sie Ihre Außenantenne (bzw. ein
Kabel-Netz) mit einem Antennenkabel an der
mit TV bezeichneten Buchse auf der Rückseite
des BeoCenter 1 an.
Wenn Ihr BeoCenter 1 mit dem eingebauten
System Modulator ausgestattet ist, ist die in der
Abbildung gezeigte TV-Buchse belegt; Sie finden
aber eine zweite, unbelegte TV-Buchse direkt
unter einer mit LINK bezeichneten Buchse.
Schließen Sie Ihre TV-Außenantenne an dieser
TV-Buchse an.
Netzanschluss
Schließen Sie das beiliegende Netzkabel an
der mit ~ gekennzeichneten Buchse am
BeoCenter 1 an und verbinden Sie das andere
Ende mit einer Netzsteckdose.
Ihr BeoCenter 1 wurde für Standby-Betrieb bei
Nichtgebrauch konstruiert. Um den Betrieb mit der
Fernbedienung zu ermöglichen, muss der
Netzschalter eingeschaltet bleiben (rote
Leuchtanzeige auf der Frontseite).
Der Netzschalter des BeoCenter 1 befindet sich
vorn am Gerät unter dem Bildschirm.
BeoCenter 1
TV
Kabel sichern: Aus Sicherheitsgründen müssen
Sie alle am BeoCenter 1 angeschlossenen Kabel
mit dem Kabelband (C) befestigen.
5
AV
V. TAPE
C
