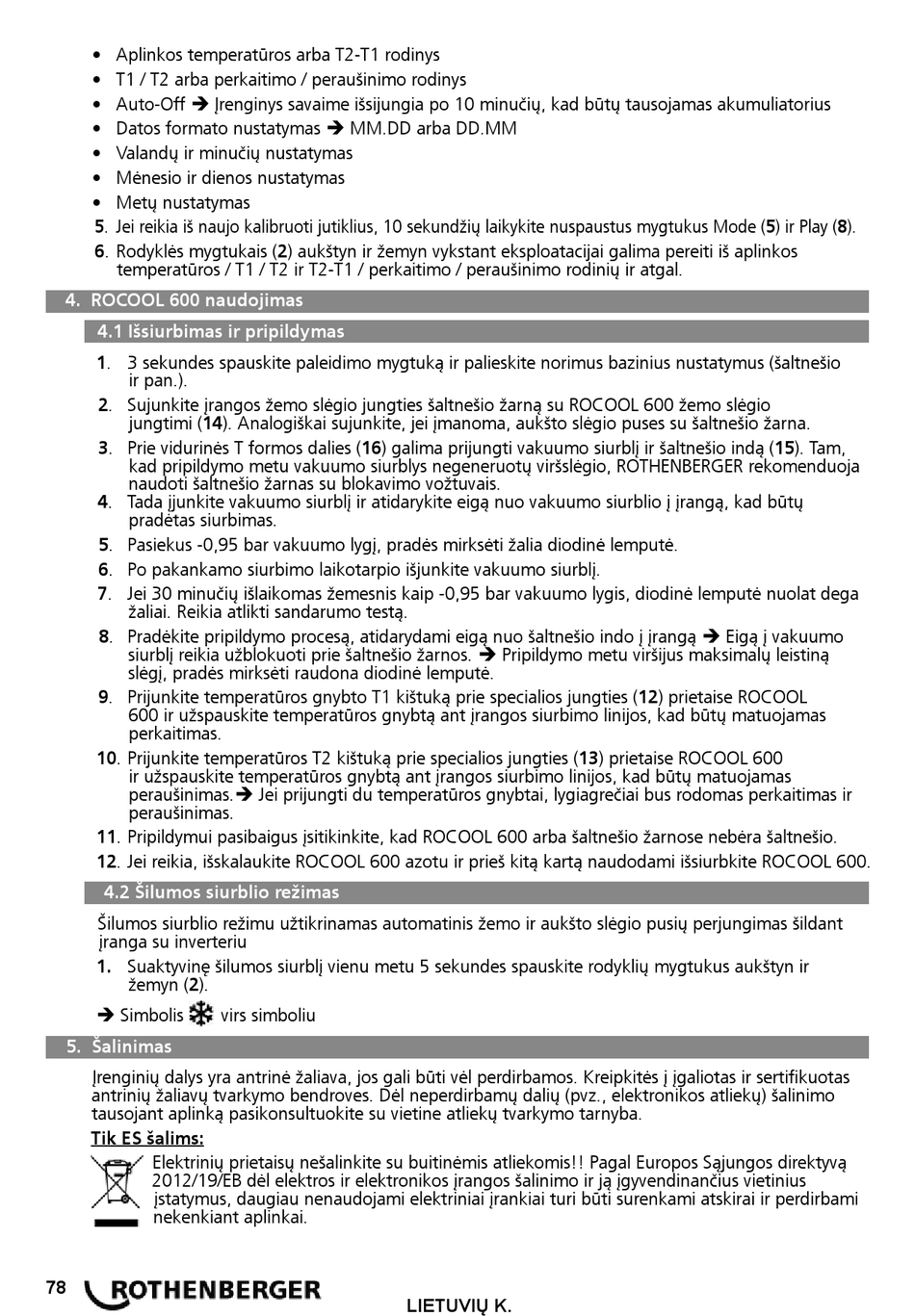

Rocool 600 Naudojimas; Išsiurbimas Ir Pripildymas; Šilumos Siurblio Režimas; Šalinimas - Rothenberger Rocool 600 Bedienungsanleitung

• Aplinkos temperatūros arba T2-T1 rodinys
• T1 / T2 arba perkaitimo / peraušinimo rodinys
• Auto-Off  Įrenginys savaime išsijungia po 10 minučių, kad būtų tausojamas akumuliatorius
• Datos formato nustatymas  MM.DD arba DD.MM
• Valandų ir minučių nustatymas
• Mėnesio ir dienos nustatymas
• Metų nustatymas
5. Jei reikia iš naujo kalibruoti jutiklius, 10 sekundžių laikykite nuspaustus mygtukus Mode (5) ir Play (8).
6. Rodyklės mygtukais (2) aukštyn ir žemyn vykstant eksploatacijai galima pereiti iš aplinkos
temperatūros / T1 / T2 ir T2-T1 / perkaitimo / peraušinimo rodinių ir atgal.

4. ROCOOL 600 naudojimas

4.1 Išsiurbimas ir pripildymas
1. 3 sekundes spauskite paleidimo mygtuką ir palieskite norimus bazinius nustatymus (šaltnešio
ir pan.).
2. Sujunkite įrangos žemo slėgio jungties šaltnešio žarną su ROCOOL 600 žemo slėgio
jungtimi (14). Analogiškai sujunkite, jei įmanoma, aukšto slėgio puses su šaltnešio žarna.
3. Prie vidurinės T formos dalies (16) galima prijungti vakuumo siurblį ir šaltnešio indą (15). Tam,
kad pripildymo metu vakuumo siurblys negeneruotų viršslėgio, ROTHENBERGER rekomenduoja
naudoti šaltnešio žarnas su blokavimo vožtuvais.
4. Tada įjunkite vakuumo siurblį ir atidarykite eigą nuo vakuumo siurblio į įrangą, kad būtų
pradėtas siurbimas.
5. Pasiekus -0,95 bar vakuumo lygį, pradės mirksėti žalia diodinė lemputė.
6. Po pakankamo siurbimo laikotarpio išjunkite vakuumo siurblį.
7. Jei 30 minučių išlaikomas žemesnis kaip -0,95 bar vakuumo lygis, diodinė lemputė nuolat dega
žaliai. Reikia atlikti sandarumo testą.
8. Pradėkite pripildymo procesą, atidarydami eigą nuo šaltnešio indo į įrangą  Eigą į vakuumo
siurblį reikia užblokuoti prie šaltnešio žarnos.  Pripildymo metu viršijus maksimalų leistiną
slėgį, pradės mirksėti raudona diodinė lemputė.
9. Prijunkite temperatūros gnybto T1 kištuką prie specialios jungties (12) prietaise ROCOOL
600 ir užspauskite temperatūros gnybtą ant įrangos siurbimo linijos, kad būtų matuojamas
perkaitimas.
10. Prijunkite temperatūros T2 kištuką prie specialios jungties (13) prietaise ROCOOL 600
ir užspauskite temperatūros gnybtą ant įrangos siurbimo linijos, kad būtų matuojamas
peraušinimas. Jei prijungti du temperatūros gnybtai, lygiagrečiai bus rodomas perkaitimas ir
peraušinimas.
11. Pripildymui pasibaigus įsitikinkite, kad ROCOOL 600 arba šaltnešio žarnose nebėra šaltnešio.
12. Jei reikia, išskalaukite ROCOOL 600 azotu ir prieš kitą kartą naudodami išsiurbkite ROCOOL 600.
4.2 Šilumos siurblio režimas
Šilumos siurblio režimu užtikrinamas automatinis žemo ir aukšto slėgio pusių perjungimas šildant
įranga su inverteriu
1. Suaktyvinę šilumos siurblį vienu metu 5 sekundes spauskite rodyklių mygtukus aukštyn ir
žemyn (2).
 Simbolis
5. Šalinimas
Įrenginių dalys yra antrinė žaliava, jos gali būti vėl perdirbamos. Kreipkitės į įgaliotas ir sertifikuotas
antrinių žaliavų tvarkymo bendroves. Dėl neperdirbamų dalių (pvz., elektronikos atliekų) šalinimo
tausojant aplinką pasikonsultuokite su vietine atliekų tvarkymo tarnyba.
Tik ES šalims:
Elektrinių prietaisų nešalinkite su buitinėmis atliekomis!! Pagal Europos Sąjungos direktyvą
2012/19/EB dėl elektros ir elektronikos įrangos šalinimo ir ją įgyvendinančius vietinius
įstatymus, daugiau nenaudojami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami
nekenkiant aplinkai.
78
virs simboliu
LIETUVIŲ K.
