CORE 600 Bedienungsanleitung Seite 34

SCHRITT 3

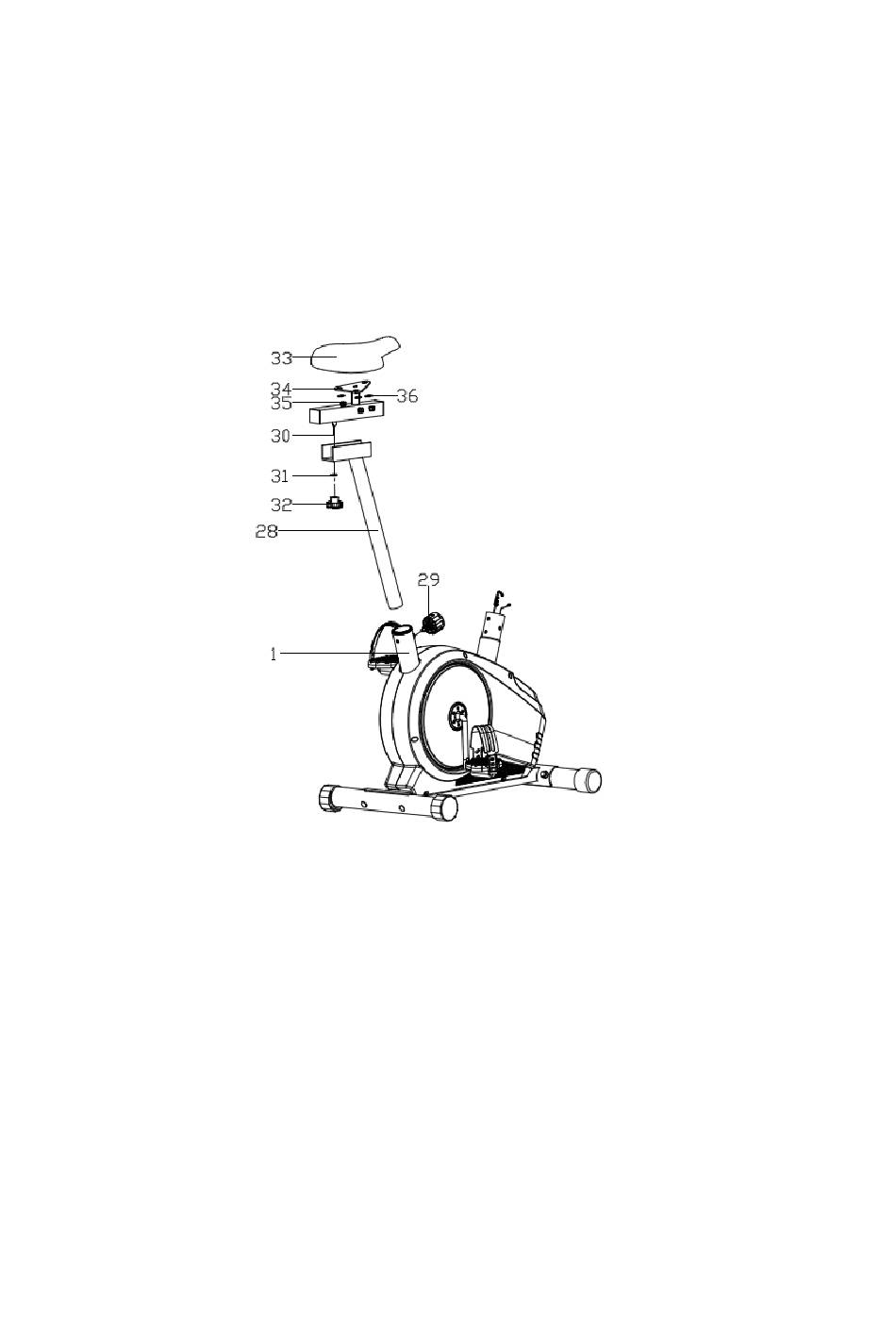

Befestigen Sie den Sattel (33) mit der flachen Unterlegscheibe (35) und der
Nylonmutter (36) an der horizontalen Sattelstütze (34), und befestigen Sie dann
die horizontale Sattelstütze (34) mit der flachen Unterlegscheibe (31) und der
Pflaumenmutter (32) wie abgebildet an der Sattelstütze (28).
Zuletzt setzen Sie die Sattelstütze (28) in den Hauptrahmen (1) ein und fixieren
sie mit dem Knopf (29) in der richtigen Höhe, wie gezeigt.
★Vergewissern Sie sich immer, dass der Sattel fest auf der horizontalen
Sattelstütze befestigt ist, bevor Sie sich bewegen.
SCHRITT 4
A: Verbinden Sie das Verlängerungskabel (13) mit dem Sensorkabel (11).
B: Stecken Sie das Kabel des Spannungsreglers (19) in den
Karabinerhaken des Spannseils (12), wie in Abbildung A dargestellt. Ziehen
Sie dann das Widerstandskabel des Zugreglers (19) nach oben und drücken
Sie es in den Spalt der Metallhalterung des Zugseils (12).
C: Nachdem Sie sich vergewissert haben, dass die Kabel richtig
angeschlossen sind, befestigen Sie die Lenkersäule (17) mit den
Innensechskantschrauben (14) und Unterlegscheiben (6) an der Säule des
Hauptrahmens (1).
