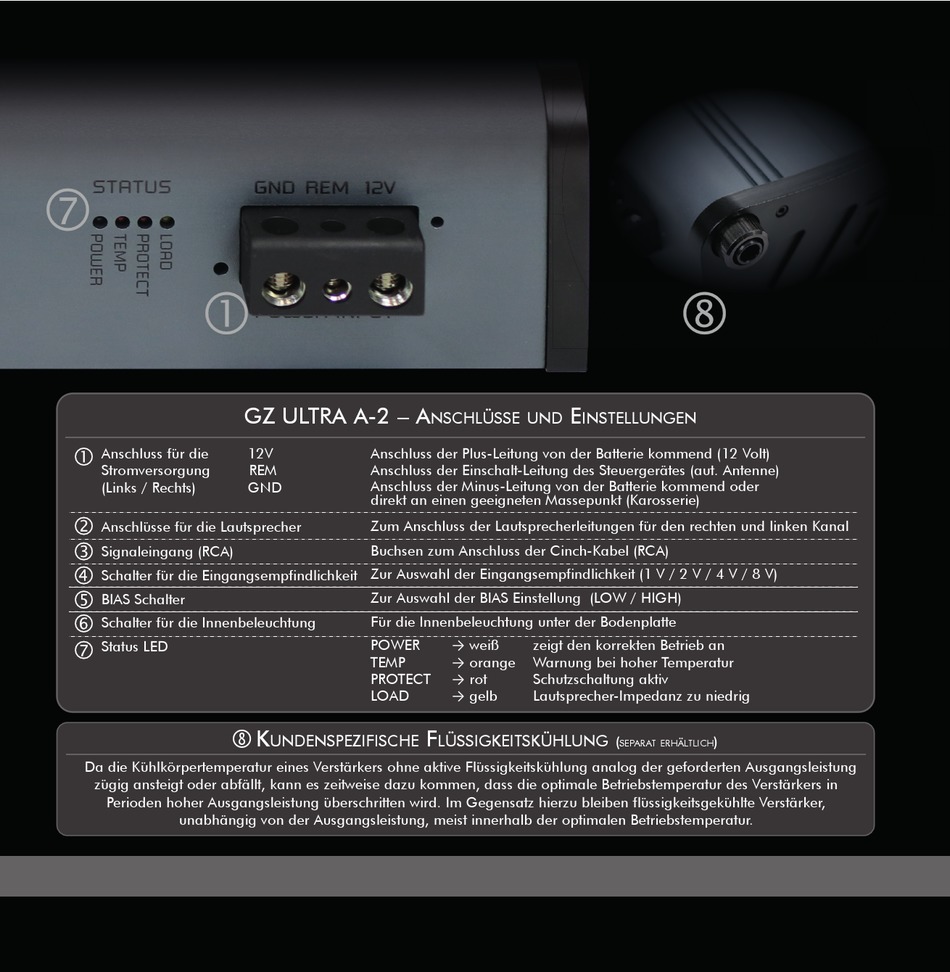

GZ ULTRA A-2 – A
Anschluss für die
12V
Stromversorgung
REM
(Links / Rechts)
GND
Anschlüsse für die Lautsprecher
Signaleingang (RCA)
Schalter für die Eingangsempfindlichkeit
BIAS Schalter
Schalter für die Innenbeleuchtung
Status LED
K
Da die Kühlkörpertemperatur eines Verstärkers ohne aktive Flüssigkeitskühlung analog der geforderten Ausgangsleistung
zügig ansteigt oder abfällt, kann es zeitweise dazu kommen, dass die optimale Betriebstemperatur des Verstärkers in
Perioden hoher Ausgangsleistung überschritten wird. Im Gegensatz hierzu bleiben flüssigkeitsgekühlte Verstärker,
unabhängig von der Ausgangsleistung, meist innerhalb der optimalen Betriebstemperatur.
NSCHLÜSSE UND
Anschluss der Plus-Leitung von der Batterie kommend (12 Volt)
Anschluss der Einschalt-Leitung des Steuergerätes (aut. Antenne)
Anschluss der Minus-Leitung von der Batterie kommend oder
direkt an einen geeigneten Massepunkt (Karosserie)
Zum Anschluss der Lautsprecherleitungen für den rechten und linken Kanal
Buchsen zum Anschluss der Cinch-Kabel (RCA)
Zur Auswahl der Eingangsempfindlichkeit (1 V / 2 V / 4 V / 8 V)
Zur Auswahl der BIAS Einstellung (LOW / HIGH)
Für die Innenbeleuchtung unter der Bodenplatte
POWER
TEMP
PROTECT
LOAD
F
UNDENSPEZIFISCHE
LÜSSIGKEITSKÜHLUNG
E
INSTELLUNGEN
→ weiß
zeigt den korrekten Betrieb an
→ orange
Warnung bei hoher Temperatur
→ rot
Schutzschaltung aktiv
→ gelb
Lautsprecher-Impedanz zu niedrig
(
SEPARAT ERHÄLTLICH
)
