COMPETITION SERIES
Leistungsverstärker
Anschluss- und Bedienungsanleitung

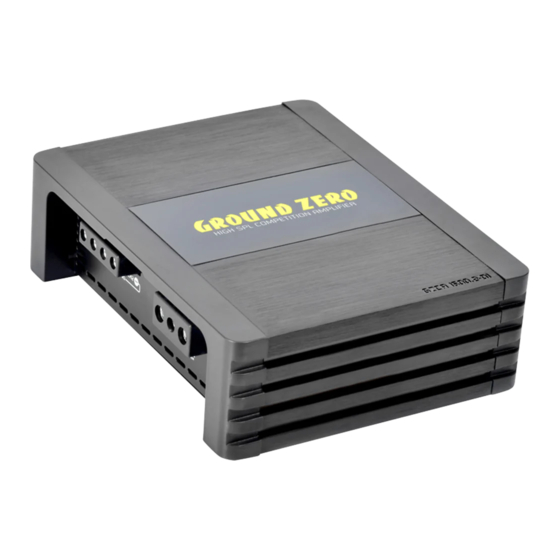

GZCA 1500.2-D1
GZCA 1500.2-D2
Ausstattungsmerkmale
•
1 Ohm bzw. 2 Ohm stabiler Stereo Breitband-Verstärker
•
Hocheffiziente Class D Technologie
•
LED zur Anzeige des Betriebszustandes
•
Wahlweise HP oder TP Weiche oder Breitbandbetrieb
•
Weiter Regelbereich der Frequenzweiche
•
1x Stereo Cincheingang (RCA)
•
Regelbare Eingangsempfindlichkeit
•
Temperatur / Kurzschluss / Überlast-Schutz
