Cordivari TOP Bedienungsanleitung

1
Telefono +39 085.80.40.1 – Fax +39 085.80.41.418 – Internet:
1. Generalità

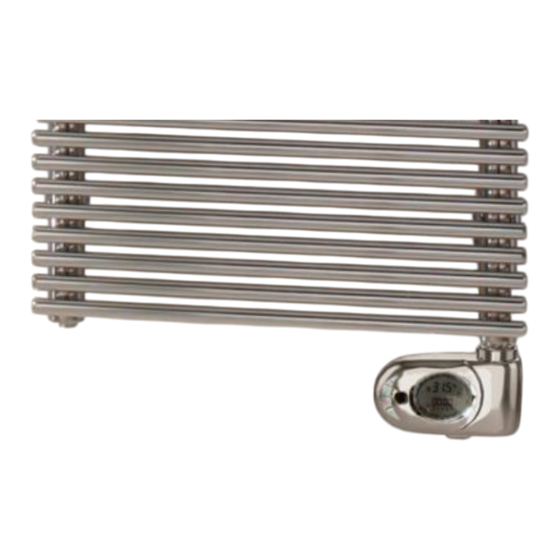

Le istruzioni d'uso di cui al presente fascicolo sono riferite ai Radiatori elettrici
d'arredo Cordivari ed in particolare ai modelli:
Altezza Larghezza Potenza
[mm] [mm] elettrica [W]
CLAUDIA EL. CON TERMOSTATO
AMBIENTE DIGITALE TOP E ECO
763 500 400
1195 450 600
1195 500 700
1411 400 700
1411 500 900
1807 500 900
1807 600 1200
LUCY ELETTRICO CON TERMOSTATO
AMB. DIGITALE TOP E ECO
760 480 500
1160 480 700
1410 480 900
1885 480 1200
GLORIA EL. CON TERMOSTATO AMB.
DIGITALE TOP E ECO
790 430 400
1150 580 700
1500 580 900
1750 580 1200
GLORIA EL. CROMATO CON
TERMOST. AMB. DIGITALE TOP E ECO
790 430 300
1150 580 600
1500 580 700
1750 580 900
DORY EL. CON TERMOSTATO AMB.
DIGITALE TOP E ECO
784 500 500
1120 500 700
1512 500 900
1848 600 1200
SANDY EL. CON TERMOSTATO AMB.
DIGITALE TOP E ECO
735 500 300
1155 500 400
1295 500 600
1715 500 700
LEILA EL. CON TERMOSTATO AMB.
DIGITALE TOP E ECO
1150 500 300
1515 500 500
1750 500 600
ELEN EL. CON TERMOSTATO AMB.
DIGITALE TOP E ECO
760 500 400
1410 500 700
1885 600 900
KELLY FLAT EL.DX/SX CON TERM.
AMB. DIGITALE TOP E ECO
864 500 500
1312 500 700
1536 500 900
1760 500 900
864 600 600
1312 600 700
1536 600 900
1760 600 1200
1910000000048 R_077 Rev. 01/2018
Istruzioni d'uso Radiatori Elettrici con
Termostato Ambiente Digitale "TOP" e "ECO"
VERSIONE CON TERMOSTATO AMBIANTE DIGITALE
SISTEMA DI QUALITÀ AZIENDALE UNI EN ISO 9001:2000 UNI EN ISO 14001
Cordivari S.r.l. Zona Industriale Pagliare 64020 Morro D'Oro (TE) – Italia
Altezza Larghezza Potenza
[mm] [mm] elettrica [W]
LISA 22 EL.CON TERM. AMB.
DIGITALE ECO
700 400 300
700 500 400
1160 400 400
1160 450 500
1160 500 600
1385 400 500
1385 500 700
1732 500 900
LISA 22 CROMATO EL.CON TERM.
AMB. DIGITALE ECO
700 400 300
1160 400 300
1160 450 300
1160 500 400
1385 400 400
1385 450 500
1385 500 500
1732 500 500
CLOE EL. CON TERM. AMB. DIGITALE
ECO
784 480 400
1150 480 600
1512 480 700
1750 480 900
ROBERTA EL. CON TERM. AMB.
DIGITALE ECO
700 400 300
700 500 400
1238 400 500
1238 450 600
1238 500 600
1496 400 700
1496 500 700
1775 500 900
ROBERTA EL. CROMATO CON TERM.
AMB. DIGITALE ECO
700 400 300
700 500 300
1238 400 300
1238 450 400
1238 500 400
1496 400 400
1496 500 500
1775 500 500
KELLY EL. CON TERM. AMB.
DIGITALE TOP
1240 500 500
1420 500 600
ANDREA EL. CON TERM. AMB.
DIGITALE TOP
920 500 500
1200 500 600
1410 500 700
JACKY EL. CON TERM. AMB.
DIGITALE TOP
990 500 500
1260 500 700
1780 500 900
www.cordivari.it - E-mail: info@cordivari.it
2. Caratteristiche tecniche
Radiatori Elettrici Cordivari versione con termostato ambiente digitale:
 Isolamento Classe I
 Grado di protezione IP 44
 Termostato di lavoro interno alla resistenza tarato a 90 - 100 °C
 Termo fusibili di sicurezza tarati a 152°C
Questi radiatori sono caricati in fabbrica di una ben determinata
quantità di liquido speciale che assicura la trasmissione termica. In
caso di fuoriuscita del liquido il ripristino delle condizioni ottimali deve
essere effettuato dal costruttore, da un suo delegato o da persona con
qualifica similare in modo da ripristinare le esatte condizioni di
funzionamento e di sicurezza.
INFORMAZIONI PER L'UTENTE
3.
Per la pulizia dei radiatori verniciati, utilizzare esclusivamente un
panno non abrasivo imbevuto con acqua .
Per la pulizia dei radiatori inox è possibile utilizzare un panno non
abrasivo imbevuto con acqua ed alcool metilico diluito al 50%. Non
impiegare detergenti o sostanze aggressive. Evitare qualsiasi altra
soluzione basica o acida, sostanze chimiche o industriali di altra
natura, sostanze aggressive o corrosive(candeggina, ammoniaca,
soda ... ) Non utilizzare panni o spugnette abrasive.
Informazioni per l'installatore
4.
Il prodotto acquistato è sottoposto alle norme generali di garanzia
espresse sul catalogo ufficiale Cordivari in vigore. La garanzia decorre
dalla data di consegna e decade se viene manomessa e/o rimossa
l'indicazione del lotto di produzione. La garanzia sarà operante previo
esame dei difetti e delle loro cause. Il materiale da sostituire o riparare
dovrà essere consegnato franco magazzino presso il rivenditore.
L'impegno di prestare la garanzia è subordinato alle condizioni e
prescrizioni riportate di seguito.
Il radiatore non abbia subito danneggiamenti durante il trasporto, le
movimentazioni o l'installazione e non sia stata effettuata alcuna
riparazione e/o manomissione, non espressamente autorizzata, da
parte di terzi. Il materiale sia stato immagazzinato in buone condizioni
e al riparo dalle intemperie prima di essere installato. L'installazione
del prodotto deve essere effettuata da personale qualificato e in
conformità alle presenti istruzioni e a tutte le norme impiantistiche e di
sicurezza nazionali e locali. Non collocare i radiatori in locali con
presenza di vapori di cloro o esalazioni corrosive, ad esempio piscine
saune vasche termali.
5. Posizionamento in locali da bagno
Vanno scrupolosamente rispettate le norme nazionali sull'installazione
di apparecchiature elettriche nei locali da bagno (in Italia CEI 64-8). I
radiatori elettrici vanno sempre installati al di fuori delle Zone 1 e 2. I
radiatori elettrici Cordivari sono dotati, al minimo,
elettrica di classe 1 di isolamento e grado di protezione minimo IP
X4 e ciò consente il loro montaggio in zona 2 di pericolosità a
condizione che la linea di alimentazione sia protetta da interruttore
differenziale con Idn ≤ 30mA. In ogni caso la presa di alimentazione,
l'interruttore e gli organi di comando devono essere posizionati
obbligatoriamente in zona 3, in modo che nessun organo di comando
elettrico deve essere accessibile da una persona che utilizza la doccia
o la vasca.
di resistenza
