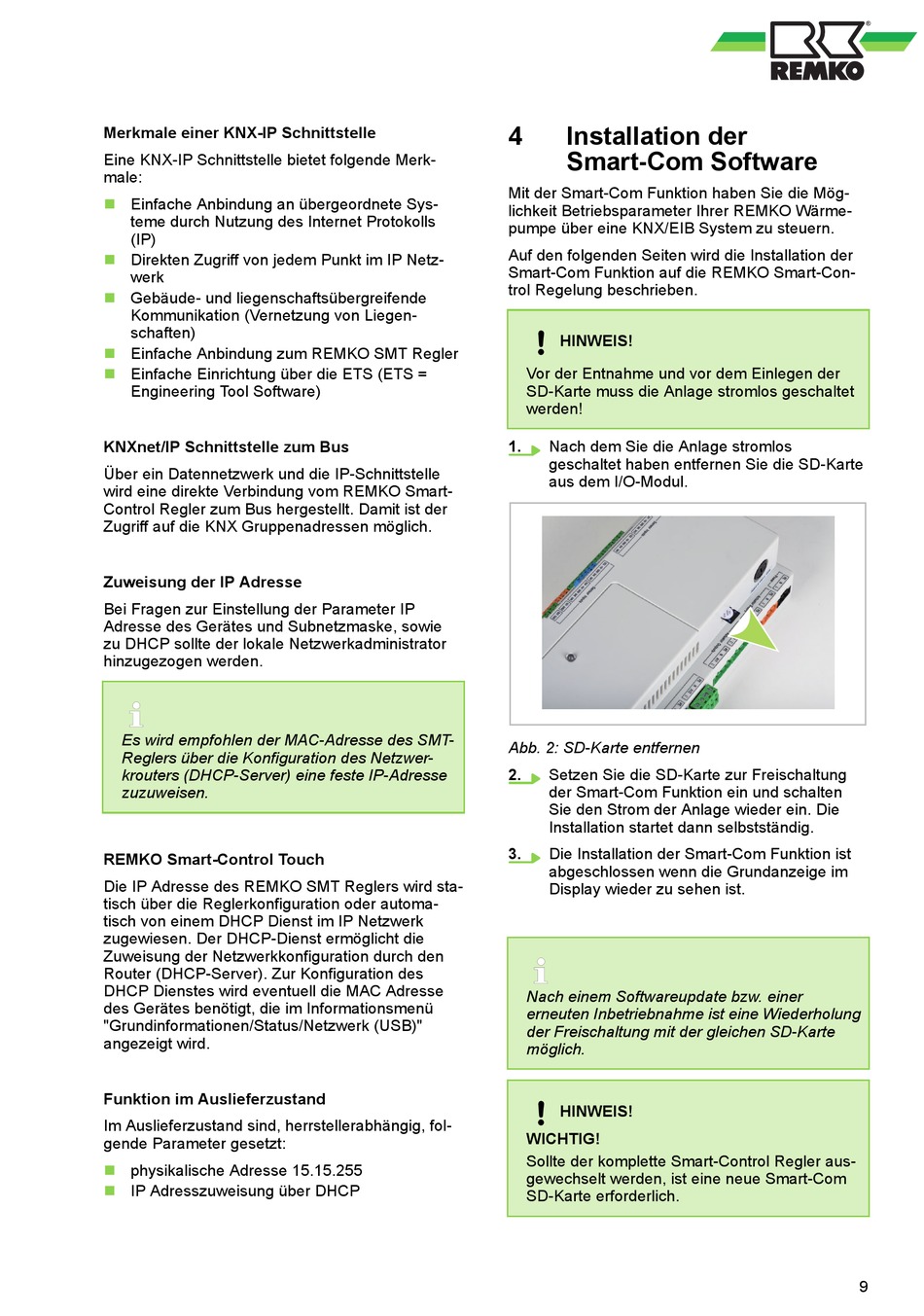

Installation Der Smart-Com Software - REMKO Smart-Com Gebrauchsanleitung

Merkmale einer KNX-IP Schnittstelle
Eine KNX-IP Schnittstelle bietet folgende Merk-
male:
n Einfache Anbindung an übergeordnete Sys-
teme durch Nutzung des Internet Protokolls
(IP)
n Direkten Zugriff von jedem Punkt im IP Netz-
werk
n Gebäude- und liegenschaftsübergreifende
Kommunikation (Vernetzung von Liegen-
schaften)
n Einfache Anbindung zum REMKO SMT Regler
n Einfache Einrichtung über die ETS (ETS =
Engineering Tool Software)
KNXnet/IP Schnittstelle zum Bus
Über ein Datennetzwerk und die IP-Schnittstelle
wird eine direkte Verbindung vom REMKO Smart-
Control Regler zum Bus hergestellt. Damit ist der
Zugriff auf die KNX Gruppenadressen möglich.
Zuweisung der IP Adresse
Bei Fragen zur Einstellung der Parameter IP
Adresse des Gerätes und Subnetzmaske, sowie
zu DHCP sollte der lokale Netzwerkadministrator
hinzugezogen werden.
Es wird empfohlen der MAC-Adresse des SMT-
Reglers über die Konfiguration des Netzwer-
krouters (DHCP-Server) eine feste IP-Adresse
zuzuweisen.
REMKO Smart-Control Touch
Die IP Adresse des REMKO SMT Reglers wird sta-
tisch über die Reglerkonfiguration oder automa-
tisch von einem DHCP Dienst im IP Netzwerk
zugewiesen. Der DHCP-Dienst ermöglicht die
Zuweisung der Netzwerkkonfiguration durch den
Router (DHCP-Server). Zur Konfiguration des
DHCP Dienstes wird eventuell die MAC Adresse
des Gerätes benötigt, die im Informationsmenü
"Grundinformationen/Status/Netzwerk (USB)"
angezeigt wird.
Funktion im Auslieferzustand
Im Auslieferzustand sind, herrstellerabhängig, fol-
gende Parameter gesetzt:
n physikalische Adresse 15.15.255
n IP Adresszuweisung über DHCP
4 Installation der
Smart-Com Software
Mit der Smart-Com Funktion haben Sie die Mög-
lichkeit Betriebsparameter Ihrer REMKO Wärme-
pumpe über eine KNX/EIB System zu steuern.
Auf den folgenden Seiten wird die Installation der
Smart-Com Funktion auf die REMKO Smart-Con-
trol Regelung beschrieben.
HINWEIS!
Vor der Entnahme und vor dem Einlegen der
SD-Karte muss die Anlage stromlos geschaltet
werden!
1. Nach dem Sie die Anlage stromlos
geschaltet haben entfernen Sie die SD-Karte
aus dem I/O-Modul.
Abb. 2: SD-Karte entfernen
2. Setzen Sie die SD-Karte zur Freischaltung
der Smart-Com Funktion ein und schalten
Sie den Strom der Anlage wieder ein. Die
Installation startet dann selbstständig.
3. Die Installation der Smart-Com Funktion ist
abgeschlossen wenn die Grundanzeige im
Display wieder zu sehen ist.
Nach einem Softwareupdate bzw. einer
erneuten Inbetriebnahme ist eine Wiederholung
der Freischaltung mit der gleichen SD-Karte
möglich.
HINWEIS!
WICHTIG!
Sollte der komplette Smart-Control Regler aus-
gewechselt werden, ist eine neue Smart-Com
SD-Karte erforderlich.
9
