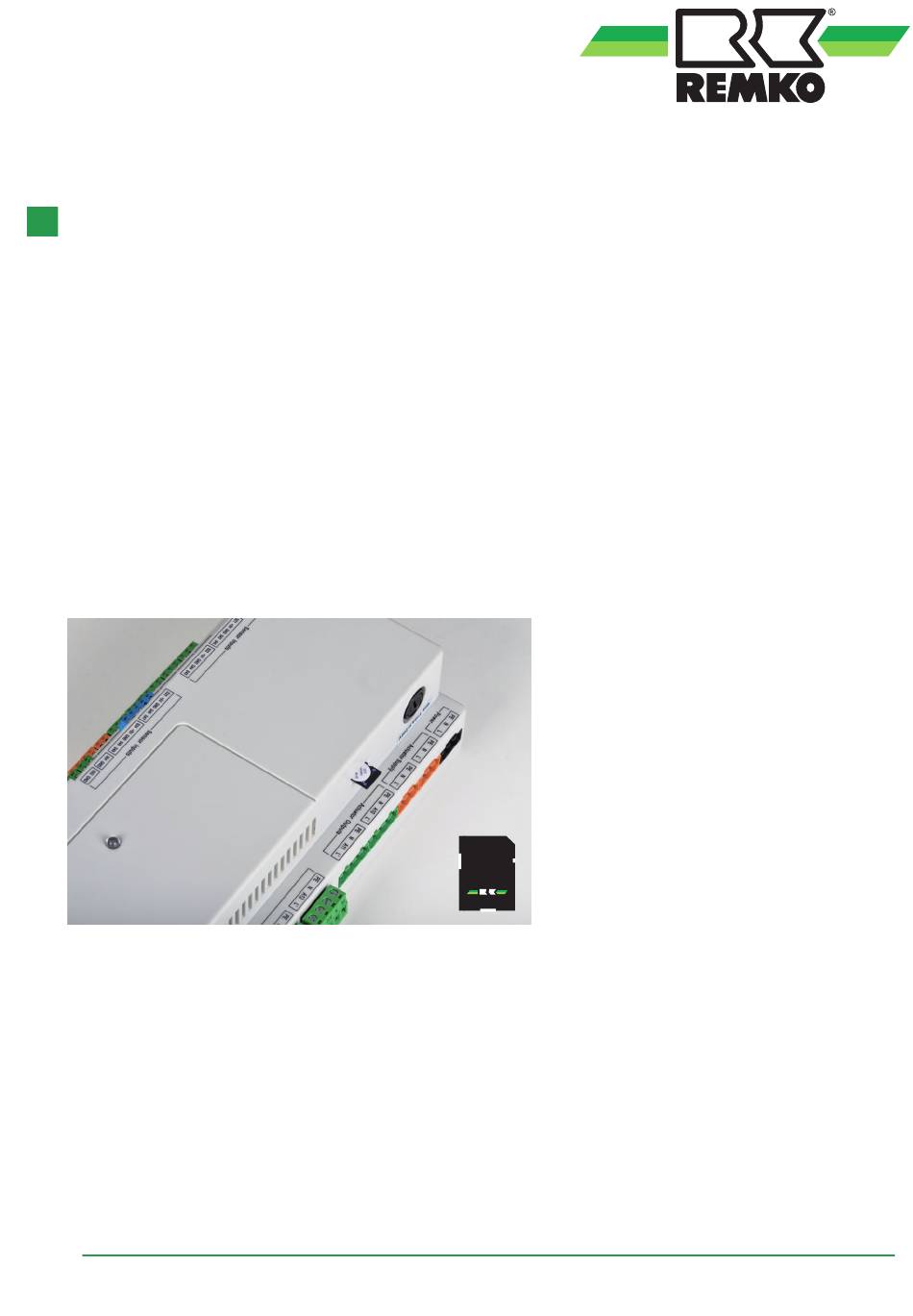

- Seite 1 Gebrauchsanleitung REMKO Smart-Com Freischaltung Smart-Com für Smart-Control Touch Regelung zur Einbindung der Wärmepumpe in ein Smart-Home-System 0239-2022-08 Version 3, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Originalgebrauchsanleitung...
-
Seite 3: Inhaltsverzeichnis
1.10 Gewährleistung..........................6 1.11 Transport und Verpackung......................6 1.12 Umweltschutz und Recycling......................6 Systemvoraussetzung.......................... 7 IP-Schnittstelle............................8 Installation der Smart-Com Software....................9 Überprüfen der Smart-Com Freigabe....................10 Konfiguration der Smart-Com Funktion ..................10 Kommunikationsobjekte........................13 Anwendungsbeispiel.......................... 22 Softwareaktualisierung........................24 Index..............................28... -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Smart-Com Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder seinen Komponenten die Betriebsan-... -
Seite 5: Sicherheitshinweise Für Montage-, Wartungs- Und Inspektionsarbeiten
Betriebsbedingungen gemäß der Verwendung Anleitung erfolgen und den geltenden regio- nalen Vorschriften entsprechen. Die Smart-Com Funktion ist zur Anbindung des Regionale Verordnungen und Gesetze sowie Remko Smart-Control Reglers an eine werksseitig das Wasserhaushaltsgesetz sind einzuhalten. eingebaute Schnittstelle vorgesehen. -
Seite 6: Gewährleistung
Leisten Sie einen wertvollen Beitrag zur Abfallver- „Gewährleistungsurkunde” vollständig ausgefüllt minderung und Erhaltung von Rohstoffen und ent- an die REMKO GmbH & Co. KG zurückgesandt sorgen Sie das Verpackungsmaterial daher nur bei hat. Die Gewährleistungsbedingungen sind in den entsprechenden Sammelstellen. -
Seite 7: Systemvoraussetzung
Die Programmierung kann nur durch einen KNX-System-Integrator erfolgen! Die Programmierung kann nicht durch den REMKO-Service durchgeführt werden! Voraussetzung für den Einsatz der Smart-Com Funktion: Produkte mit REMKO Smart-Control Reglung ab Software-Stand 4.28. Zu prüfen ist der Software-Stand in der Ebene Information- Versionsnummer-Software &... -
Seite 8: Ip-Schnittstelle
Abb. 1: Funktionsschema einer IP-Schnittstelle Innenmodul D: Ethernet-Router (Gebäudenetzwerk) LAN Router b: Bauseitig zu stellenden Teile (lokales Netzwerk) z.B. IP-Adresse 192.168.0.1 A: REMKO SMT Regler (Wärmepumpe) E: USB/Ethernet Adapter B: Touch-Display (Wärmepumpe) F: KNX IP-Geräte REMKO Smart-Control (KNX-IP Gerät) z.B. KNX-IP Linie 2.1.xx KNX-IP Adresse z.B. -
Seite 9: Installation Der Smart-Com Software
Merkmale einer KNX-IP Schnittstelle Smart-Com Software Eine KNX-IP Schnittstelle bietet folgende Merk- male: Mit der Smart-Com Funktion haben Sie die Mög- Einfache Anbindung an übergeordnete Sys- lichkeit Betriebsparameter Ihrer REMKO Wärme- teme durch Nutzung des Internet Protokolls pumpe über eine KNX/EIB System zu steuern. -
Seite 10: Überprüfen Der Smart-Com Freigabe
REMKO Smart-Com Überprüfen der Konfiguration der Smart-Com Freigabe Smart-Com Funktion Überprüfen Sie den Status der Freischaltung wie Die Einstellungen zur Smart-Com Funktion können folgt: in der Benutzerebene vorgenommen werden. Freigabe und Programmierung Benutzerebene Die Funktion ist werksseitig nicht aktiv. Um diese ¯... - Seite 11 Adressierung Werksseitig ist die KNX-Adresse (physikalische Adresse) auf 15.15.255 voreingestellt. Die Einstel- lung der KNX-Adresse geschieht über die ETS. Für die Programmierung wird keine zusätzliche KNX Datenschnittstelle benötigt. Die Verbindung zum Gerät erfolgt über IP. Die Adresse dazu in der ETS eintragen und program- mieren (Programmieren Þ...
-
Seite 12: Programmierung
REMKO Smart-Com Parametrierung Über die Parameter im Reiter "Allgemeine Konfigu- ration" erfolgt die Vorauswahl der konfigurierbaren Kommunikationsobjekte. Unter dem Kanal "ungemischter Heizkreis" sind beispielsweise alle Kommunikationsobjekte des entsprechenden Heizkreises zusammengefasst. Zur besseren Übersichtlichkeit sollten nur die Kanäle der vorhandenen Heizkreise aktiviert werden. -
Seite 13: Kommunikationsobjekte
Kommunikationsobjekte Datenpunkte Kommunikati- Name Größe onsflags Funktionsbeschreibung (0) Aus: Schaltet den Raum- DPT 1.001 klima-Modus auf Standby (DPT_Switch) Ein/Aus (1) An: Schaltet den Raumklima- 1 bit (0) Aus (Umschaltung) Modus auf die (durch Objekt 2) gewählte Betriebsart (d.h. auf (1) An heizen oder kühlen) DPT 1.100 (0) Kühlen: Schaltet den Raum-... -
Seite 14: Funktionsbeschreibung
REMKO Smart-Com Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 9.001 (DPT_Value_Te Der Smart-Control Regler über- Außen- 2 byte Ü trägt die Außentemperatur auf temperatur den KNX-Bus. -273°C … 670 760°C Der Smart-Control Regler wan- delt die Parametereinstellung DPT 9.001 "wärmer/kälter"' in einen Sollwert... - Seite 15 Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 9.001 Der Smart-Control Regler über- (DPT_Value_Te trägt die Heizwassertemperatur 2. gem. HK 2 byte Ü (Mittelwert aus Vor- und Rück- Isttemperatur lauftemperatur) auf den KNX- -273°C … 670 Bus. 760°C DPT 9.001 Der Smart-Control Regler über- (DPT_Value_Te trägt die Heizwassertemperatur 3.
- Seite 16 REMKO Smart-Com Kommunikati- Name Größe onsflags Funktionsbeschreibung Vom KNX-Bus wird die Raum- temperatur an den Smart-Control DPT 9.001 Regler gesendet und für den (DPT_Value_Te 4. gem. HK Raumtemperatureinfluss des 2 byte Raumtemp. Kreises verwendet. Der Auswahl- -273°C … 670 parameter des Raumgeräts 760°C...
- Seite 17 Kommunikati- Name Größe onsflags Funktionsbeschreibung Vom KNX-Bus (z.B. von einem DPT 9.001 KNX Raumtemperaturregler) (DPT_Value_Te wird ein Raumtemperatursollwert Ungem. HK 2 byte an den Smart-Control Regler Raumsolltemp. übertragen und in einen Offset -273°C … 670 (Sollwertanpassung KNX) umge- 760°C wandelt. Vom KNX-Bus (z.B.
- Seite 18 REMKO Smart-Com Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 1.018 Vom KNX-Bus (z.B. von einem (DPT_Occu- KNX Raumtemperaturregler) pancy) 3. gem. HK 1 bit wird ein Präsenzobjekt an den Präsenzobjekt (0) abwesend Smart-Control Regler über- tragen. (1) anwesend DPT 1.018 Vom KNX-Bus (z.B. von einem...
- Seite 19 Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 20.102 (DPT_HVAC- Mode) Der Smart-Control Regler über- (0) Auto trägt den Betriebsmodus (HVAC- (1) Komfort 3. gem. HK Mode) bei Änderung (z.B. 1 byte Ü Betriebsmodus abhängig vom Präsenzobjekt, (2) Standby Zeitprogramm und Raumklima- (3) Nacht (Eco) modus) auf den KNX-Bus.
- Seite 20 REMKO Smart-Com Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 9.024 Der Smart-Control Regler sendet (DPT_Power) Leistung 2 byte Ü die elektrische Leistung auf den Wärmepumpe -670760 kWh KNX-Bus … 670760 kWh DPT 9.024 Der Smart-Control Regler sendet Leistung 2 byte Ü...
- Seite 21 Kommunikati- Name Größe onsflags Funktionsbeschreibung DPT 1.001 (DPT_Switch) Der Smart-Control Regler emp- SG-Ready 1 bit fängt das SG-Ready Signal vom Eingang 2 (0) Aus KNX-Bus (1) An DPT 20.1** (DPT_SGRea- dyMode) (0) deaktiviert Der Smart-Control Regler sendet SG-Ready (1) Normalbe- 1 byte Ü...
-
Seite 22: Anwendungsbeispiel
REMKO Smart-Com Anwendungsbeispiel Um den Raumtemperatureinfluss durch den KNX Raumtemperaturregler zu aktivieren, muss im ent- Anbindung eines KNX Raumtemperaturreglers sprechenden Heizkreis (z.B. Heizkreis unge- (RTR) mischt ) die Adresse auf KNX eingestellt sein. Z.B.: Expertenebene Merlin 616919 ¯ Gira 2100... - Seite 23 Datenpunkte Grup.- Kommunikati- adr. Name Größe onsflags Funktionsbeschreibung DPT 9.001 Der Raumtemperaturregler (DPT_Value_ Ungem. HK überträgt die Ist-Temperatur Temp) 5/0/18 2 byte Ü Raumtemp. bei Änderung an den -273°C... 670 Smart-Control Regler. 760°C DPT 9.001 Der Smart-Control Regler (DPT_Value_ Raum-Solltem- überträgt den Basis Sollwert Temp) 5/0/7...
-
Seite 24: Softwareaktualisierung
Um die SD-Karte des Displays zu wechseln, HINWEIS! muss das Display aus dem Rahmen ausge- baut werden. Die Aktualisierung darf nur durch das REMKO zertifizierte Fachpersonal erfolgen! Zum Aufspielen einer neuen Software auf die Regelung/Fernbedienung Ihrer REMKO Wärme- pumpe gehen Sie wie folgt vor: Schalten Sie vor der Softwareaktualisierung die gesamte Wärmepumpenanlage (Außen-... - Seite 25 Nach dem Entfernen der Schrauben das Dis- Sollten Sie das RJ 45 Kabel [1] und den play aus dem Rahmen entnehmen. grünen Stecker [2] zur Stromversorgung ent- fernt haben, schließen Sie diese jetzt wieder Display und Rahmen sind jetzt getrennt. Drehen Sie das Display mit dem Touch- Zur Aktivierung der neuen Software drücken Screen nach oben und entfernen Sie die SD-...
- Seite 26 Software wird jetzt aktualisiert. Die neue Software wird jetzt übertragen. Dies ist am grünen Balken zu erkennen. Im Display erscheint nach der Anzeige eMMC-Flasher das REMKO Logo mit der Bezeichnung Control Panel. Berühren Sie jetzt das Logo einmal kurz. Die Softwareaktualisierung ist abge- schlossen, wenn im Display keine Anzeige mehr zu sehen ist.
- Seite 27 Außenmoduls, wieder ein. Welche Daten jetzt noch eingestellt werden Der Smart-Control Touch Regler startet jetzt müssen entnehmen Sie bitte dem Kapitel und das REMKO-Logo ist zu sehen. "Inbetriebnahmeassistent" auf der nächsten Seite: HINWEIS! Die SD-Karten dürfen nicht vertauscht...
-
Seite 28: Index
Smart-Com Funktion überprüfen ... . 10 Smart-Com installieren ....9 Kommunikationsobjekte ....13 Konfiguration der Smart-Com Funktion . - Seite 30 REMKO Smart-Com...
-
