REMKO Smart-Com
8

Anwendungsbeispiel

Anbindung eines KNX Raumtemperaturreglers
(RTR)
Z.B.:
Merlin 616919
Gira 2100
Jung A2178 TS
Berker S.1 75441152
oder ähnlich
2
6 2
2 7
8
9
10

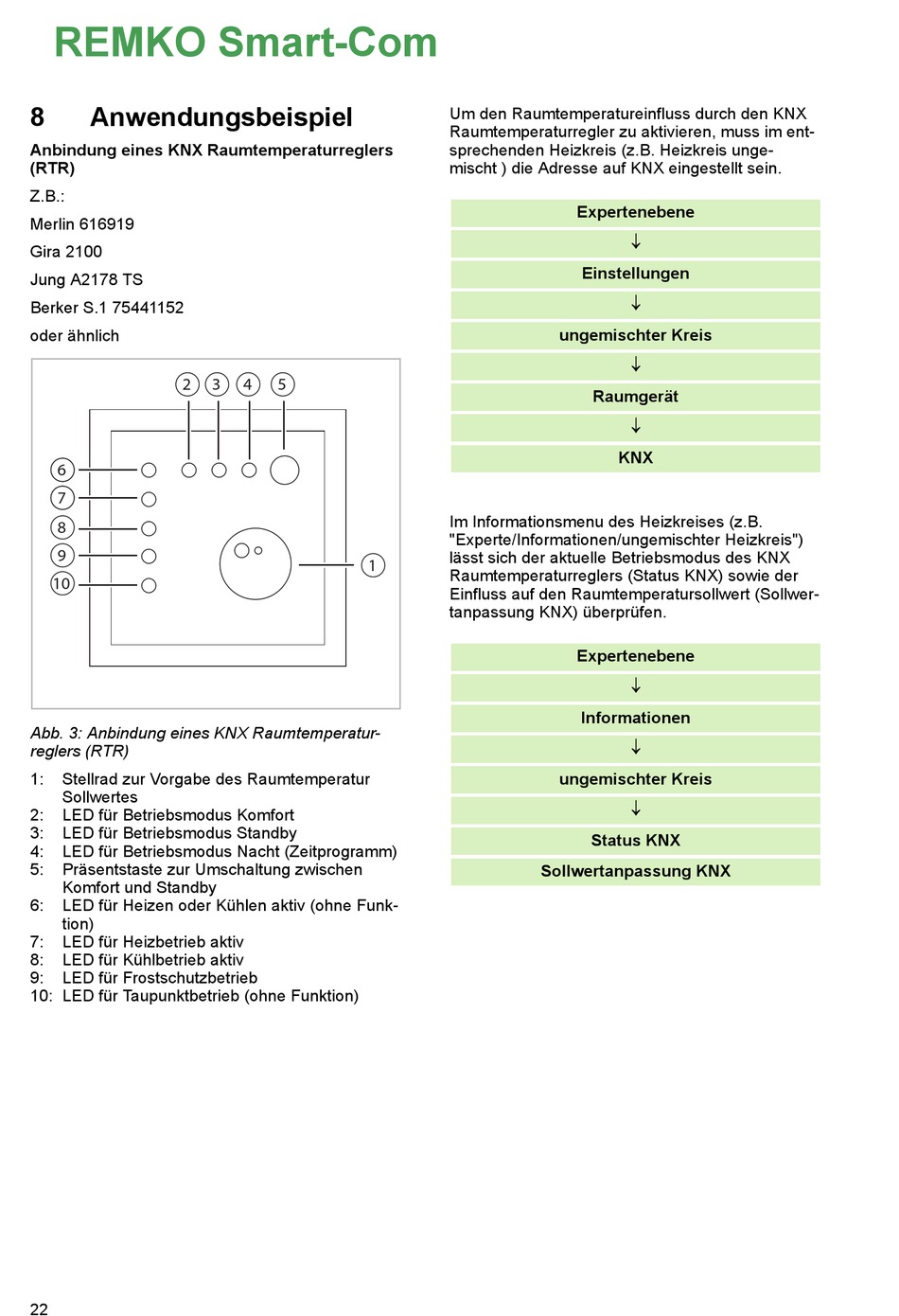

Abb. 3: Anbindung eines KNX Raumtemperatur-
reglers (RTR)
1: Stellrad zur Vorgabe des Raumtemperatur
Sollwertes
2: LED für Betriebsmodus Komfort
3: LED für Betriebsmodus Standby
4: LED für Betriebsmodus Nacht (Zeitprogramm)
5: Präsentstaste zur Umschaltung zwischen
Komfort und Standby
6: LED für Heizen oder Kühlen aktiv (ohne Funk-
tion)
7: LED für Heizbetrieb aktiv
8: LED für Kühlbetrieb aktiv
9: LED für Frostschutzbetrieb
10: LED für Taupunktbetrieb (ohne Funktion)
22
3 4 5
1
Um den Raumtemperatureinfluss durch den KNX
Raumtemperaturregler zu aktivieren, muss im ent-
sprechenden Heizkreis (z.B. Heizkreis unge-
mischt ) die Adresse auf KNX eingestellt sein.
Expertenebene
Einstellungen
ungemischter Kreis
Raumgerät
KNX
Im Informationsmenu des Heizkreises (z.B.
"Experte/Informationen/ungemischter Heizkreis")
lässt sich der aktuelle Betriebsmodus des KNX
Raumtemperaturreglers (Status KNX) sowie der
Einfluss auf den Raumtemperatursollwert (Sollwer-
tanpassung KNX) überprüfen.
Expertenebene
Informationen
ungemischter Kreis
Status KNX
Sollwertanpassung KNX
¯
¯
¯
¯
¯
¯
¯
