REMKO Smart-Com
3

IP-Schnittstelle

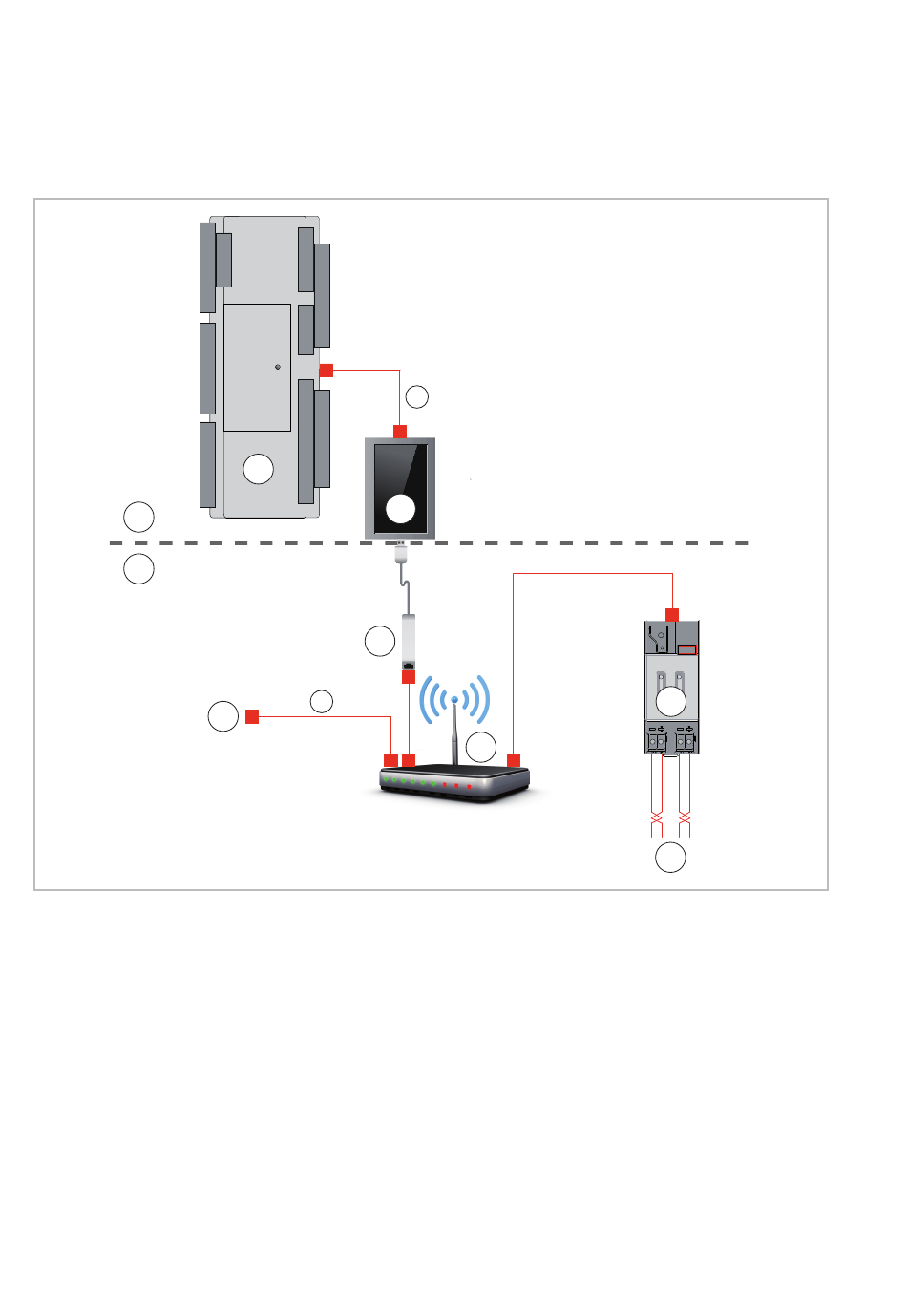

Funktionsschema IP-Schnittstelle HTS / LWM / SQW / WKF / WSP
a
b
Abb. 1: Funktionsschema einer IP-Schnittstelle
a Innenmodul
b: Bauseitig zu stellenden Teile
A: REMKO SMT Regler (Wärmepumpe)
B: Touch-Display (Wärmepumpe)
REMKO Smart-Control (KNX-IP Gerät)
z.B. KNX-IP Linie 2.1.xx
KNX-IP Adresse 2.1.5
IP-Adresse 192.168.0.101
C: KNXnet/IP-Router (Linienkoppler),
optional - nur erforderlich bei Datenaustausch
mit KNX-TP Geräten)
z.B. KNX-TP Linie 1.1.xx KNX-TP Adresse 1.1.0
IP-Adresse 192.168.0.100
8
A
E
1
F
1
B
D
D: Ethernet-Router (Gebäudenetzwerk) LAN Router
(lokales Netzwerk) z.B. IP-Adresse 192.168.0.1
E: USB/Ethernet Adapter
F: KNX IP-Geräte
z.B. KNX-IP Linie 2.1.xx KNX-IP Adresse
2.1.2 ... IP-Adresse 192.168.0.105
G: Twisted Pair
KNX-TP Geräte z.B. KNX-TP Linie 1.1.xx KNX-
TP Adresse 1.1.3 ...
1: Min. CAT 5 e Netzwerkkabel
C
G
