Inbetriebnahme
4
Inbetriebnahme
4.1

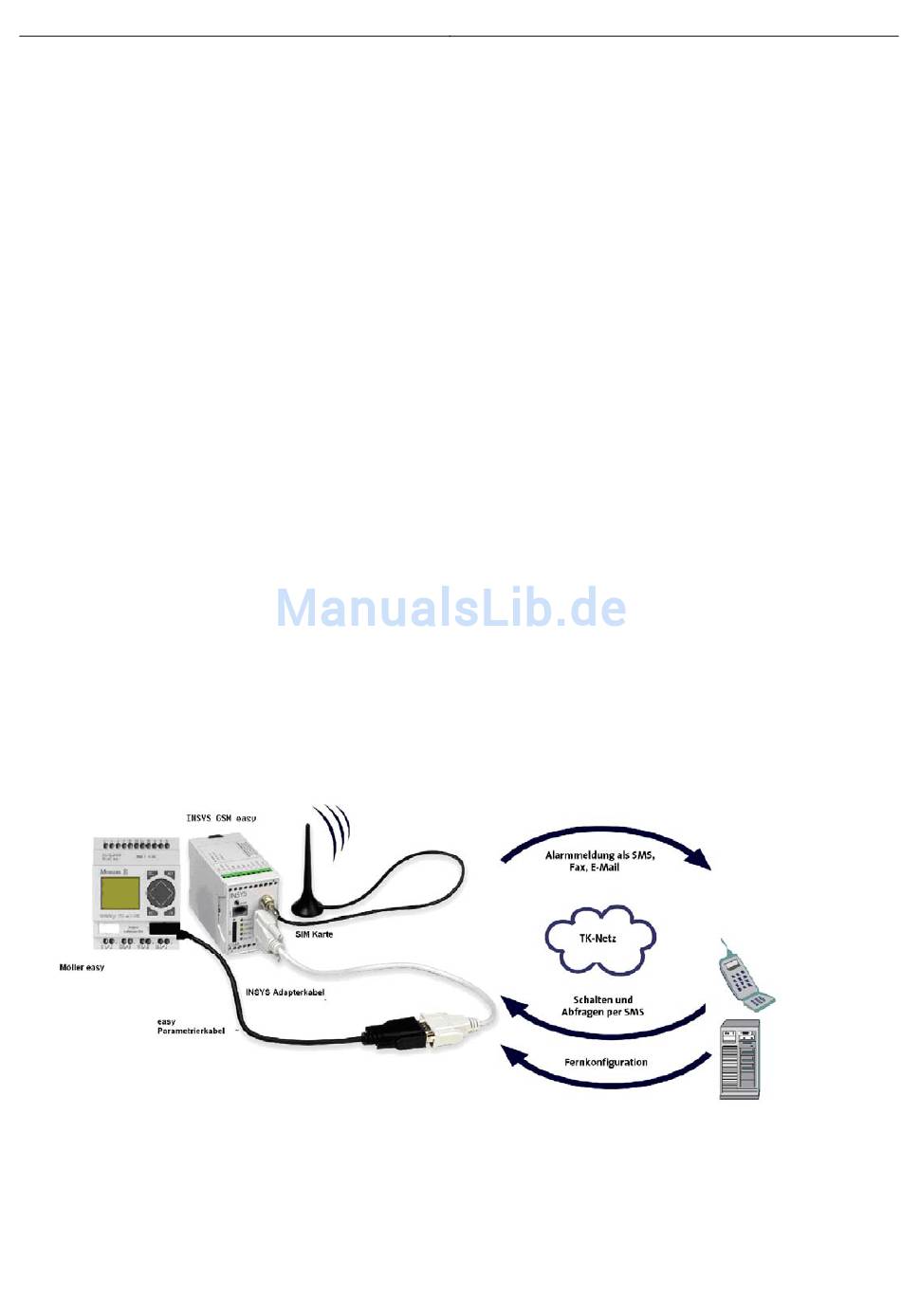

Installationsübersicht
4.1.1 Installation zur Konfiguration
Für die Erstinbetriebnahme und zur Konfiguration wird die serielle Schnittstelle
(RS232) des INSYS GSM 4.2 easy und des Konfigurations-PCs miteinander verbun-
den.
Als Kabel für die RS232 wird das standardmäßig mitgelieferte 9-polige Kabel mit
den Anschlüssen SUB-D-9 Stecker/ SUB-D-9 Buchse verwendet.
4.1.2 Installation zum Betrieb mit Moeller easy
Für den Betrieb mit der Moeller easy stehen entsprechende Verbindungskabel zur
Verfügung (siehe Optionales Zubehör im Abschnitt Lieferumfang auf Seite 6). Al-
ternativ kann auch das 30 cm lange INSYS Adapterkabel verwendet werden.
Der Anschluss der Verbindungskabel ist im entsprechenden Beiblatt beschrieben.
Für den Anschluss des Adapterkabels wird die Seite des Kabels mit den Befesti-
gungsmuttern mit dem easy-PC-Kabel von Moeller verbunden, das mit der ande-
ren Seite mit der Moeller easy verbunden ist. Die Seite des Kabels mit den Befesti-
gungsschrauben wird mit der D-SUB-Buchse des INSYS GSM 4.2 easy verbunden.
Hinweis:
20
Nach jedem Umstecken zwischen PC und Moeller easy muss das INSYS
GSM 4.2 easy neu gestartet werden (Reset-Taste drücken).
