ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
PoE (Mode)
Pin
1
BI_DA+
VCC+ (A)
2
BI_DA-
VCC+ (A)
3
BI_DB+
VCC- (A)
4
BI_DC+
VCC+ (B)
Status LEDs:
PoE LED
Power LED
LED Name
Farbe
LED Funktion
An:
12VDC Ausgang
Power
Grün
Aus:
keine Spannung am TB
An:
PSE Spannung
PoE
Grün
Aus:
Kein PSE Gerät angeschlossen
12V T-Block:
ACHTUNG!
V+
Stromversorgungs-AUSGANG, KEIN Anschluss für externe
V-
Netzteile!
Bitte auf die richtige Polarität achten!
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-60326 mit dem DIN-Rail Kit auf eine Tragschiene oder mit der
Wandmontagehalterung an die Wand.
Signal
PoE (Mode)
5
BI_DC-
VCC+ (B)
Das DIN-Rail Kit ist mit zwei Schrau-
6
BI_DB-
VCC- (A)
ben an der Rückseite vormontiert
7
BI_DD+
VCC- (B)
8
BI_DD-
VCC- (B)
2.
Verbinden Sie Ihr Ethernet Endgerät (z.B. IP-Kamera, IP-Telefon...) mit dem Ethernet
Downlink Port und dem Terminal Block (auf Polarität achten).
3.
Verbinden Sie Ihr PoE PSE (Power Sourcing Equipment) mit dem PoE-In Anschluss.
4.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
Deutschland:
Schw eiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Stei n bach
8602 Wangen
www.exsys.de
www.exsys.ch
3
Manual
Vers. 1.0 / 01.09.22

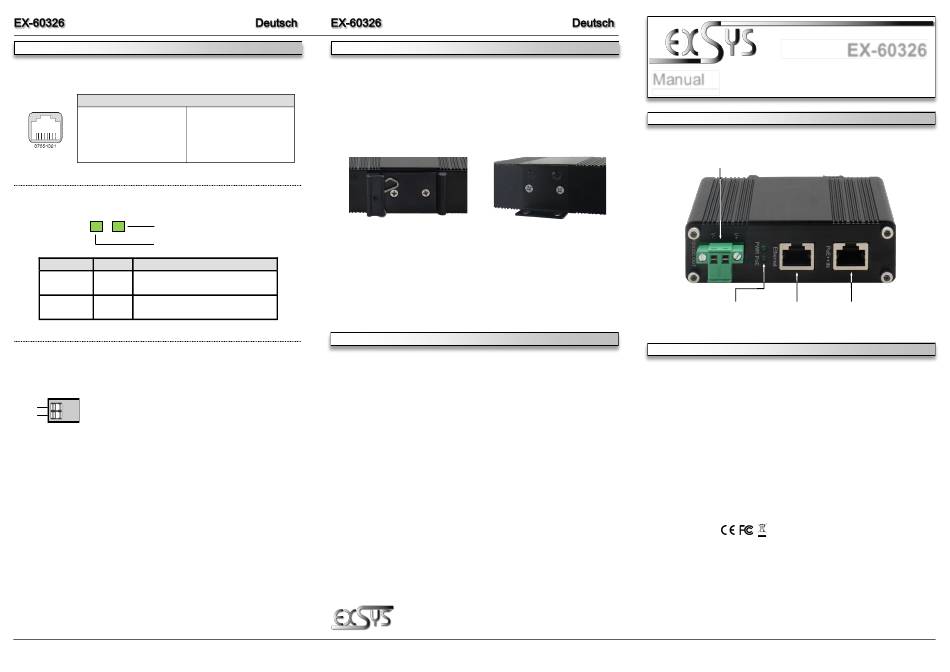

LAYOUT
Power-out 12V DC
via T-Block
Status LEDs
RJ45-Downlink
(Data)
DESCRIPTION & TECNICAL INFORMATION
The Gigabit Ethernet PoE++ Splitter EX-60326 splits the signal of a PoE supplier (PSE) into
data and power supply and outputs both signals separately. This allows non -PoE capable
Ethernet end devices (IP cameras, WLAN access points...) to be connected to a PoE switch or
other PSE and use their power supply. It is compliant with the PoE++ standard IEEE 802.bt and
provides a voltage of 12VDC with a power of max. 36W at the terminal block to supply the end
device. Thanks to the rugged metal housing and the extended operating temperature range
from -40°C to 80°C, it is suitable for a wide range of applications even in harsh environments.
Included in delivery is a DIN-Rail kit (pre-assembled) and a wall mounting bracket.
Compatibility:
Gigabit Ethernet 10/100/1000Base-TX
PoE:
IEEE 802.3af/at/bt (PoE++)
Output:
12VDC, max. 36W
Operating System:
All operating systems
Connectors:
2x RJ45-Port, 1x Terminal Block 12VDC
Extent of Delivery:
EX-60326, DIN-Rail Kit, Wall Mounting Bracket, Manual
Certificates:
4
EX-60326
RJ45-Uplink
(PoE/Data)
