ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
Status LEDs:
Speed LED
LINK / Activity LED
LED Name
Farbe
LED Funktion
Ständig an: Verbunden
LINK (ACT)
Gelb
Blinken:
Datenübertragung
An:
1000 Mbit/s
Speed (SPD)
Grün
Aus: 10/100 Mbit/s
12V bis 48V T-Block:
ACHTUNG!
Bitte auf die richtige Polarität achten!
Netzteil nie eingeschaltet mit dem Terminal Block
verbinden!
V- V+
V- V+
Redundante Stromversorgung möglich zur Verminderung von Betriebsausfällen.
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-62020 mit dem DIN-Rail Kit auf eine Tragschiene oder mit der
Wandmontagehalterung an die Wand.
Pin
Signal
7
BI_DD+
Das DIN-Rail Kit ist mit zwei Schrau-
8
BI_DD-
ben an der Rückseite vormontiert
2.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
3.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
4.
Verbinden Sie Ihre Netzwerkgeräte über ein Netzwerkkabel mit dem Switch.
5.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Stei n bach
www.exsys.de

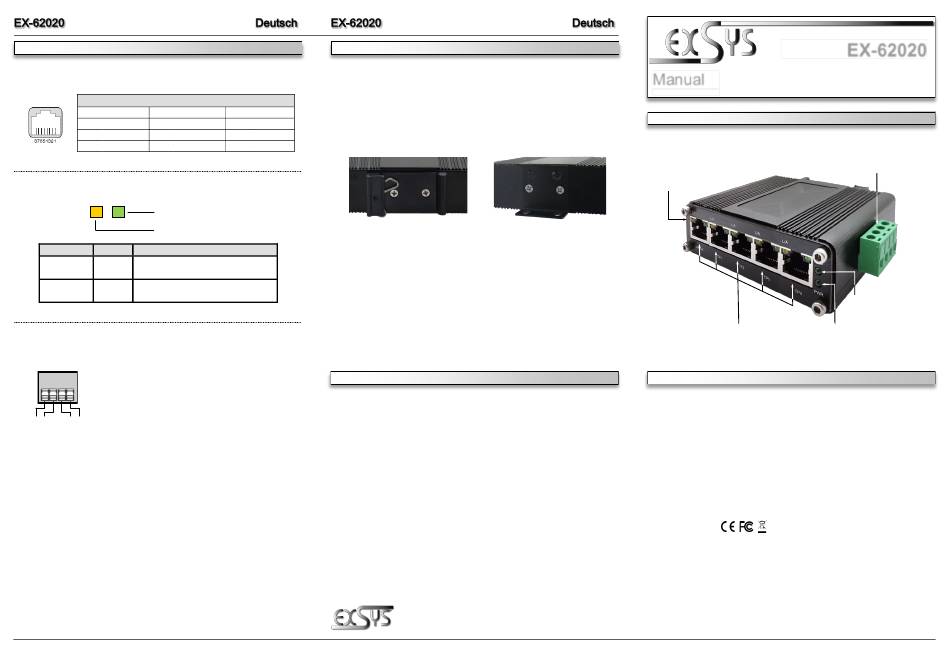

LAYOUT
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
DESCRIPTION & TECNICAL INFORMATION
The extremely compact industrial 5-port Gigabit Switch EX-62020 offers full Gigabit perfor-
mance on all ports despite its small external dimensions. Thanks to the rugged metal housing
and the extended operating temperature range from -40°C to 80°C, it is suitable for a variety of
applications even in harsh environments. Power is supplied from the terminal block (12~48VDC)
and can be redundant to reduce operational downtime. The EX-62020 supports Auto-MDI/MDI-
X and Auto-Negotiation. Included in delivery is a DIN-Rail kit (pre-assembled) and a wall
mounting bracket.
Compatibility:
Operating System:
Connectors:
Extent of Delivery:
Certificates:
Schw eiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
3
Manual
Vers. 1.0 / 03.10.22
Status LED
5x RJ45
Power LED
10/100/1000Base-T
Gigabit Ethernet 10/100/1000Base-T
All operating systems
5x RJ45-Port, 1x Terminal Block 12~48VDC
EX-62020, DIN-Rail Kit, Wall Mounting Bracket, Manual
4
EX-62020
12-48V T-Block for optional
Power Supply
Speed LED
