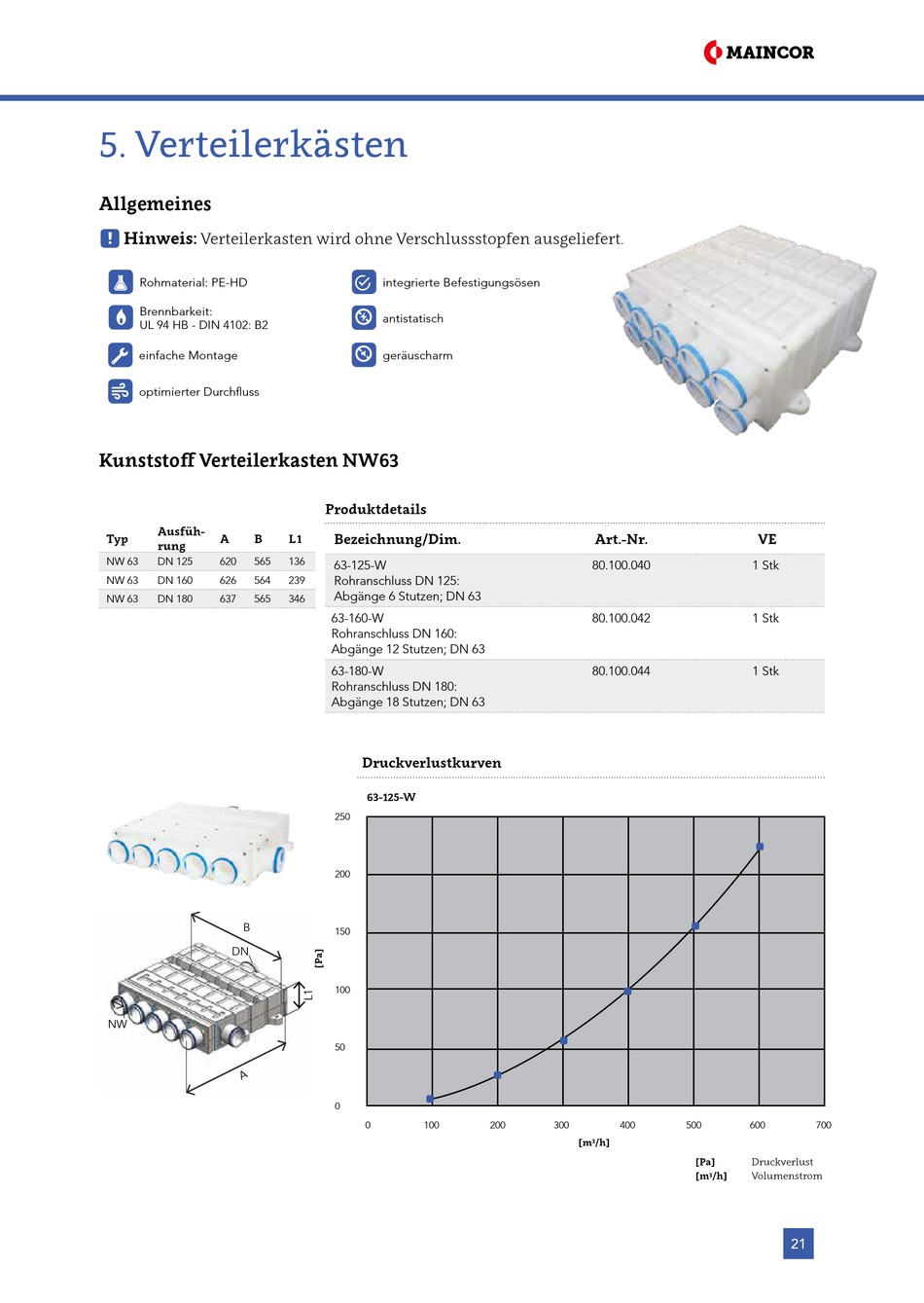

5. Verteilerkästen
Allgemeines
!
Hinweis:
Verteilerkasten wird ohne Verschlussstopfen ausgeliefert.
Rohmaterial: PE-HD
Brennbarkeit:
UL 94 HB - DIN 4102: B2
einfache Montage
optimierter Durchfluss
Kunststoff Verteilerkasten NW63
Ausfüh-
Typ
A
B
rung
NW 63
DN 125
620
565
NW 63
DN 160
626
564
NW 63
DN 180
637
565
B
DN
NW
integrierte Befestigungsösen
antistatisch
geräuscharm
Produktdetails
Bezeichnung/Dim.
L1
136
63-125-W
Rohranschluss DN 125:
239
Abgänge 6 Stutzen; DN 63
346
63-160-W
Rohranschluss DN 160:
Abgänge 12 Stutzen; DN 63
63-180-W
Rohranschluss DN 180:
Abgänge 18 Stutzen; DN 63
Druckverlustkurven
63-125-W
250
200
150
100
50
0
0
100
Art.-Nr.
80.100.040
80.100.042
80.100.044
200
300
400
[m
/h]
3
VE
1 Stk
1 Stk
1 Stk
500
600
700
[Pa]
Druckverlust
[m
/h]
3
Volumenstrom
21
