Vom Modellbahntrafo (16 ... 18V AC)
oder Netzteil (22 ... 24V DC)
beliebiger Polarität
From transformer (16 ... 18V AC)
or current supply (22 ... 24V DC)
with various polarity
Von Digitalzentrale
oder Booster
Ringleitung "Fahren"
From command station
or booster
Ring conductor "driving"

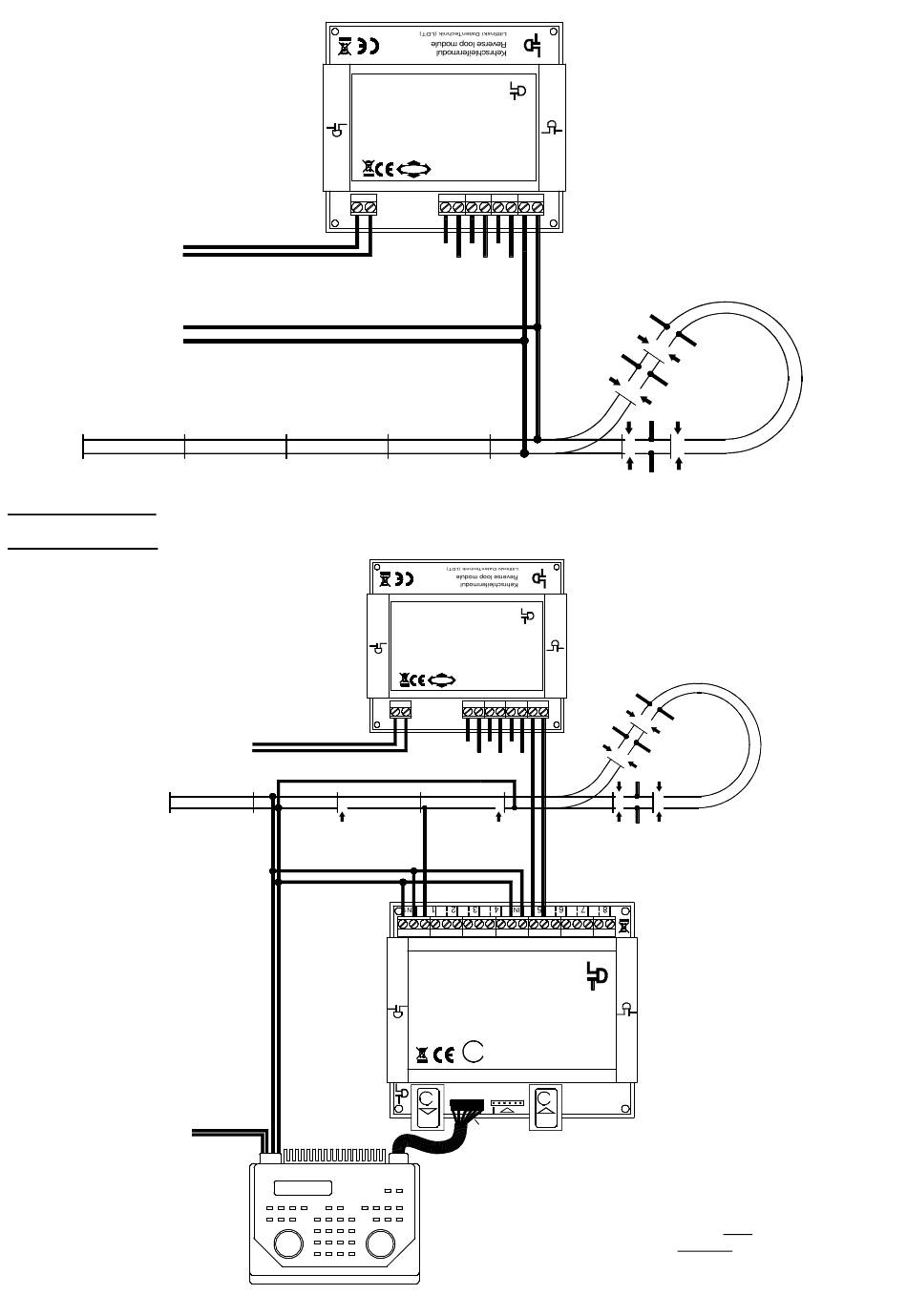

Anschlussbeispiel 1: Automatische Polung einer klassischen Kehrschleife mit dem Kehrschleifenmodul KSM-SG.
Anschlussbeispiel 2: Kehrschleifenpolung über Kehrschleifenmodul KSM-SG plus Gleisbelegtmeldung in der Kehrschleife über
RM-GB-8-N. Die Sensorgleise werden mit überwacht.
Vom Modellbahntrafo (16 ... 18V AC)
oder Netzteil (22 ... 24V DC)
beliebiger Polarität
From transformer (16 ... 18V AC)
or current supply (22 ... 24V DC)
with various polarity
Direkteinspeisung
ohne Rückmeldung.
Direct supply
without feedback.
Vom Modellbahntrafo
From transformer
Digital-Profi werden!
Kehrschleifenmodul
KSM-SG
Kurzschlussfreie Umpolung über Sensorgleise.
Short free reversion through sensor tracks.
KL5
~
~
16...18V
KL5
Überwachtes
"Normalgleis"
monitored
braun
"standard track"
brown
rot
red
rot
braun
brown
red
braun
brown
gelb
yellow
Intellibox
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
KL4
KL3
KL2
KL1
KSM-SG
Rev. 1.1
A1 B1
A2 B2
AK BK
A
B
Sensor 1 Sensor 2
Loop
IN
A
B
A1
A2
AK
B1
B2
BK
Digital-Profi werden!
Kehrschleifenmodul
KSM-SG
Kurzschlussfreie Umpolung über Sensorgleise.
Short free reversion through sensor tracks.
Littfinski DatenTechnik (LDT)
Multi-Digital
www.ldt-infocenter.com
KL4
KL3
KL2
KL1
KSM-SG
Rev. 1.1
~
~
A1 B1
A2 B2
AK BK
A
B
16...18V
Sensor 1 Sensor 2
Loop
IN
A
B
A1
A2
AK
B1
B2
BK
Digital-Profi werden!
Rückmeldemodul / Feedback module
RM-GB-8-N
8-fach Rückmeldemodul mit integrierten Gleisbelegtmeldern
für den s88-Rückmeldebus.
8-fold feedback module with occupancy detectors for s88-
feedback bus.
s88-N
Littfinski DatenTechnik (LDT)
www.ldt-infocenter.com
BU1
BU2
s88-N
ST1
ST2
s88-N
OUT
IN
OUT
IN
weiss
white
OUT
Bestellbezeichnung / Order code:
Kabel s88 0.5m, Kabel s88 1m
oder / or Kabel s88 2m
Technische Änderungen und Irrtum vorbehalten. © 09/2022 by LDT
BK
AK
B1
A1
A2
B2
BK
AK
B1
A1
A2
B2
8-fach Rückmeldemodul
mit Gleisbesetztmeldern
8-fold feedback module
with occupancy detectors
RM-GB-8-N
Rev. 1.1
Littfinski DatenTechnik (LDT)
15370 Fredersdorf / Germany
Tel.: +49 (0) 33439 / 867-0
Internet: www.ldt-infocenter.com
Made in Europe by
Bühler electronic GmbH
Ulmenstraße 43
