Bedien- Und Kontrollelemente; Gerät Bedienen - Heroal MT-4 Betriebsanleitung

Motorsteuerung MT-4
7 Betrieb

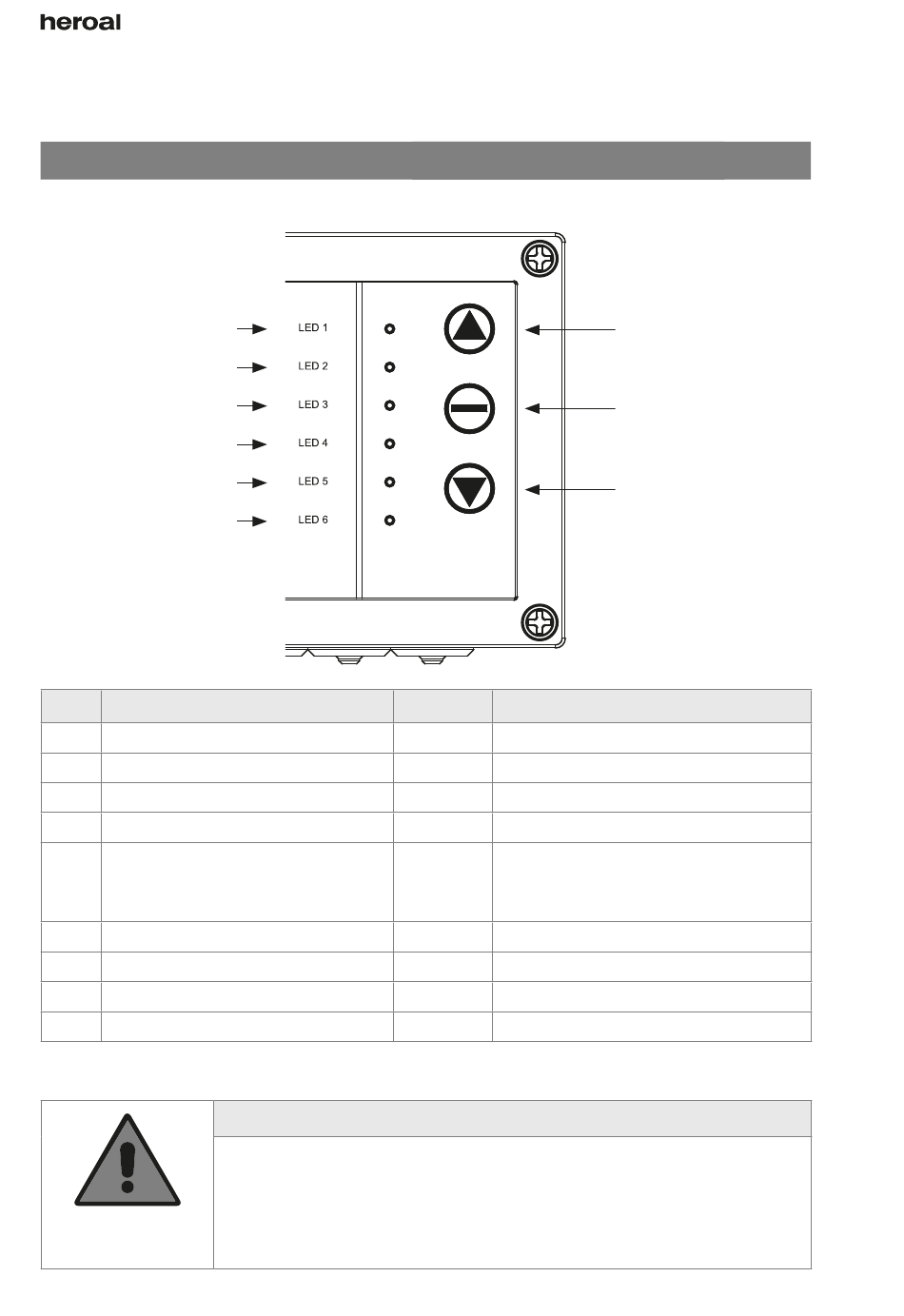

7.2 Bedien- und Kontrollelemente

Pos. Bezeichnung
1 LED 1 - Betrieb
2 LED 2 - Störung
3 LED 3 - Schaltleiste
4 LED 4 - Lichtschranke
5 LED 5 - Not-Stopp (Störung
Abrollsicherung, Stopptaster,
Lichtschranke, Einzugsicherung)
6 LED 6 - Wartung
7 Taste rauf
8 Taste Stopp
9 Taste runter
7.3 Gerät bedienen
34 | 02.2022
1
2
3
4
5
6
Gefährdung von Personen!
» Das Gerät darf nur von einer Person bedient werden.
» Sicherstellen, dass sich keine Personen im Gefahrenbereich
befinden, dann das Tor bewegen.
Original - Betriebsanleitung
Farbe Funktion
grün Betrieb anzeigen.
rot Störung anzeigen.
gelb Auslöser Schaltleiste anzeigen.
rot Auslöser Lichtschranke anzeigen.
rot Not-Stopp anzeigen.
gelb Wartung anzeigen.
- Tor aufwärts fahren.
- Torbewegung stoppen.
- Tor abwärts fahren.
GEFAHR
7
8
9
