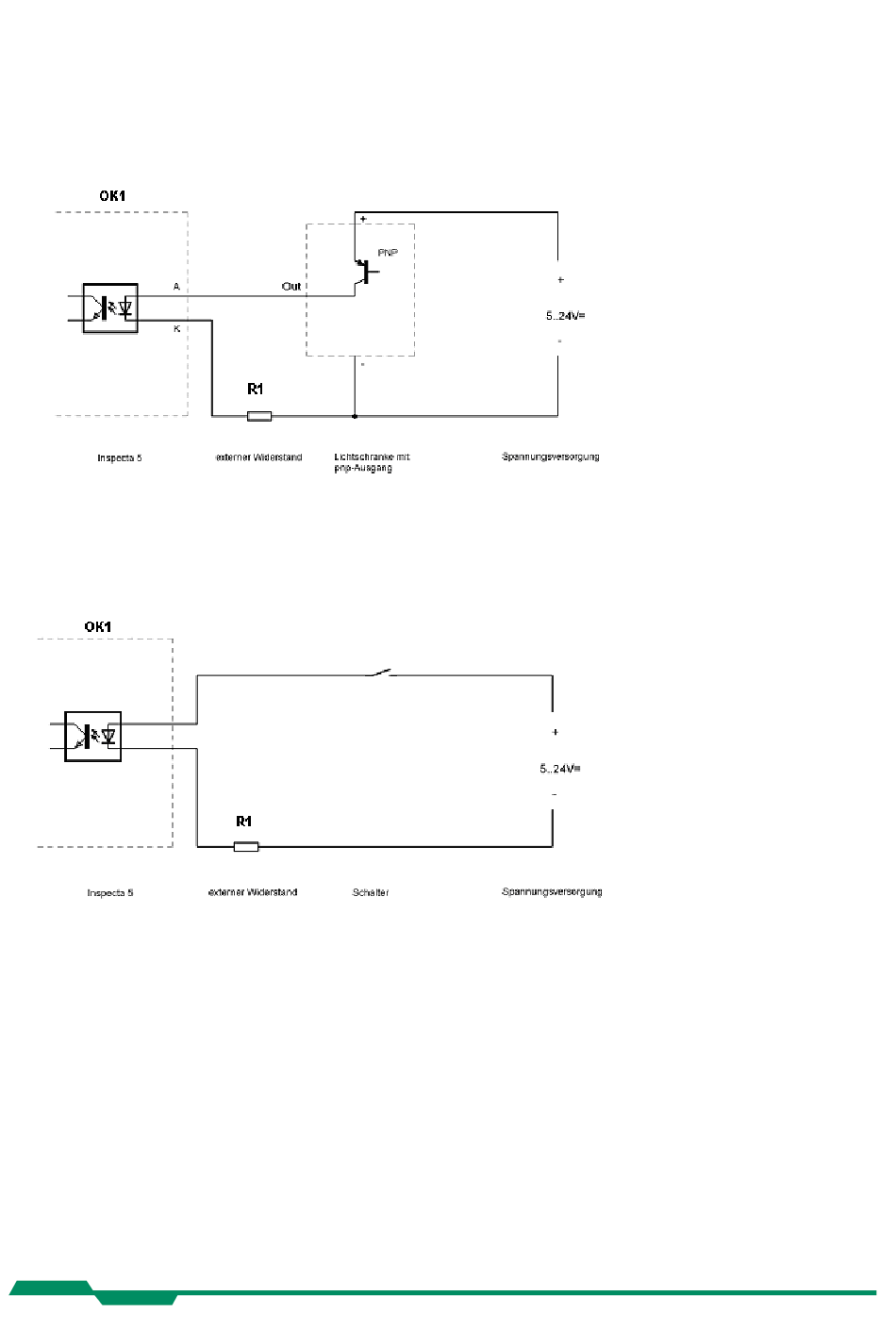

8.2.6 Ansteuerung eines Eingangs (Lichtschranke) mit PNP-Transistor

Berechnung von R1 wie im vorangegangenen Beispiel mit NPN Transistor.

8.2.7 Ansteuerung eines Eingangs mit einem Schalter und einer Spannungsquelle:

Auch hier erfolgt die Berechnung von R1 wie beim NPN-Transistor.

8.2.8 Ansteuerung eines Eingangs mit 5V-TTL-Ausgang:

Es muss sichergestellt werden, dass der Ausgangstreiber den notwendigen Strom (16mA) treiben kann.
Auch hier ist der Widerstand R1 notwendig.
