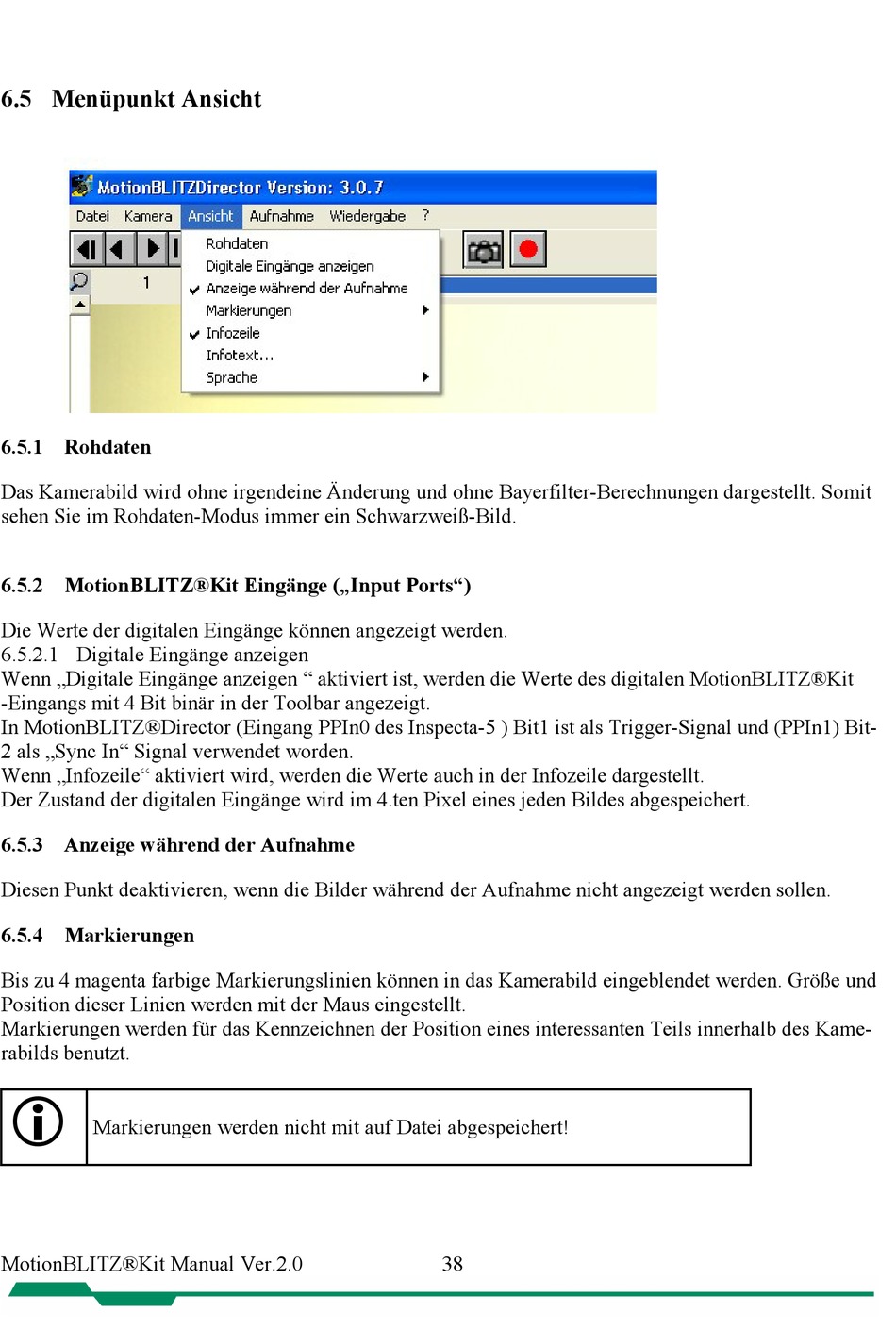

6.5 Menüpunkt Ansicht

6.5.1 Rohdaten

Das Kamerabild wird ohne irgendeine Änderung und ohne Bayerfilter-Berechnungen dargestellt. Somit
sehen Sie im Rohdaten-Modus immer ein Schwarzweiß-Bild.
6.5.2 MotionBLITZ®Kit Eingänge („Input Ports")
Die Werte der digitalen Eingänge können angezeigt werden.
6.5.2.1 Digitale Eingänge anzeigen
Wenn „Digitale Eingänge anzeigen " aktiviert ist, werden die Werte des digitalen MotionBLITZ®Kit
-Eingangs mit 4 Bit binär in der Toolbar angezeigt.
In MotionBLITZ®Director (Eingang PPIn0 des Inspecta-5 ) Bit1 ist als Trigger-Signal und (PPIn1) Bit-
2 als „Sync In" Signal verwendet worden.
Wenn „Infozeile" aktiviert wird, werden die Werte auch in der Infozeile dargestellt.
Der Zustand der digitalen Eingänge wird im 4.ten Pixel eines jeden Bildes abgespeichert.
6.5.3 Anzeige während der Aufnahme
Diesen Punkt deaktivieren, wenn die Bilder während der Aufnahme nicht angezeigt werden sollen.

6.5.4 Markierungen

Bis zu 4 magenta farbige Markierungslinien können in das Kamerabild eingeblendet werden. Größe und
Position dieser Linien werden mit der Maus eingestellt.
Markierungen werden für das Kennzeichnen der Position eines interessanten Teils innerhalb des Kame-
rabilds benutzt.

Markierungen werden nicht mit auf Datei abgespeichert!
MotionBLITZ®Kit Manual Ver.2.0 38
