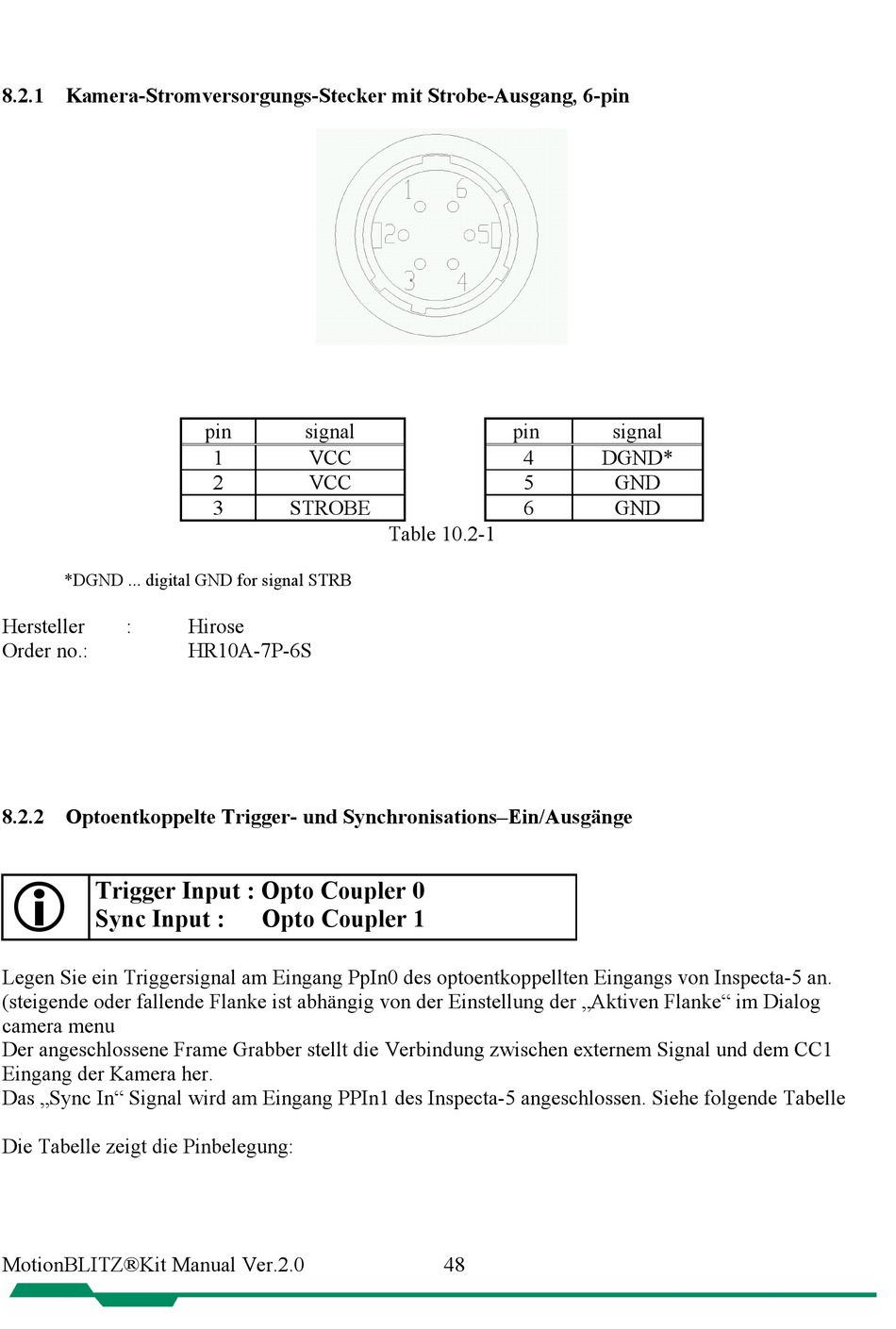

8.2.1 Kamera-Stromversorgungs-Stecker mit Strobe-Ausgang, 6-pin
*DGND ... digital GND for signal STRB
Hersteller
:
Order no.:
8.2.2 Optoentkoppelte Trigger- und Synchronisations–Ein/Ausgänge
Trigger Input : Opto Coupler 0
Sync Input :
Legen Sie ein Triggersignal am Eingang PpIn0 des optoentkoppellten Eingangs von Inspecta-5 an.
(steigende oder fallende Flanke ist abhängig von der Einstellung der „Aktiven Flanke" im Dialog
camera menu
Der angeschlossene Frame Grabber stellt die Verbindung zwischen externem Signal und dem CC1
Eingang der Kamera her.
Das „Sync In" Signal wird am Eingang PPIn1 des Inspecta-5 angeschlossen. Siehe folgende Tabelle
Die Tabelle zeigt die Pinbelegung:
MotionBLITZ®Kit Manual Ver.2.0
pin
signal
1
VCC
2
VCC
3
STROBE
Hirose
HR10A-7P-6S
Opto Coupler 1
pin
4
5
6
Table 10.2-1
