8.2.4 Technische Daten der Optokoppler

Typ Current
transfer
ratio
ILD30 >100%
Opto-Out
HCPL2531 27% typ
Opto-In 19% min

8.2.5 Ansteuerung eines Eingangs (Lichtschranke) mit NPN-Transistor

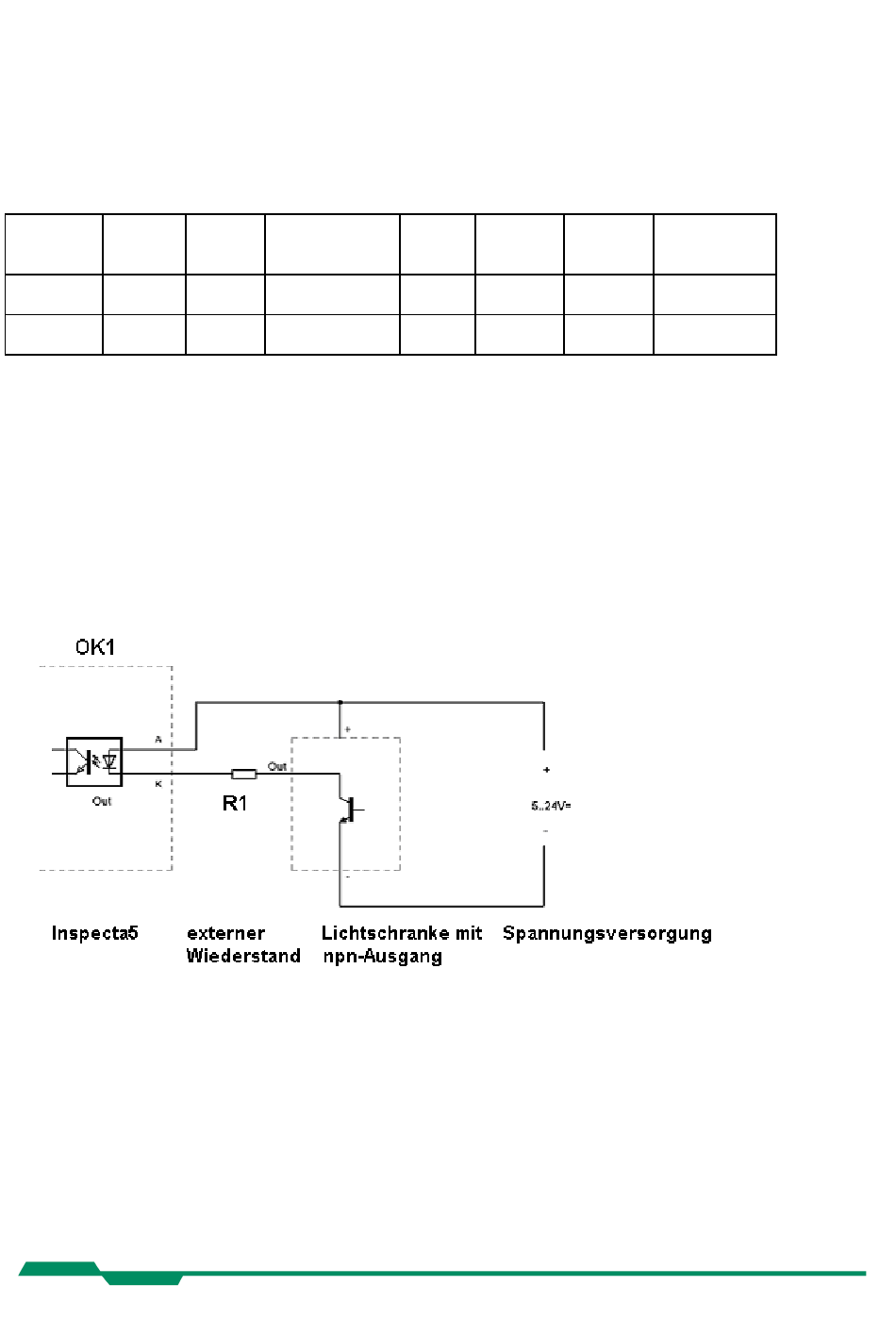

Die folgende Prinzipskizze zeigt die Beschaltung
OK1 ist der Optokoppler auf dem Inspecta 5; R1 und der Transistor (bzw. die Lichtschranke die den
Transistor enthält) sind externe Bauteile.
R1 muss so berechnet werden, dass durch die Optokoppler-LED max 16 mA fließen: R1 = (U-3V) / 16
mA
z.B. U=24V: R1 = (24V - 3V) / 16 mA = 1,3125 kOhm (gewählt 1,5 kOhm)
MotionBLITZ®Kit Manual Ver.2.0
Isolation Diode
Voltage Forward Current
6000V 50 mA
2500V 16mA
Diode Transistor Transistor
Reverse Collector Collector
Voltage Current Voltage
3V 125mA 30V
UCE 10V
5V TTL
level
51
Bandwidth
-
3 Mhz
