6. Die gesamte Verkabelung muss den örtlichen und landesweiten elektrischen Normen und Vorschriften
entsprechen und muss von qualifizierten, geschulten Fachleuten vorgenommen werden.
7. Ein individueller Abzweigstromkreis und eine einzelne Steckdose, die nur für diese Klimaanlage ver-
wendet wird, müssen vorhanden sein. Informationen zu empfohlenen Leitergrößen und Sicherungen
finden Sie in der folgenden Tabelle:
Modell
≤ 3,5 kW
> 3,5 kW
HINWEIS!
Die Anschlussspannung sollte mit der Nennspannung der Klimaanlage übereinstimmen.

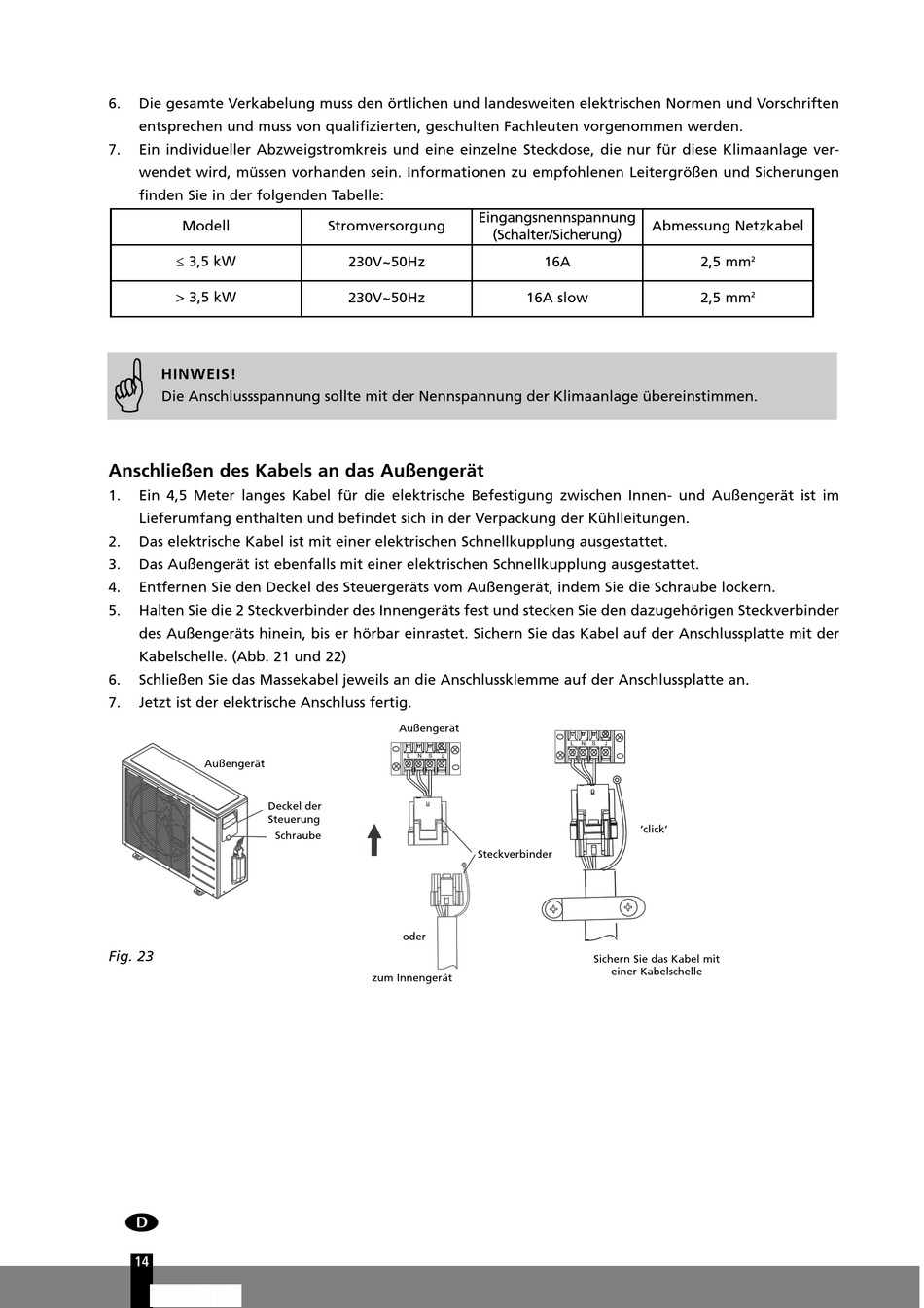

Anschließen des Kabels an das Außengerät
1. Ein 4,5 Meter langes Kabel für die elektrische Befestigung zwischen Innen- und Außengerät ist im
Lieferumfang enthalten und befindet sich in der Verpackung der Kühlleitungen.
2. Das elektrische Kabel ist mit einer elektrischen Schnellkupplung ausgestattet.
3. Das Außengerät ist ebenfalls mit einer elektrischen Schnellkupplung ausgestattet.
4. Entfernen Sie den Deckel des Steuergeräts vom Außengerät, indem Sie die Schraube lockern.
5. Halten Sie die 2 Steckverbinder des Innengeräts fest und stecken Sie den dazugehörigen Steckverbinder
des Außengeräts hinein, bis er hörbar einrastet. Sichern Sie das Kabel auf der Anschlussplatte mit der
Kabelschelle. (Abb. 21 und 22)
6. Schließen Sie das Massekabel jeweils an die Anschlussklemme auf der Anschlussplatte an.
7. Jetzt ist der elektrische Anschluss fertig.
Außengerät
Deckel der
Steuerung
Schraube
Fig. 23
2
14
Eingangsnennspannung
Stromversorgung
(Schalter/Sicherung)
230V~50Hz
230V~50Hz
Außengerät
L N S
Steckverbinder
oder
zum Innengerät
Abmessung Netzkabel
16A 2,5 mm
16A slow 2,5 mm
L N S
'click'
Sichern Sie das Kabel mit
einer Kabelschelle
2
2
