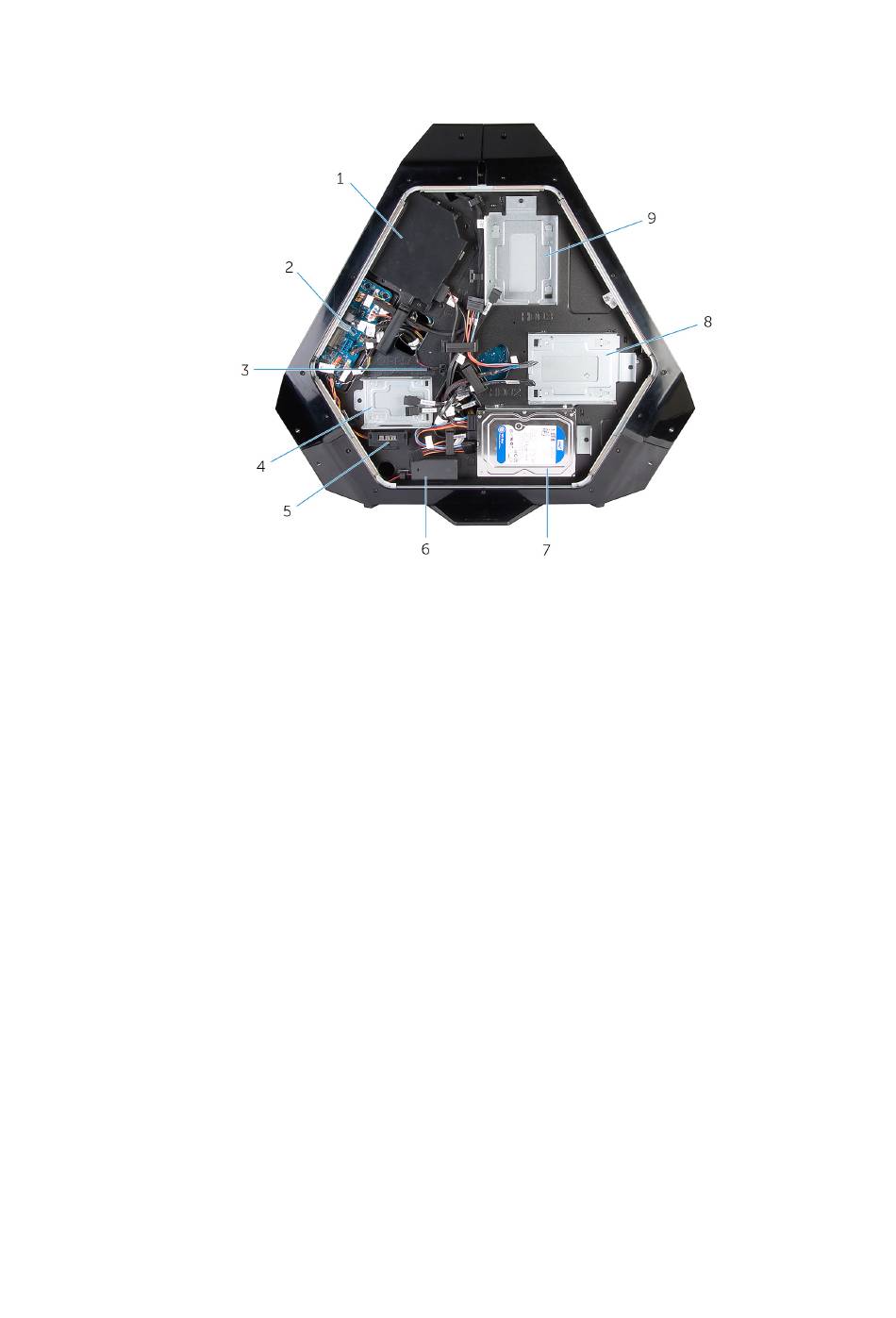

Rechte Seitenansicht
1. optisches Laufwerk (ODD)
3. Wärmesensor des Laufwerkschachts
5. Anschluss am AlienFX-Seitenteil
7. 3,5-Zoll Laufwerkhalterung (HDD1)
9. 3,5-Zoll Laufwerkhalterung (HDD3)
Komponenten der Systemplatine
1. Prozessor-Netzanschluss (CPU-PWR1)
3. Lüfter der Baugruppe zur Prozessorflüssigkühlung
(LCM_FAN1)
5. PCI-Express Kartensteckplatz (SLOT1)
7. Halterung der Knopfzellenbatterie (BAT1)
9. PCI-Express Kartensteckplatz (SLOT4)
11. PCI-Express Kartensteckplatz (SLOT5)
13. SSD-Steckplatz (M2_SSD1)
15. Stiftleiste Low Pin Count Debug (LPC1)
17. USB-Anschluss (USB1)
16
2. E/A-Platine (IO BRD)
4. 2,5-Zoll-Laufwerkhalterung (HDD4/HDD5)
6. Batterien der rückseitigen Beleuchtung für den E/A-Zugriff
8. 3,5-Zoll Laufwerkhalterung (HDD2)
2. Anschluss Pumpe/Lüfter der Baugruppe zur
Prozessorflüssigkühlung (PUMP_FAN1)
4. Audioanschluss (FP_AUDIO1)
6. CMOS-Reset-Jumper (CMOS_CLR)
8. PCI-Express Kartensteckplatz (SLOT3)
10. WLAN-Anschluss (M2_WLAN1)
12. PCI-Express Kartensteckplatz (SLOT6)
14. PCI-Express Kartensteckplatz (SLOT7)
16. LED-Netzschalter (PANEL1)
18. Anschluss Wärmesensor am Gehäuse (SENSOR2)
