Hinweise:
Falls das Verbindungskabel nicht lang genug ist, kann beim Kundendienst ein verlängertes
Kabel angefordert werden. Das Kabel darf nirgendwo unterbrochen werden.
• Das Kabel korrekt anschließen. Falsche Anschlüsse führen zu elektrischen Störungen/Ausfällen.
• Die Klemmenschraube gut festziehen.
• Anschließend das Kabel vorsichtig straff ziehen.
• Der falsche Anschluss des Erdungskabels kann einen Stromschlag verursachen.
• Den Deckel der Verteilerdose fest gegen das Verbindungskabel drücken und gut verschließen.
Andernfalls können Staub oder Feuchtigkeit eindringen oder die Anschlussklemme äußeren
Einwirkungen ausgesetzt werden (Feuer- oder Stromschlaggefahr).

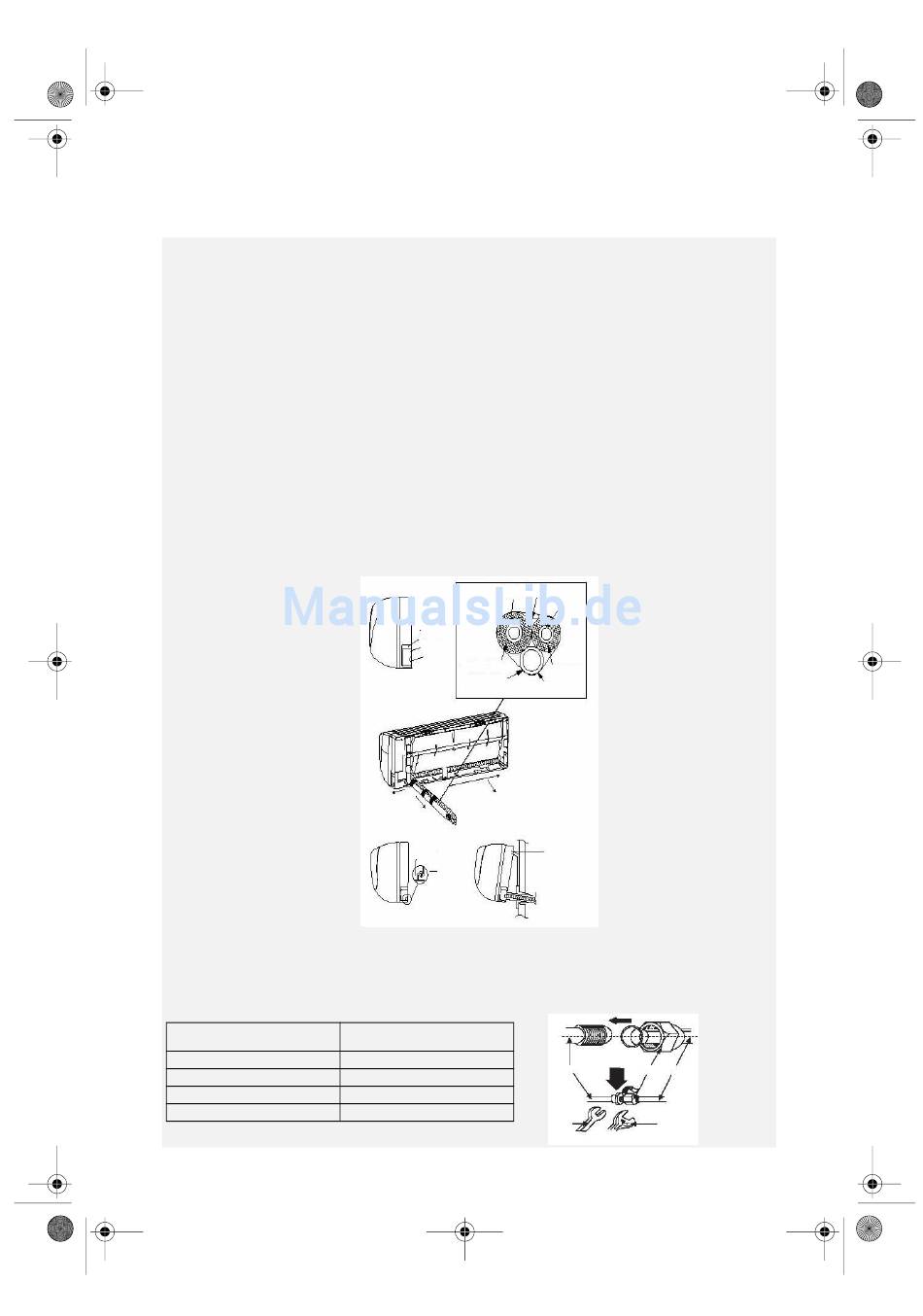

Montage des Innengeräts
• Die Verbindungsleitung kann aus vier Richtungen kommen, z. B. von rechts, hinten rechts, links und
hinten links.
1. Bei Montage der Rohrleitung auf der linken oder rechten Seite das überstehende Stück Rohr am
Rohrstumpf der Gerätebasis abschneiden. (Siehe Abb. 1).
• Beim Herausziehen des Netzkabels den überstehenden Teil 1 abschneiden. Beim Herausziehen der
Verbindungsleitung und des Netzkabels die überstehenden Teile 1 + 2 (oder 1, 2 + 3) abschneiden;
2. Die Verbindungsleitung aus dem Gehäusesockel ziehen. Verbindungsleitung, Elektrokabel und
Ablaufschlauch mit Klebeband umwickeln und durch die Öffnung für die Verbindungsleitung führen
(siehe Abb. 2).
3. Das Innengerät an der Trägerstruktur einhaken. Durch Verschieben nach links und rechts auf festen
Sitz prüfen. (siehe Abb. 3).
4. Die Installationshöhe des Innengeräts muss mindestens 2,30 m betragen.
Montage der Verbindungsleitung
1. Das konische Ende der Verbindungsleitung muss mit der konischen Aufnahme des Anschlussventils fluchten.
2. Die Mutter zuerst von Hand an der Verbindungsleitung und dann mit einem Schraubenschlüssel
anziehen.
Achtung: Nicht zu fest anziehen, um die Mutter nicht zu überdrehen.
Sechskantmutter
Ø 6
Ø 9.5
Ø 12
Ø 16
Elektrokabel für
Außenanschluss
Verbindungsleitung
Verbindungsleitung auf
der Flüssigkeitsseite
auf der Luftseite
Überstehender Teil 3
Überstehender Teil 2
Überstehender Teil 1
Zuletzt mit
Klebeband umwickeln
Drainageleitung
Wärmeisolierung der
Verbindungsleitung auf der
Flüssigkeitsseite
Links
Rechts Links hinten
Rechts hinten
Befestigungshaken
Montageplatte
Montageplatte
Anzugsmoment
(N/m)
15~20
Verbindungsleitungen
des Innengeräts
31~35
50~55
60~65
Schrauben-
schlüssel
Abb. 1
Abb. 2
Abb. 3
Konische
Verbindungsleitungen
Mutter
Drehmomentschlüssel
