- Seite 1 Anleitung 1 Zone WiFi Bewässerungsuhr mit WiFi Hub Modell: TTV103WRF + TWG004WRF Kundenbetreuung Kostenlose US-Hotline: +1-833-3815659 E-mail: service@rainpointus.com Facebook: @Rainpointglobal RAINPOINT ® www.rainpointus.com *SPEICHERN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN.
-
Seite 2: Willkommen Bei Rainpoint
WILLKOMMEN BEI RAINPOINT Vielen Dank, dass Sie sich für RAINPOINT 1 Zone WiFi Bewässerungsuhr mit WiFi Hub entschieden haben! Nachdem Sie die RainPoint WiFi Bewässerungsuhr benutzt haben, werden Sie feststellen, dass es einfacher, schneller und bequemer ist als je zuvor! Sie können die Zeitplanung, die manuelle Bedienung, die automatische Bewässerung und die Überwachung des Durchflusses einfach mit Ihrem Smartphone vornehmen. -
Seite 3: Inhaltsverzeichnis
INHALT EINFÜHRUNG Bewässerungsplan & manuelle Regenverzögerung INHALT DES KARTONS WiFi-Bodensensor und PRODUCTS OVERVIEW Wasserdurchflussmesser* TTV103WRF 1 Zone WiFi WIFI-SOCKEL Bewässerungszeitschaltuhr Manuelles Ein- und Ausschalten TWG004WRF WiFi-Hauptstelle Einschalten/Ausschalten nach Zeitplan FUNKTIONSÜBERSICHT INTELLIGENTE AUTOMATISIERUNG INSTALLIERUNG 5-10 Automatisierung & Tap-to-Run So stellen Sie die automatische SCHRITT 1. -
Seite 4: Einführung
EINFÜHRUNG INHALT DES KARTONS A.1 x TTV103WRF 1 Zone WiFi Bewässerungsuhr B.1 x TWG004WRF WiFi Hub C.1 x Gebrauchsanweisung D.1 x Quick Setup Anleitung FCC-Hinweis: - 01 -... -
Seite 5: Produktübersicht

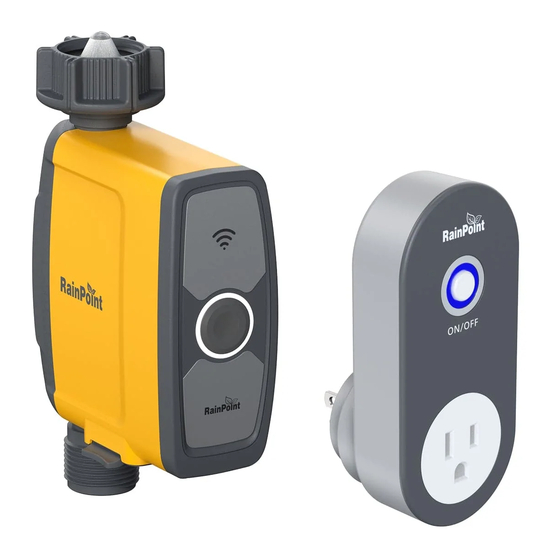

PRODUKTÜBERSICHT TTV103WRF 1 Zone WiFi Bewässerungszeitschaltuhr Inlet Filter Wasserzulauf Timer-Taste LED-Anzeige Batteriefach Wasserauslass Spezifikation Nur für die Verwendung im Freien mit kaltem Wasser. Vor dem Einfrieren schützen. Bei Frost sollte die Zeitschaltuhr in einem Innenraum aufbewahrt werden. Verbrauchte oder leere Batterien müssen aus der Zeitschaltuhr entfernt und ordnungsgemäß entsorgt werden. - Seite 6 TWG004WRF WiFi Hub Hub-Taste Energie-Anzeige WiFi-Steckdose mit Netzstecker Stromanschluss Spezifikation Nur für den Innenbereich geeignet. Nur für 2.4Ghz WiFi geeignet. Wenn Ihr Router ein Dual-Band-Router ist, aktivieren Sie bitte das 2,4-GHz-WiFi-Band separat und benennen Sie es anders als das 5-GHz-WiFi-Band. - 03 -...
-
Seite 7: Funktionsübersicht
FUNKTIONSÜBERSICHT 2.4Ghz WiFi WiFi wifi CLOUD ROUTER * Nur kompatibel mit Rainpoint TCS005FRF Wi-Fi Bodensensor (nicht im Lieferumfang enthalten). * Gilt nur für 2,4Ghz-WiFi - 04 -... -
Seite 8: Installierung
Video zur Einrichtung SCHRITT 1. INSTALLIERE DIE APP AUF DEINEM HANDY 1 Die RainPoint-App herunterladen Rainpoint Suchen Sie nach RainPoint auf Google Play oder im App Store oder scannen Sie den QR-Code, um die RainPoint APP herunterzuladen. 2 Registrieren Sie Ihr RainPoint-Konto Öffnen Sie Ihre RainPoint APP, wählen Sie Einrichten... -
Seite 9: Schritt 2. Wifi-Hub Anschliessen
1. Schließen Sie Ihren WiFi Hub an eine Stromquelle in einem Raum in der Nähe Ihres WiFi-Routers und des Außenstandorts Ihrer Zeitschaltuhr an. 2. Öffnen Sie die RainPoint App und tippen Sie auf Gerät hinzufügen oder um ein neues Gerät hinzuzufügen. -
Seite 10: Schritt 3. Verbinden Sie Den
5. Bestätigen Sie, dass die Betriebsanzeige an Ihrem WiFi-Hub schnell blinkt (2 Mal pro Sekunde). Dann wird die APP Ihren WiFi-Hub automatisch suchen und koppeln. Tipps： Wenn die Anzeige nicht schnell blinkt (2 Mal pro Sekunde), tippen Sie bitte auf Geräte zurücksetzen und folgen Sie den Anweisungen (oder lesen Sie den Abschnitt Geräte zurücksetzen in diesem Handbuch), um den WiFi-Hub zurückzusetzen und die Hub-Anzeige schnell blinken zu lassen. - Seite 11 2. Kehren Sie zum APP-Startbildschirm zurück, und tippen Sie , um den WiFi-Timer hinzuzufügen. 3. Tippen Sie au Smart Irrigation und Manuell hinzufügen , und wählen Sie dann WIFI Bewässerungsuhr 4. Halten Sie die Taste an der Zeitschaltuhr gedrückt, bis die LED-Anzeige schnell blinkt (2 Mal pro Sekunde).
-
Seite 12: Wifi-Timer
WiFi-Timers und der WiFi-Buchse auf dem Startbildschirm der APP angezeigt. Bildschirm angezeigt. Tipps: Bei Bedarf können der RainPoint APP über einen WiFi-Hub drei weitere WiFi-Zeitschaltuhren hinzugefügt werden. Ein separater WiFi Timer ist auf Amazon erhältlich. SCHRITT 4. INSTALLIEREN SIE DEN WIFI-TIMER Einlass Weniger als 160 Fuß... -
Seite 13: Schritt 5. Test Vor Der Verwendung
Warnung * Die WiFi-Zeitschaltuhr kann nur für kaltes Wasser verwendet werden. * Der WiFi-Timer verwendet eine 433mHz RF-Verbindung, um mit dem WiFi-Hub zu kommunizieren, und muss sich in einem Bereich von 160ft, Sichtlinie, des WiFi-Hubs befinden. Wenn Mauern, Eisentore oder Sträucher im Weg sind, verkürzen Sie bitte den Abstand zwischen ihnen, um das Signal besser zu empfangen. -
Seite 14: App-Programmierung
Eine Checkliste aller Geräte, die Sie Geräte hinzufügen angeschlossen angeschlossen haben. Sie können mehrere RainPoint-Geräte Tippen Sie auf , um die Bedienseite in der APP hinzufügen, um ein intellig- Seite der Geräte aufzurufen, die Sie entes Bewässerungssystem für Ihr Haus hinzugefügt haben, um den Betrieb-... -
Seite 15: Wifi Water Timer
Wasserverbrauch auf dem Bildschirm an. Bodentemperatur und Bodenfeuchtigkeit In Verbindung mit dem RAINPOINT WiFi-Bodensensor (separat erhältlich) kann sie auch die Bodentemperatur und -feuchtigkeit anzeigen. Wenn die Bodenfeuchtigkeit höher ist als die am Bodensensor eingestellte Bewässerungsgrenze, wechselt die APP-Hintergrun- dfarbe auf rot. -
Seite 16: So Erhalten Sie Die Steuerung Durch Dritte / Sprachsteuerung
So erhalten Sie die Steuerung durch Dritte / Sprachsteuerung？ Wenn Sie einen Amazon Alexa oder Google Assistant haben, tippen Sie bitte auf das Symbol in der oberen rechten Ecke der Geräteseite, wählen Sie ein Sprachsteuerungsgerät eines Drittanbieters, das Sie besitzen, tippen Sie dann auf die Bedienungsanleitung und folgen Sie den Anweisungen, um Ihre WiFi-Wasseruhr mit dem Sprachsteuerungsgerät zu verbinden. -
Seite 17: Bewässerungsplan & Manuelle Regenverzögerung
Bewässerungsplan & manuelle Regenverzögerung Bewässerungstag der Woche Jeder Bewässerungsplan hat eine bestimmte farbige Interpunktion. Die Interpunktion in einer bestimmten Farbe am Wochentag zeigt an, dass es einen entsprechenden Bewässerungsplan für diesen Tag gibt. Plan A / Plan B / Plan C Der WiFi-Timer kann jeden Tag 3 verschiedene Bewässerungspläne einstellen. - Seite 18 Bewässerungsmodus 3. Tippen Sie auf Bewässerungsmodus. 4. Verwenden Sie die 24-Stunden-Zeitschaltuhr, um zwischen 24-Stunden- und AM/PM-Zeit umzuschalten. 5. Tippen Sie auf Startzeit, um die Uhr zu öffnen und eine Startzeit einzustellen. 6. Tippen Sie auf Dauer(H:M), um eine Bewässerungsdauer einzustellen (von 0 Stunde 0 Minute bis 11 Stunden bis 59 Minuten).
-
Seite 19: Wifi-Bodensensor Und Wasserdurchflussmesser
WiFi-Bodensensor und Wasserdurchflussmesser* WiFi-Bodensensor (separat erhältlich, nicht im Lieferumfang enthalten) Wenn Sie einen Rainpoint WiFi-Bodensensor besitzen, können Sie diesen mit Ihrer Rainpoint WiFi-Bewässerungsuhr und Ihrem WiFi-Hub koppeln. Eine WiFi-Zeitschaltuhr kann mit einem WiFi-Bodensensor gekoppelt werden. Die Temperatur- und Feuchtigk- eitsdaten des Bodens, die vom Bodensensor überwacht werden, werden in Ihrer Rainpoint APP angezeigt. -
Seite 20: Wifi-Sockel
APP-Startbildschirm. 2. Tippen Sie auf Power, um die WiFi-Buchse ein- oder auszuschalten. Anmerkung: Jeder RainPoint WiFi-Hub kann als WiFi-Steckdose verwendet werden. Aber nur wenn der WiFi-Timer erfolgreich mit dem WiFi-Hub gepaart ist, kann das WiFi-Steckdosengerät zur APP hinzugefügt werden. -
Seite 21: Intelligente Automatisierung
Automatisierung bedeutet, dass die Geräte automatisch entsprechend den eingestellten Bedingungen wie dem lokalen Wetter, dem Gerätestatus und der Zeit arbeiten können. Zum Beispiel kann die RAINPOINT APP die Wettervorhersage- informationen für Ihren Standort abrufen. Wenn Sie die Beding- ungen für eine sofortige Verzögerung des Bewässerungsplans bei Regen einstellen, führt die Zeitschaltuhr die Bewässerungs-... - Seite 22 Wie kann man die automatische Regenverzögerung einstellen? 1. Tippen Sie unten auf dem Startbildschirm der APP auf Smart. 2. Wählen Sie Automatisierung und tippen Sie auf Szene erstellen. 3. Legen Sie eine Bedingung fest, wenn das Wetter auf Regen umschlägt. Anmerkung: Bitte geben Sie die Stadt, in der sich Ihr Haus befindet, genau an.
- Seite 23 7. Wählen Sie die Auslösebedingung für Ihre Bedingung aus, wenn alle Bedingungen erfüllt sind oder wenn eine der Bedingungen erfüllt ist. Wenn es nur eine Auslösebedin- gung gibt, brauchen Sie sie hier nicht festzulegen. 8. Überprüfen Sie Ihre Ausführungsbedingungen und Aufgaben.
-
Seite 24: Home Management
HOME MANAGEMENT Rainpoint unterstützt das Hinzufügen von Familienmitgliedern und die gemeinsame Nutzung Ihres Heimgeräts, um eine gemeinsame Verwaltung des Bewässerungssystems Bewässerungssystems mit Ihrer Familie. 1. Tippen Sie unten auf dem Startbildschirm der APP auf Ich. 2. Wählen Sie Hausverwaltung. Sie können das aktuelle Zuhause einstellen, ein neues Zuhause erstellen oder einem anderen Zuhause beitreten. -
Seite 25: Das Gerät Zurücksetzen
DAS GERÄT ZURÜCKSETZEN Wie setzt man den WiFi Hub zurück? Schritt 1. Schalten Sie den WiFi Hub aus oder trennen Sie ihn von der Stromquelle. Schritt 2. Schalten Sie den WiFi Hub nach 10 Sekunden wieder ein oder schließen Sie ihn an die Stromquelle an. Schritt 3. -
Seite 26: Fehlersuche
FEHLERSUCHE Problem Mögliche Ursache Mögliche Lösung Das Ventil kann nicht ein- Schwache Batterie Frische Batterien auswechseln und ausgeschaltet werden Verunreinigungen im Reinigen Sie den Filteranschluss Wasserzulauf regelmäßig von Verunreinigungen Instabiles Netz oder verzögerte um Störungen bei der Benutzung zu Reaktion. vermeiden. -
Seite 27: Plan Nicht Fristgerecht Ausgeführt
Zeitraum nicht mit Parametern Zeitplan nicht aus. eingestellt ist (Hinweis 12H/24H). Bewässerungsdauer/Periode ist nicht parametriert. Wenn Ihr Rainpoint-Produkt nach dem Ausprobieren der Fehlerbehebungsschritte nicht ordnungsgemäß funktioniert, kontaktieren Sie uns bitte per Telefon oder E-Mail: 1-833-3815659 (US-Hotline) | service@rainpointus.com - 24 -... -
Seite 28: Die Bedeutung Von Led-Licht
Die Bedeutung von LED-Licht LED-Anzeigefarbe derTTV103WRF WiFi Bewässerungsuhr 1. Zurücksetzen beim Einschalten: Die roten und weißen Lichter blinken abwechselnd 4 Mal, wenn das Gerät eingeschaltet wird. 2. Wiederherstellung der Werkseinstellungen: Halten Sie die Timer-Taste gedrückt, während Sie das Gerät einschalten, und lassen Sie die Taste los, nachdem das rote Licht blinkt. Lassen Sie die Taste los, nachdem das rote Licht blinkt, und die Zeitschaltuhr wird auf die Werkseinstellungen zurückgesetzt. -
Seite 29: Garantie
Wenn die App und das Benutzerhandbuch nicht das enthalten, was Sie suchen, und Sie Hilfe benötigen, bereiten Sie bitte die Modell-Nr. und LOT-Nr. Ihres Geräts und kontaktieren Sie uns, bevor Sie den Rainpoint in den Laden zurückbringen. Kostenlose US-Hotline: 1-833-3815659 Email: service@rainpointus.com...
