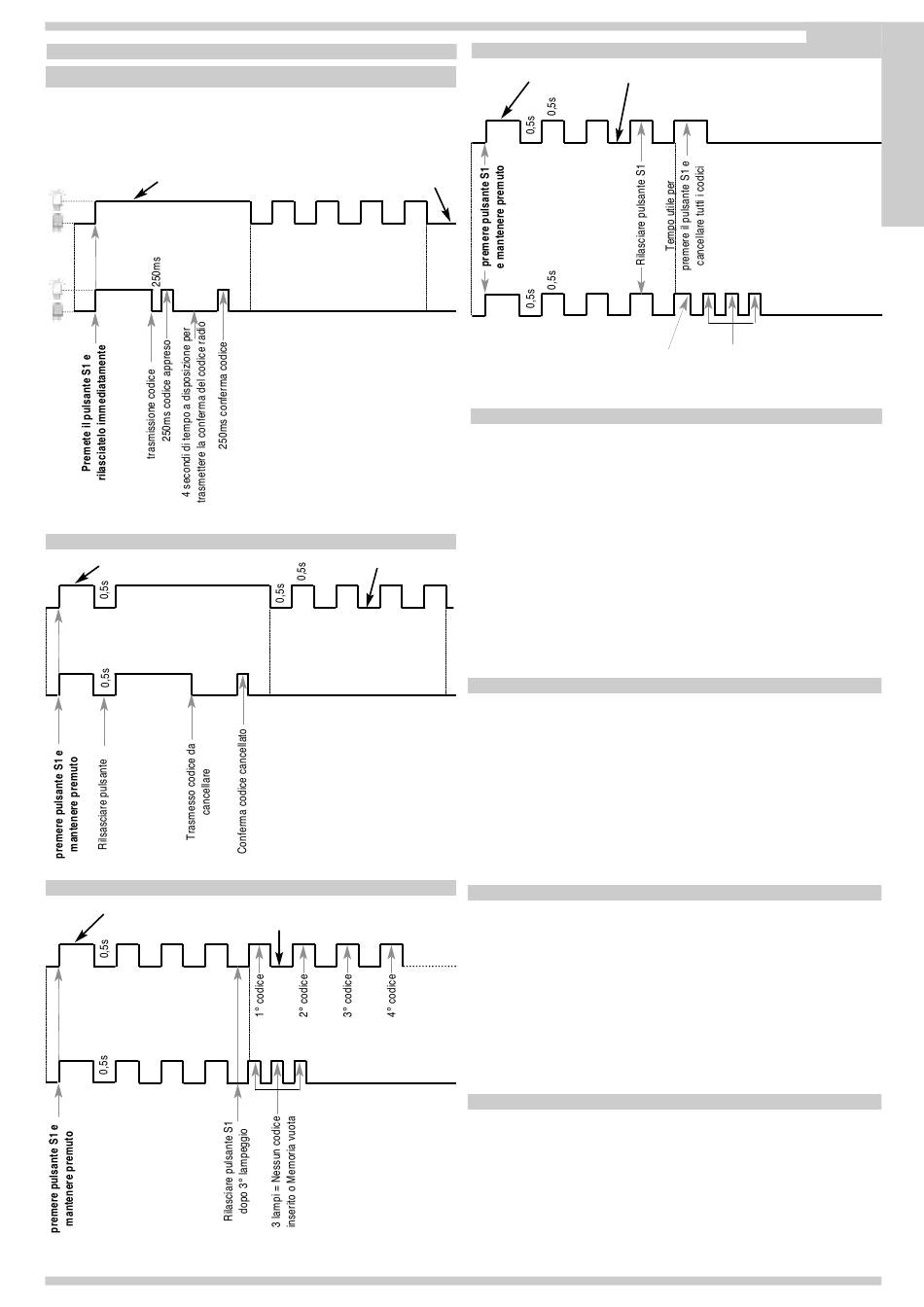

5° INSERIRE I CODICI DEI TELECOMANDI
APPRENDIMENTO CODICI
DA EFFETTUARE A CANCELLO CHIUSO !
N.B.: In caso di errori nella procedura di utilizzo del pulsante, ripetere l'operazione
dopo aver eseguito un RESET inserendo e disinserendo per 1 secondo il Jumper S3.
Led acceso
10s tempo utile per trasmettere
il codice da memorizzare col
telecomando
Massimo 59 codici TX433
CANCELLAZIONE SINGOLO CODICE RADIO
Led acceso
2s 10s tempo utile per trasmettere
il codice da cancellare col
telecomando
2s
VERIFICA NUMERO DI CODICI INSERITI
Led acceso
1° 2° 3°
2s
1° 2° 3°
2s
Led spento
0,5s 0,5s
Questi 4 lampeggi indicano il termine
del tempo concesso alla
memorizzazione dei codici .
Apprendimento codice non eseguito.
Apprendimento codice eseguito.
Un successivo inpulso del
telecomando azionerà l'apertura.
Led spento
Questi 4 lampeggi indicano il termine
del tempo concesso alla
cancellazione del singolo codice.
Codice non cancellato
Il codice cancellato sarà segnalato da
un lampeggio, se trasmesso.
Led spento
inseriti
CANCELLAZIONE TOTALE DEI CODICI RADIO INSERITI
Led acceso
2s 1° 2°
2s 1° 2°
Pulsante S1 premuto
per un'istante
1 Lampeggio* = Segnale non valido
1 Lampo** = Codice memorizzato o cancellato secondo la procedura scelta.
2 Lampeggi = Codice già presente
2 Lampi = Segnali radio sovrapposti durante la registrazione
3 Lampeggi = Memoria satura (max 59 codici)
3 Lampi = Memoria vuota, nessun codice inserito.
4 Lampeggi = Termine tempo utile per memorizzare o cancellare un singolo codice.
4 Lampi = Si vuole cancellare un codice non presente in memoria
* Lampeggio: accensione led per 0,50 secondi
**Lampo: accensione led per 0,25 secondi
ATTENZIONE: il ricevitore, oltre al codice, apprende anche il canale che si vuole
utilizzare. Quindi, prestate attenzione al pulsante del telecomando che premete
durante l'apprendimento dei codici, perchè sarà quello che in seguito attiverà il
sistema
CARATTERISTICHE TECNICHE GENERALI
Range di temperatura
Umidità
Tensione di alimentazione
Frequenza
Microinterruzioni di rete
Potenza massima gestibile all'uscita del motore
Carico massimo all'uscita del lampeggiatore
Assorbimento massimo scheda (esclusi accessori)
Corrente disponibile per le fotocellule
Grado di protezione
Peso apparecchiatura
Ingombro
CARATTERISTICHE TECNICHE RADIO
Frequenza Ricezione
Impedenza
Sensibilità
Tempo eccitazione
ecc.
Tempo diseccitazione
Altri
Corrente disponibile su connettore radio
codici
- Tutti gli ingressi devono essere utilizzati come contatti puliti perché l'alimentazione è
generata internamente alla scheda ed è disposta in modo da garantire il rispetto di
isolamento doppio o rinforzato rispetto alle parti in tensione.
- Tutti gli ingressi vengono gestiti da un circuito integrato programmato che esegue un
autocontrollo ad ogni avvio di marcia.
K1 - Relè di potenza che abilita il lampeggiatore
K2 - Relè di potenza che abilita l'apertura M1
K3 - Relè di potenza che abilita la chiusura M1
K4 - Relè di potenza che abilita la frizione M1
K5 - Relè di potenza che abilita l'apertura M2
K6 - Relè di potenza che abilita la chiusura M2
K7 - Relè di potenza che abilita la frizione M2
K8 - Relè di potenza che abilita l'elettroserratura
Led spento
2s
3°
Mancata conferma cancellazione
1° 2° 3°
3°
3 lampi = Conferma
memoria vuota
SEGNALAZIONI LED L1 (Rosso)
0±70°C
<95% senza condensazione
230V±10%
50/60Hz
20ms
1CV
40W con carico resistivo
50mA
0,4A±15% 12Vdc
IP54
1Kg
14,7 x 6 x 18cm
433,92MHz
52Ω
>2,24µV
300ms
300ms
200mA 12Vdc
RELÉ
