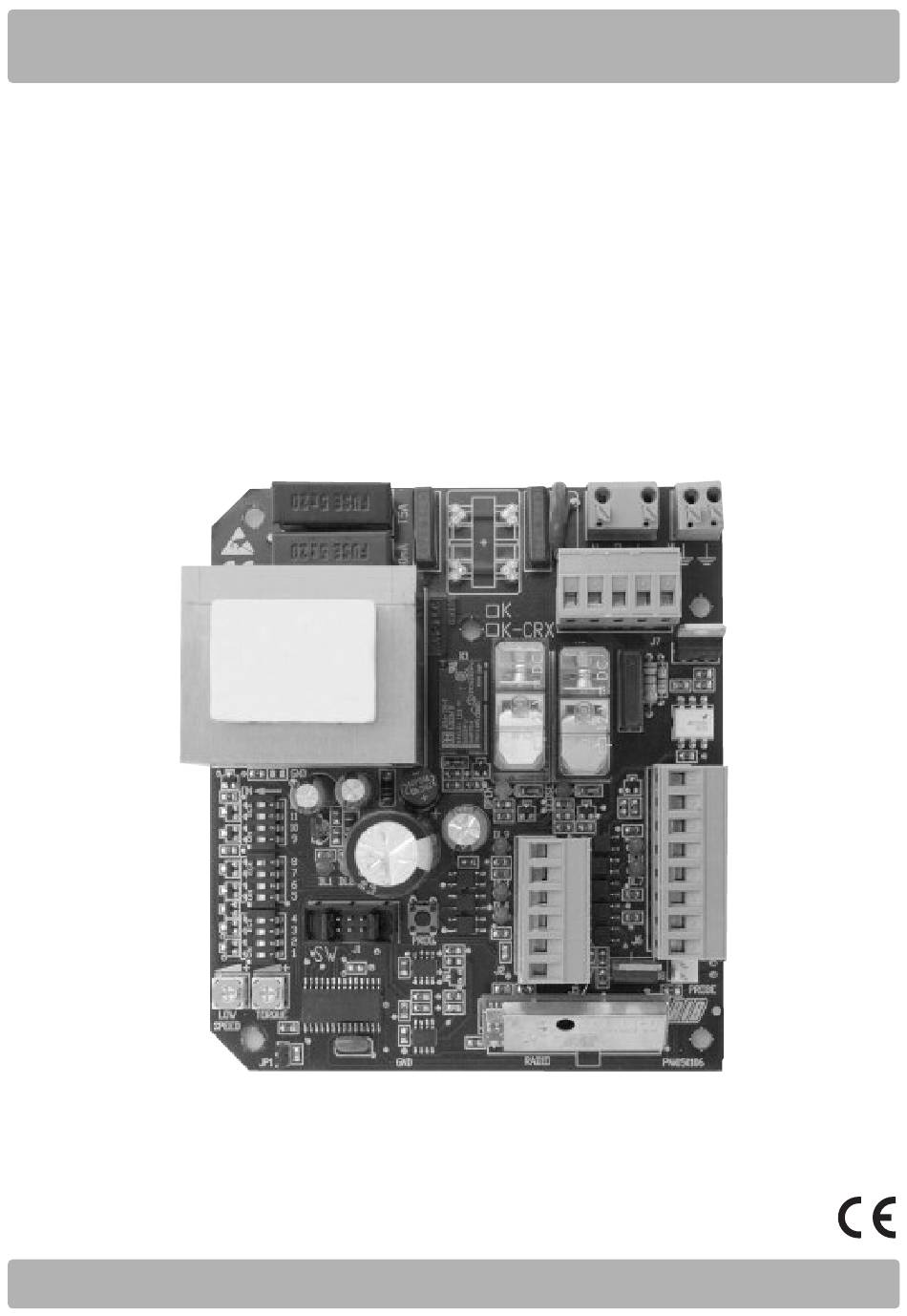

QUADRO ELETTRONICO PER IL COMANDO DI UN MOTORE MONOFASE
COFFRET ÉLECTRONIQUE POUR LE CONTRÔLE D'UN MOTEUR MONOPHASÉ
ELECTRONIC PANEL FOR THE CONTROL OF ONE SINGLE-PHASE MOTOR
ELEKTRONISCHE STEUERUNG FÜR EIN EINPHASIGEN MOTOR
CUADRO ELECTRÓNICO DE MANDO PARA UN MOTOR MONOFÁSICO
ITALIANO pag. 05 / FRANÇAIS pag. 11 / ENGLISH page 17 / DEUTSCH pag. 23 / ESPAÑOL pag. 29
Inhaltsverzeichnis
Verwandte Anleitungen für RIB K 2007
Inhaltszusammenfassung für RIB K 2007
- Seite 1 K K 2 2 0 0 0 0 7 7 QUADRO ELETTRONICO PER IL COMANDO DI UN MOTORE MONOFASE COFFRET ÉLECTRONIQUE POUR LE CONTRÔLE D’UN MOTEUR MONOPHASÉ ELECTRONIC PANEL FOR THE CONTROL OF ONE SINGLE-PHASE MOTOR ELEKTRONISCHE STEUERUNG FÜR EIN EINPHASIGEN MOTOR CUADRO ELECTRÓNICO DE MANDO PARA UN MOTOR MONOFÁSICO ITALIANO pag.
- Seite 3 Schluesselkatsten einem 2° - As far as the cable section and the cable kind are concerned, RIB Panzergehaeuse) suggests to use an H05RN-F cable, with a minimum section of 2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen...
-
Seite 5: Collegamenti Elettrici
K 2007 cod. BC07067 K 2007 CRX cod. BC07066 COLLEGAMENTI ELETTRICI K 2007 FAST cod. BA03221 K 2007 CRX FAST cod. BA03177 ANTENNA SPARK ALIMENTAZIONE 230Vac 40W 230Vac 50 Hz APRE COMUNE CHIUDE PEDONALE BUZZER COMUNE PASSO PASSO COSTA MECCANICA FOTOCELLULE 12Vdc 0,4A ±... -
Seite 11: Branchements Électriques
K 2007 code BC07067 K 2007 CRX code BC07066 BRANCHEMENTS ÉLECTRIQUES K 2007 FAST code BA03221 K 2007 CRX FAST code BA03177 ANTENNE SPARK ALIMENTATION 230Vac 40W 230Vac 50 Hz OUVRE COMMUN FERME PIETON BUZZER COMMUN PAS A PAS CORDON DE SECURITE PHOTOCELLULES 12Vdc 0,4A ±... -
Seite 17: Electric Connections
K 2007 code BC07067 K 2007 CRX code BC07066 ELECTRIC CONNECTIONS K 2007 FAST code BA03221 K 2007 CRX FAST code BA03177 AERIAL SPARK POWER SUPPLY 230Vac 40W 230Vac 50 Hz OPEN COMMON CLOSE PEDESTRIAN BUZZER COMMON STRIP PHOTOCELLS FOR ACCESSORIES SUPPLY 12Vdc 0,4A ±... -
Seite 23: Elektroanschlöüsse
K 2007 Kode BC07067 K 2007 CRX Kode BC07066 ELEKTROANSCHLÖÜSSE K 2007 FAST Kode BA03221 K 2007 CRX FAST Kode BA03177 ANTENNE SPARK SPEISUNG 230Vac 40W 230Vac 50 Hz ÖFFNE ALLGEMEINE SCHLIESSE FUSSGÄNGER BUZZER ALLGEMEINE SCHRITT BEI SCHRITT MECHANISCHE RIPPE FOTOZELLEN ZUBEHÖRE... - Seite 24 A - VERBINDUNGEN BERÜHREN SIE NICHT DEN JUMPER! WENN ER ENTFERNT WIRD, ZIEHT DER OPERATOR NICHT UM! AERIAL Radioantenne Endschalterkontakt, der das Schließen stoppt Endschalterkontakt, der das Öffnen stoppt Gemeinsame Erdungskontakte PED BUTT Kontaktbefehl für Fußgänger Stromversorgung 230Vac 50/60 Hz (auf Antrag 120V/60Hz) ERDEN Anschluss der Erdleitungen (obligatorisch) RADIO...
- Seite 25 RELAIS UND BEDIENUNG DES MOTORS REGULIERUNG DES TRIMMERS VORGENOMMEN; IST K1 => Kommando Blinker ES VON VORTEIL DIE PROGRAMMIERUNG NEU K2 => Kommando Direktion Schließung EINZUSTELLEN. K3 => Kommando Direktion Öffnung Q1 => TRIAC - Kommando Motor Öffnung / Schließung LANGSAME GESCHWINDIGKEIT Geschwindigkeitsregler Wenn der DIP 8 in Position OFF steht richtet sich die Geschwindigkeit am Ende...
- Seite 26 betätigen, die gewünschte Geschwindigkeit auswählen. PROZEDUR LÖSCHUNG RADIO CODE Die Programmierung kann bei jeder Torposition ausgeführt werden. 7 - Am Ende der Kontrolle, und nach der Reglerstellung, stellen Sie DIP1 1 - DIP 1 - ON und danach DIP 2 ON positionieren. in die Position OFF.
- Seite 27 wird das Tor erneut geöffnet. (wenn angeschlossen) , der Alarm bleibt 5 Minuten lang aktiv. Bei dieser AUTOMATISCHE SCHLIESSUNG Kondition ist die Torschließung nicht möglich, erst dann wenn die Rippe bei Fußgängeröffnung oder Normalöffnung wiederhergestellt ist und unter Betätigung einer der Befehlstasten, kann die Die maximale Pausenzeit, bevor sich das Tor wieder von allein schließt beträgt normale Funktionalität wiederhergestellt werden.
- Seite 28 OPTIONEN - Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen. ERNSENDER MOON IT SLIM MOON CLONE MOON 433 - MOON 91 Kode ACG6093 433 Kode ACG6081 433 Kode ACG6082 91 Kode ACG7025 91 Kode ACG7026 WANDFOTOZELLEN Kode ACG8032...
-
Seite 29: Conexiones Eléctricas
K 2007 còd. BC07067 K 2007 CRX còd. BC07066 CONEXIONES ELÉCTRICAS K 2007 FAST còd. BA03221 K 2007 CRX FAST còd. BA03177 ANTENA SPARK ALIMENTACIÓN 230Vac 40W 230Vac 50 Hz ABRE COMÚN CIERRA PEATONAL BUZZER COMÚN PASSO PASSO COSTA MECÁNICA FOTOCÉLULAS... - Seite 35 Le fabricant certifie en engageant sa seule responsabilité que les produit K 2007 est conforme aux Normes et Directives ci-dessous: We declare, on our own responsibility, that operating devices of the series K 2007 comply with the following standards and Directives: Wir erklären unter unserer Verantwortung, dass die Steuerung K 2007 mit den folgenden Normen und Richtlinien übereinstimmen:...
