Vermessen und Bodenaushub
Vorbereitung für die Platzierung der sonstigen Pooltechnologie.
Ein anderer möglicher Standort der Technologie ist die ALBIXON-Technikwand in eigenem Schacht oder an einem anderen
Ort (Technikraum, Gartenhaus, ...). Die Pooltechnologie sollte sich in einem Raum mit eingeschränktem Zugang (nicht für
Unbefugte, Kinder) befinden, in dem die Umgebungstemperatur 40°C nicht überschreitet und in dem die Luftfeuchtigkeit
den Anforderungen an den Standort der elektrischen Komponenten entspricht.
Wenn die Technologie über der Pooloberfläche untergebracht
werden soll, muss ein separater Versickerungsschacht (Trennschacht)
hergestellt werden. Dieser Schacht dient zum bequemen Trennen
von Armaturen. Die Trennung am tiefsten Punkt muss es ermöglichen,
dass das gesamte Wasser aus dem System durch einen Schacht
abfließen kann, der zum Ablassen des Wassers aus der Rohrleitung für
die Winterperiode dient. Dieser Schacht sollte Mindestabmessungen
von 500 x 500 mm (je nach Tiefe anzupassen) und eine Tiefe je nach
Leitungsführung, jedoch immer solche Abmessungen haben, dass
die Rohrleitung bequem getrennt und das Wasser abgelassen werden

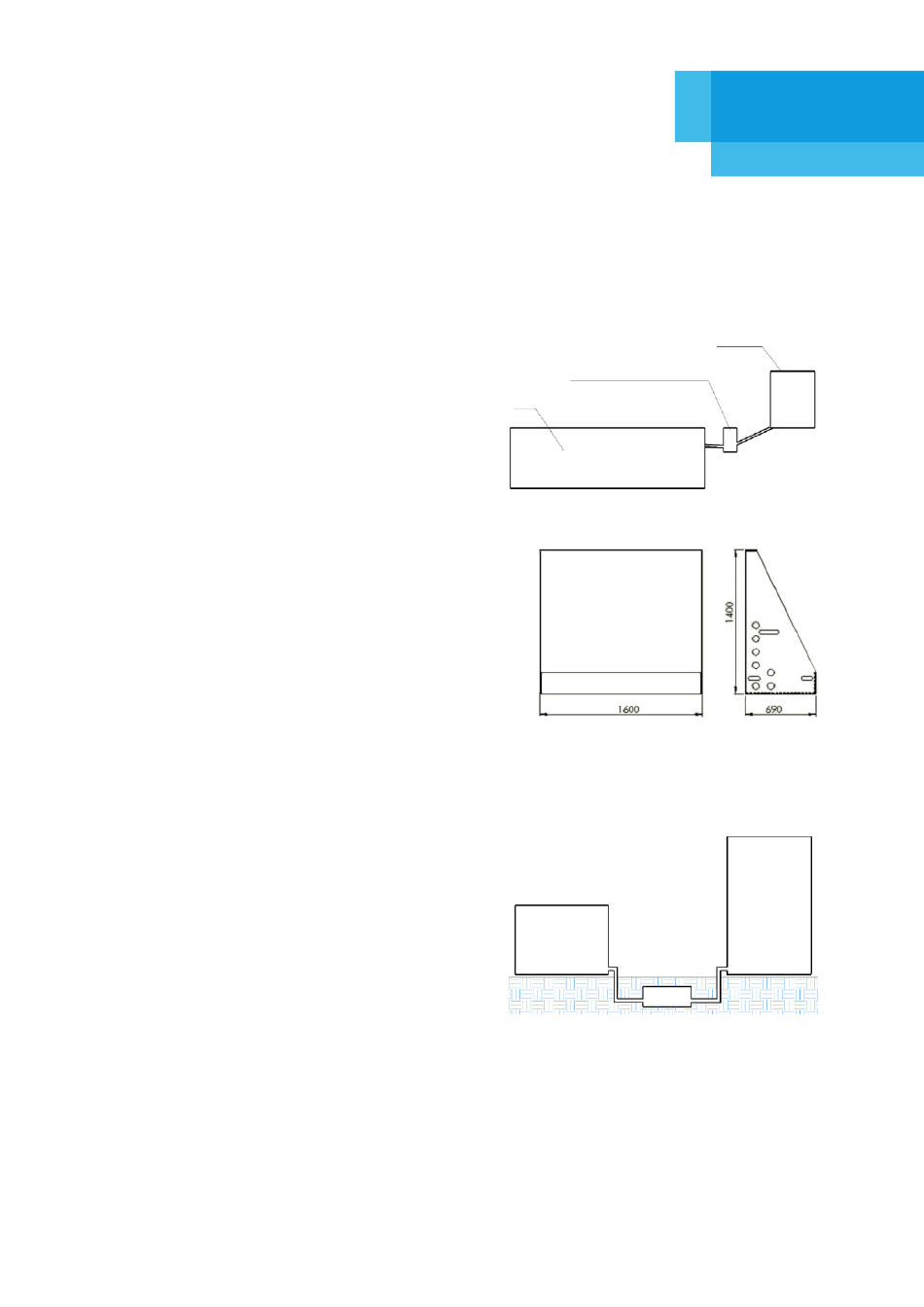

kann. Position der Trennverschraubung siehe Abbildung. Die Trennung muss am tiefsten Punkt der Rohrleitung erfolgen.
Technologiewand (links, rechts) – eine technologische Einheit für die
Unterbringung im Technikraum bzw. in einem anderen geeigneten
Gartengebäude. Die Wand muss auf einem horizontalen und ausreichend
festen Untergrund stehen. Von der Seite der Ableitungen müssen links
oder rechts mindestens 500 mm Platz für den Anschluss und weitere
Handhabung vorhanden sein. Um die Pooltechnologie und den Pool und
ggf. die externe Heizung zu verbinden, sind Rohrverlegungswege und
Durchführungen mit entsprechender Größe (Ø Rohr + Isolierung) in den
Raum mit der untergebrachten Technologie vorzubereiten. Dies gilt auch für
nicht standardmäßig montierte Technologie.
Die Gegenstromanlage ist separat im Schacht der Gegenstromanlage oder im Technikschacht zu installieren. Der Schacht mit
Gegenstrom ist so zu positionieren, dass die Gegenstromrohrleitung vom Schacht in der Mittellinie des Pools und in Richtung der
Ableitungen des Gegenstromkörpers, das sich auf dem Poolskelett befindet, verläuft. Dadurch werden die geringsten Leistungsverluste
erzielt. Der maximale Abstand zum Außenumriss des Poolskeletts beträgt 2.000 mm. Wenn die Gegenstromanlage außerhalb der
Mittellinie des Poolskeletts angeordnet wird, wird ihre Leistung geringer.
Wärmepumpe – um die Pooltechnologie und die Wärmepumpe zu
verbinden, müssen Wege für die Verlegung der Verbindungsleitung
hergestellt werden (Aushubbreite mind. 200 mm, Rohrneigung 1,5°
über die gesamte Länge zum Schacht). Um die Wärmepumpe und die
Technologiewand zu verbinden, müssen im Versickerungsschacht am
tiefsten Punkt der Rohrleitung Trennmöglichkeiten für die Wasserableitung
vorgesehen werden. Die Bodenplatte der Wärmepumpe muss
ausreichend fest undwaagerecht sein (Betonfundament mit einer
Höhe von 150 mm, dessen Grundrissabmessungen die Abmessungen
der Wärmepumpe auf jeder Seite um mindestens 40 mm übersteigen). Die Wärmepumpe an einem geräumigen, sonnigen
Ort mit guter Lüftung aufstellen. Ihre Position muss eine reibungslose Luftzirkulation ermöglichen, siehe Anleitung zur jeweiligen
Wärmepumpe. Die Wärmepumpe kann durch ihren Betrieb eine beträchtliche Menge an Wasserkondensat erzeugen. Deshalb
muss mit seinem Auftreten und seiner Ableitung gerechnet werden. Stellen Sie sicher, dass sich die Anlage nach der Installation
in einer aufrechten Position ohne Neigung befindet. Stellen Sie die Maschine nicht an einem Ort auf, an dem Verunreinigungen,
korrosive Gase auftreten und sich Schmutz oder heruntergefallenes Laub ansammelt. Der Aufstellungsort darf nicht in der Nähe
von entzündlicher oder explosionsfähiger Atmosphäre mit allgemeiner Brandgefahr liegen. Beachten Sie bitte die Abstände zu
Hindernissen in Übereinstimmung mit der jeweiligen Anleitung zur Wärmepumpe. Installieren Sie die Wärmepumpe mind. 3.500 mm
von der Poolkante (nach ČSN 33 2000-7-702) und innerhalb einer Entfernung von 7.500 mm von der Pooltechnologie und bis zu
1.000 mm Höhenunterschied zwischen der Wasseroberfläche im Pool und der Unterkante der Wärmepumpe. Eine solche Installation
führt nicht zu einer übermäßigen Leistungsabnahme der Umlaufpumpe und auch nicht zu Wärmeverlusten in längeren Rohrleitungen.
Schacht zum bequemen
Trennen von Armaturen. Die
Trennung am tiefsten Punkt
muss das gesamte Wasser aus
dem System abfließen lassen
Pool
Wärmepumpe
Trennschacht
Skimmerpools ALBISTONE
2.
Technologie-
wand
Technik-
schacht/-wand
7
