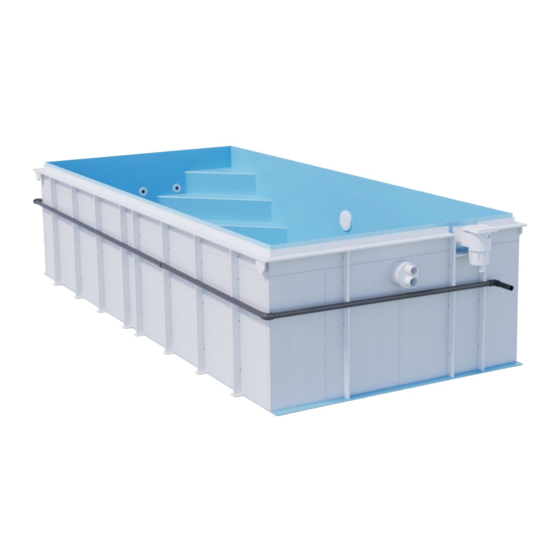

- Seite 1 Bauliche Vorbereitung Skimmer-Pools ALBISTONE ® G1 BENEFIT G1 PLUS Version: 12.10.2020 / Revision: 31.07.2021 L. V. www.ALBIXON.de...
-
Seite 2: Inhaltsverzeichnis
Herstellung der Untergrundplatte für die Endoberfläche Formular Stromleitungen Anmerkungen Sollten Sie weitere Informationen benötigen, zögern Sie bitte nicht, uns über unseren Kundendienst zu kontaktieren. Wir sind für Sie da. Kundendienst-Telefonnummer: 477 07 07 11 www.ALBIXON.de / Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS ®... -
Seite 3: Vermessen Und Bodenaushub
Vermessen und Bodenaushub 1. Grundrissmarkierung der Form des Pools. 2. Tiefe der Grube. 3. Vorbereitung für die Platzierung der sonstigen Technologie. Die richtigen Maße der Baugrube entnehmen Sie bitte der schematischen Zeichnung, die Bestandteil des Werkvertrages ist. Lassen Sie sich von einem Bauexperten schriftlich bestätigen, dass die Platzierung am vorgesehenen Ort baulich machbar ist und keine Leitungen in dem Grundstück verlaufen, die zur Kollision führen können. - Seite 4 Vermessen und Bodenaushub Grundriss der Baugrube für den Pool mit dem Schacht der Gegenstromanlage Technologiewand Trennschacht Wenn die Position des Technikschachts höher liegt als die Pooloberfläche, muss am tiefsten Punkt der Rohr- leitung ein Trennschacht hergestellt werden Bodenaushub Bodenplatte Pool Schachtrohr so platziert, dass es nicht in den Schacht der Gegenstromanlage...
- Seite 5 Vermessen und Bodenaushub 2. Tiefe der Grube – Berechnung. Die Tiefe der Grube für den Pool und der Grube für die Installation des Technikschachts ist entsprechend den Berechnungen unten zu bestimmen. Zuerst ist die Gesamttiefe der Baugrube für den Pool festzulegen. Als Zweites muss die Tiefe der Grube für die Installation des Technikschachts (des Schachts der Gegenstromanlage) ermittelt werden.
- Seite 6 Vermessen und Bodenaushub Ausführung von Bodenaushub und Sicherung der Umfassungswände. Aushub und Sicherung der Umfassungswände der Baugrube (falls aufgrund geologischer Gegebenheiten erforderlich) sollen nur von einer Fachfirma durchgeführt werden. Der Bodenaushub kann auch für die Landschaftsgestaltung der Umgebung verwendet werden, weshalb nicht sämtlicher Bodenaushub abtransportiert werden muss.
- Seite 7 Vermessen und Bodenaushub Vorbereitung für die Platzierung der sonstigen Pooltechnologie. Ein anderer möglicher Standort der Technologie ist die ALBIXON-Technikwand in eigenem Schacht oder an einem anderen Ort (Technikraum, Gartenhaus, …). Die Pooltechnologie sollte sich in einem Raum mit eingeschränktem Zugang (nicht für Unbefugte, Kinder) befinden, in dem die Umgebungstemperatur 40°C nicht überschreitet und in dem die Luftfeuchtigkeit...
-
Seite 8: Ebnen Des Baugrubenbodens Und Entwässerung Der Bodenplatte
Ebnen des Baugrubenbodens und Entwässerung der Bodenplatte 1. Installation des Erdungsbands und des Drainagesets (des Schachtrohrs) 1. Phase. Auf dem Boden, am Umfang der Grube muss ein Erdungsband gemäß den geltenden Normen installiert werden. Weitere Informationen zu elektrischen Leitungen finden Sie im Abschnitt Stromleitungen. Schacht Bei einem Pool von mehr als 8 m Länge –... - Seite 9 Ebnen des Baugrubenbodens und Entwässerung der Bodenplatte 3. Abschließende Verschüttung mit Kies 3. Phase. Auf die erste Kiesschicht mit der mit Geotextilie abgedeckten Drainageleitung eine weitere ca. 100 mm dicke Kiesschicht (Körnung 8 – 16 mm) auftragen. Der Kies muss ausreichend verdichtet werden – achten Sie jedoch darauf, die Drainageleitung nicht zu beschädigen.
-
Seite 10: Betonieren Der Bodenplatte
1. Vorbereitung der Schalung zum Betonieren. Bauen Sie die Schalung gemäß den Grundrissabmessungen auf S. 4 auf der verdichteten Schicht. Die Schalungshöhe 200 mm muss abhängig von anderen Höhenmaßen auf Seite 5 angepasst werden. Die Schalung muss horizontal sein. Vorgeschriebee Ebenheit der Schalung +/- 2 mm über den gesamten Umfang. -
Seite 11: Meldung Der Baulichen Vorbereitung
Stellplatz für Einfahrt Zuwegung zum Grund- Fahrzeug mit stück dem Pool zum Aufstellen Bitte senden Sie dieses Formular zusammen mit der vollständigen Fotodokumentation an: montaze.bazeny@albixon.cz *Das leere Formular finden Sie auf Seite 21. Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®... -
Seite 12: Aufsetzen Des Poolskeletts Und Montage Der Pooltechnologie
Aufsetzen des Poolskeletts und Montage der Pooltechnologie 1. Wärmedämmung verlegen. 1. Phase Wärmedämmung (extrudiertes Polystyrol 30 mm dick, min. Druckfestigkeit 200 kPa) auf die Bodenplatte unter dem Boden des Pools legen und gegen Verschieben sichern. 2. Einsetzen des Poolskeletts in die Grube (in Zusammenarbeit mit dem Lieferanten) 2. -
Seite 13: Verstrebung Des Pools
Verstrebung des Pools Verstrebung des Poolskeletts Vor dem Betonieren muss das Poolskelett in geeigneter Weise verstrebt werden. Die Verstrebung wird durchgeführt, um eventuelle Verformungen des Poolskeletts zu vermeiden. Verformungen können durch unachtsamen Umgang mit Beton (z. B. beim Verfüllen mit einem zu flüssigen Beton, durch Einstampfen des Betons…) oder durch zu viel nachgefülltes Wasser entstehen. -
Seite 14: Betonummantelung Des Pools
Betonummantelung des Pools 1. Ausmauern der Stützwände und Betonummantelung des Poolskeletts Vor Beginn der Ausmauerung und der Betonummantelung müssen alle zu betonierenden Technologieelemente (z.B. Zirkulationsdüsen, Rohrleitungen, Armaturen usw.) mit einer geeigneten Isolierung versehen werden, z. B. Überzieher aus Mirelon mit einer Dicke von 10 mm. Dadurch wird die Wärmedämmung dieser Komponenten gewährleistetet, de- ren Wärmeausdehnung und Schutz vor Beschädigungen während des Betonierens ermöglicht. -
Seite 15: Verankerung Von Wänden Des Poolskeletts
Betonummantelung des Pools 2. Betonieren des Technikschachts (wenn im Werkvertrag enthalten) Der Technikschacht muss ummauert, nicht mit Beton ummantelt werden. Der untere Teil des Technikschachts muss mit Beton verankert und danach mit ca. 150 mm dickem Beton bis zum oberen Kunststoffkragen ummantelt werden, der in der Untergrundplatte für die Endoberfläche einbetoniert werden muss. -
Seite 16: Herstellung Der Untergrundplatte Für Die Endoberfläche
Herstellung der Untergrundplatte für die Endoberfläche 1. Maßnahmen gegen Beschädigung der Außenhülle des Pools. Das Poolskelett ist anschließend in geeigneter Weise umlaufend gegen Beschädigungen zu sichern, z.B. mit einem Mirelon-Band abzukleben, um die Außenhülle des Pools vor Beschädigungen durch scharfe Gegenstände zu schützen und gleichzeitig die Dehnung zu ermöglichen. - Seite 17 Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®...
-
Seite 18: Möglichkeiten Des Baulichen Abschlusses Von Albistone-Pool
MÖGLICHKEITEN DES BAULICHEN ABSCHLUSSES VON ALBISTONE-POOL: MÖGLICHKEITEN DES BAULICHEN ABSCHLUSSES VON ALBISTONE-POOL: Bördelrohr Bördelrohr Bewehrungsdraht Bewehrungsdraht durch Rand geführt durch Rand geführt Dauerelastischer Kitt Dauerelastischer Kitt Pflaster Pflaster Mirelon Mirelon Beton Beton Beton gebrochener Zuschlag Beton gebrochener Zuschlag Poolrand X-SHAPE Pflaster Beton mit Bewehrungsmatte... - Seite 19 Die Abgabe dieser ordnungsgemäß ausgefüllten und bestätigten Erklärung durch den Kunden ist Vertragsbedingung für die Übergabe des Arbeitsplatzes und den Beginn der Arbeit durch ALBIXON a.s. ALBIXON a.s. weist darauf hin, dass im Falle einer Verzögerung der Mitteilung der Baubereitschaft der im Vertrag festgelegte Liefertermin um diesen Zeitraum verlängert wird.
- Seite 20 Die Abgabe dieser ordnungsgemäß ausgefüllten und bestätigten Erklärung durch den Kunden ist Vertragsbedingung für die Übergabe des Arbeitsplatzes und den Beginn der Arbeit durch ALBIXON a.s. ALBIXON a.s. weist darauf hin, dass im Falle einer Verzögerung der Mitteilung der Baubereitschaft der im Vertrag festgelegte Liefertermin um diesen Zeitraum verlängert wird.
-
Seite 21: Formular
Fotodokumentation der Zuwegung von der Straße zur Grube Stellplatz für das Einfahrt Fahrzeug Zuwegung zum Grund- mit dem stück Pool zum Aufstellen Bitte senden Sie dieses Formular zusammen mit der vollständigen Fotodokumentation an: montaze.bazeny@albixon.cz Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®... -
Seite 22: Stromleitungen
Stromleitungen / Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS ®... -
Seite 23: Kabel Für Filterpumpe Ohne Poolwasseraufbereitung (Salzelektrolyse-Anlage, Uv-Lampe, Ionisator)
Stromleitungen Filtration; Wärmepumpe XHP60-160 ohne Gegenstromanlage Zuleitungskabel CYKY 3 J x 4 + CY 6 gelbgrün (Potentialausgleich, nachfolgend kurz PA) einschließlich Schutzschalter mit 30 mA Reststrom Zuleitungskabel-Schutzschalter 20A/1/B n Haus-Hauptschutzschalter 25A/3/B Filtration; Wärmepumpe XHP60-160 mit Gegenstromanlage Zuleitungskabel CYKY 5 J x 4 + CY 6 gelbgrün (Potentialausgleich, nachfolgend kurz PA) einschließlich Schutzschalter mit 30 mA Reststrom Zuleitungskabel-Schutzschalter 20A/3/B n Haus-Hauptschutzschalter 25A/3/B... -
Seite 24: Sicherheitsempfehlungen
Stromleitungen Kabel für Poolleuchten n Kabel zwischen Leuchte bis 50W und Lichttrafo CYKY 3 J x 2,5 n Kabel zwischen Leuchte bis 100W und Lichttrafo CYKY 2 J x 4 n Kabel zwischen Leuchte 300W und Lichttrafo CYKY 2 J x 6 n Schutzschalter im Poolschaltkasten für den Lichttrafo wird anhand der endgültigen Summe der Werte (W) der Leuchten bestimmt Kabel für Wärmepumpe XHP/XHPFD 40-140... - Seite 25 Stromleitungen Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®...
- Seite 26 Stromleitungen / Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS ®...
- Seite 27 Stromleitungen Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®...
- Seite 28 Stromleitungen / Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS ®...
-
Seite 29: Anmerkungen
Anmerkungen Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®... - Seite 30 Anmerkungen / Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS ®...
- Seite 31 Anmerkungen Skimmerpools ALBISTONE G1 BENEFIT/G1 PLUS / ®...
- Seite 32 Vielen Dank, dass Sie die Produkte von ALBIXON verwenden ALBIXON Callcenter: 477 07 07 11 www.ALBIXON.de In dieser Anleitung werden illustrative Fotos verwendet. Satz- und Druckfehler vorbehalten.
