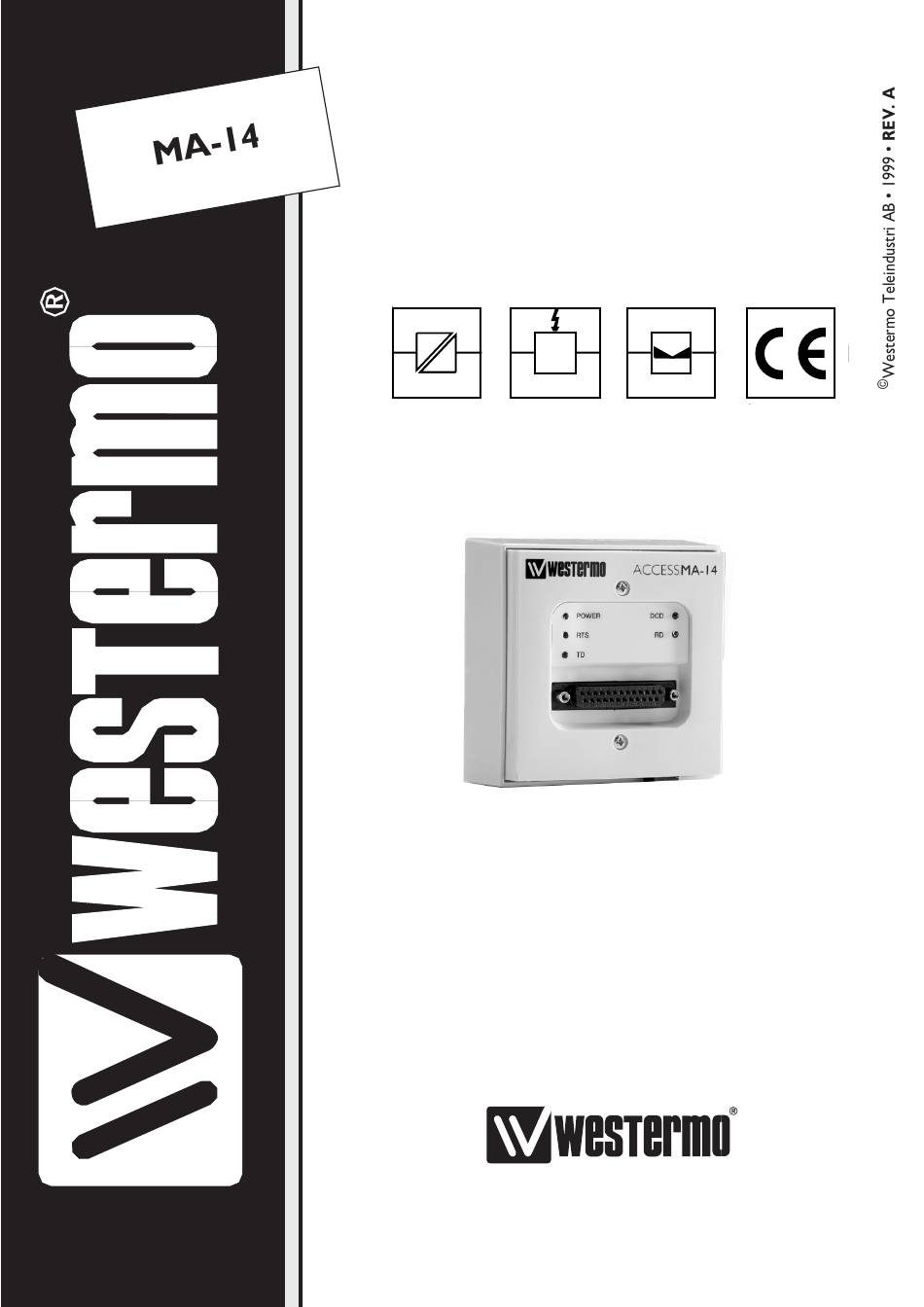

INSTALLATIONSANVISNING
INSTALLATION MANUAL
INSTALLATIONS ANLEITUNG
MANUEL D'INSTALLATION
6014-2013
Galvanic
Transient
Balanced
CE
Isolation
Protection
Transmission
Approved
Korthållsmodem
Short haul modem
Kurzstreckenmodem
Modem Courte Distance
AUDIN Composants & système d'automatisme
7 bis rue de Tinqueux 51100 REIMS - France
Tel. 03 26 04 20 21 • Fax 03 26 04 28 20 • http://www.audin.fr • E-mail info@audin.fr
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Westermo ACCESSMA-14
Inhaltszusammenfassung für Westermo ACCESSMA-14
- Seite 1 INSTALLATIONSANVISNING INSTALLATION MANUAL INSTALLATIONS ANLEITUNG MANUEL D’INSTALLATION 6014-2013 Galvanic Transient Balanced Isolation Protection Transmission Approved Korthållsmodem Short haul modem Kurzstreckenmodem Modem Courte Distance AUDIN Composants & système d'automatisme 7 bis rue de Tinqueux 51100 REIMS - France Tel. 03 26 04 20 21 • Fax 03 26 04 28 20 • http://www.audin.fr • E-mail info@audin.fr...
-
Seite 2: Specifikationer
Specifikationer Asynkron, full/halv duplex eller simplex Överföring Gränssnitt 1 EIA RS-232-C/ITU-T V.24, 25-polig D-sub, hylsa 10 mA balanserad strömslinga, Gränssnitt 2 frånskiljbar 5-polig skruvplint Överföringshastighet Upp till 38 400 bit/s 1 500 V Isolationsspänning Överspänningsskydd Gränssnitt 2: genombrottsspänning sändare 15 V, mottagare 5,8V Avledning 0,6 kW under 1 ms Power, TD, RD, RTS, DCD... - Seite 3 Inställningar MA-14 kan genom en rad inställningsmöjligheter anpassas till ett flertal olika driftsförhå- landen. Skruva bort skruvarna som håller frontpanelen och lyft bort den, därefter kan switchinställning göras. Omkopplaren som är monterad på kretskortet har placering och funktion enligt följande: Placering på...
- Seite 4 Anslutningar Linjeanslutningen sker till plint X2. Strömförsörjning kan ske via nätadapter (PS-8, ansluts i X1) eller X4 samt via den 25-poliga D-sub kontakten. 5 4 3 2 1 Underifrån Linjeanslutning 5-polig skruvplint Riktning Anslutnings- ITU-T V.11 nummer Benämning Mottagare Mottagare R–...
- Seite 5 Strömmatning Plint X4 Anslutnings- ±12 V DC 25–35 V DC nummer +12 V Ej ansluten –12 V – Linjekoppling MA-14 MA-14 Tvinnade trådpar Mottagare Sändare T– R– Sändare Mottagare R– T– Skärm* Skärm* * Om skärmad kabel används, anslut skärmen endast i en ände för att undvika jordströmmar. 6014-2013...
- Seite 6 Tips MA-14 är DCE (Data Communication Equipment), vilket är det vanliga hos kommunika- tionsutrustning, ex. modem. Andra utrustningar kan vara av typ DTE (Data Terminal Equipment), ex. PC, terminaler och skrivare. Nedan visas förslag till standardkablage. Om det uppkommer något problem vid inkoppling av MA-14 kan lysdiodsindikeringarna vara till värdefull hjälp vid felsökning.
- Seite 7 ANTECKNINGAR ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6014-2013...
- Seite 8 Specifications Asynchronous, full/half duplex or simplex Transmission Interface 1 EIA RS-232-C/ITU-T V.24, 25-pin D-sub, female 10 mA balanced current loop, half/full duplex, Interface 2 5-position detchable screw-terminal Transmission speed Up to 38 400 bit/s 1 500 V Isolation voltage Surge protection Interface 2: breakdown voltage transmitter 15 V, receiver 5.8 V Discharge 0.6 kW for 1 ms...
-
Seite 9: Switch Settings
Switch settings MA-14 has a variety of settings for different applications. The switches are placed under the top cover which can be removed by the two screws. The switches are mounted on the circuit board as shown below: Location on circuit board: Transmitter (carrier) activated by Always active... - Seite 10 Connections Line connection to X2. Power is supplied either with (PS-8, connects to X1) or X4 or through the 25 pin D-sub. 5 4 3 2 1 Line connections Below 5-position screw-terminal Direction Connection ITU-T V.11 Description Receiver Receiver R– Transmitter Transmitter T–...
- Seite 11 Power supply Screw terminal X4 Connection ±12 V DC 25–35 V DC +12 V Not connected –12 V – Line connection MA-14 MA-14 Twisted pairs Receiver Transmitter T– R– Transmitter Receiver R– T– Shield* Shield* * If shielded cable is used connect only shield in one end to avoid ground currents. 6014-2013...
- Seite 12 Hints The RS-232 interface on the MA-14 is configured as DCE (Data Communication Equipment). Most printers, PC’s and terminals are set as DTE (Data Terminal Equipment). Some recomendation of cable configurations are given below. If any problems do occur on set up of the MA-14, the LED’s will be helpful. •...
- Seite 13 OWN COMMENTS ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6014-2013...
-
Seite 14: Technische Daten
Technische Daten Asynchron, Voll-/Halbduplex oder Simplex Übertragung Schnittstelle 1 EIA RS-232-C/ITU-T V.24, 25polige Sub-D-Buchse ± 10 mA-Stromschleife (symmetrisch, W1), 5polige Schnittstelle 2 Klemmleiste Übertragungsrate Bis zu 38,4 KBit/s 1500 V Isolationsspannung Überspannungsschutz Schnittstelle 2: Durchbruchspannung Sender 15 V, Empfänger 5,8 V Betrieb, TD, RD, RTS, DCD Leuchtdioden Isolation... -
Seite 15: Dip-Schalter Einstellung
DIP-Schalter Einstellung Das MA-14 bietet verschiedene Einstellungsmöglichkeiten für verschiedene Applikationen. Die DIP-Schalter befinden sich unter der oberen Abdeckung, weklche mit zwei Schrauben entfernt werden kann. Die Schalter sind wie unten gezeigt zu finden. DIP-Schalter auf der Platine: Sender (Träger) aktiviert durch Immer aktiv 1 2 3 4 5 6 7 8 9 J1 J2... -
Seite 16: Anschlüsse
Anschlüsse Leirtungsanschluss X2. Spannungsversorgung entweder mit PS-8 über X1 oder X4 oder über 25-pol. Sub-D 5 4 3 2 1 Leitungsanschluss unten 5-polige Schraubklemme Richtung Anschluss ITU-T V.11 Beschreibung Empfänger Empfänger R– Sender Sender T– Schirm Terminalanschluss (DÜE) (RS-232-C/V.24, 25/9-pol. Sub-D, Male/Female oder RJ-45) Richtung Anschluss ITU-T V.24... - Seite 17 Spannungsversorgung Schraubklemme X4 Anschluss ±12 V DC 25–35 V DC +12 V nicht benutzt –12 V – Leitungsanschluss MA-14 MA-14 Twisted Pair Empfänger Sender T– R– Sender Empfänger R– T– Schirm* Schirm* * Bei Anwendung von Abgeschirmten Leitungen, sollte der Schirm, zur Vermeidung von Erdstömen, nur auf einer Seite aufgelegt werden.
- Seite 18 Tips Die RS-232 Schnittstelle des MA-14 ist als DÜE (Daten Übertragungs Einheit) konfigu- riert. Die meisten Drucker, PC´s und Terminals sind als DEE (Datenendeinrichtung) konfiguriert. Einige Kabelbelegungen sind unten aufgeführt. Bei Problemen mit der Einstellung des MA-14 können die LED´s hilfreich sein •...
- Seite 19 EIGENE KOMMENTARE ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Seite 20 Spécifications MA-14 Asynchrone, full/half duplex ou simplex Transmission Interface 1 EIA RS-232-C/ITU-T V.24 Connecteur sub-D 25 points femelle DCE boucle de courant équilibrée ±10 mA Interface 2 Bornier à vis 5 points détachable Vitesse Jusqu'à 38 400 bit/sec 1 500 Volts Tension d’isolement Protection surtension Interface 2: Tension de claquage émetteur...
- Seite 21 Configuration des Micro-Interrupteurs Le MA-14 peut s’adapter à divers environnements en fonction de la configuration des micro-interrupteurs Les micro-interrupteurs sont situés en dessous du capot fixé par les 2vis. Les micro-interrupteurs sont installés sur la carte circuit imprimé et indiqués comme suit : Emplacement des micro-interrupteurs : Emetteur(porteuse) activé...
- Seite 22 Connexions Connexions ligne sur X2 L’alimentation est fournie soit par le bloc alimentation secteur (PS-8 connecté à X1) ou par X4 ou bien au travers du connecteur Sub-D 25 points 5 4 3 2 1 Connexions ligne Dessous (bornier à vis 5 points) Direction N°...
- Seite 23 Alimentation Bornier à vis X4 Connexion ±12 V DC 25–35 V DC N° +12 V Non Connecté –12 V – Connexion Ligne MA-14 MA-14 Paires torsadées Récepteur Emetteur T– R– Emetteur Récepteur R– T– Blindage* Blindage* * Si on utilise un câble blindé, connecter le blindage uniquement à une extrémité afin d’éviter les retours de courant de terre.
-
Seite 24: Conseils Pratiques
Conseils Pratiques L’interface RS-232 du MA-14 est configurée en DCE (Data Communication Equipment). La plupart des imprimantes, PC et terminaux sont configurés en DTE (Data Terminal Equipment). Plusieurs recommandations pour la réalisation du câble sont fournies ci- dessous. Si certains problèmes apparaissent durant la configuration du MA-14, l’état des indica- teurs LED sera utile. - Seite 25 VOS REMARQUES ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................6014-2013...
-
Seite 28: Block Diagram
Block diagram Line RS-232-C/V.24/V.28 +12V & +12V +12V –12V Receiver +12V Transmitter Shield Power- supply – STAB +12V –12V – 1 2 3 J1/J2 25-35V – AUDIN Composants & système d'automatisme 7 bis rue de Tinqueux 51100 REIMS - France Tel.
