Details Wandprofil- Und Trägerbefestigung - Gardendreams Easy Edition Montageanleitung

DE - Montageanleitung : Vorbereitung Wandprofile DETAILS und Pfosten
DE - Montageanleitung : Vorbereitung Wandprofile DETAILS und Pfosten
Details Wandprofil- und Trägerbefestigung
Pos 13
Selbstklebend PE-band
Pos 1
Ø 5
4

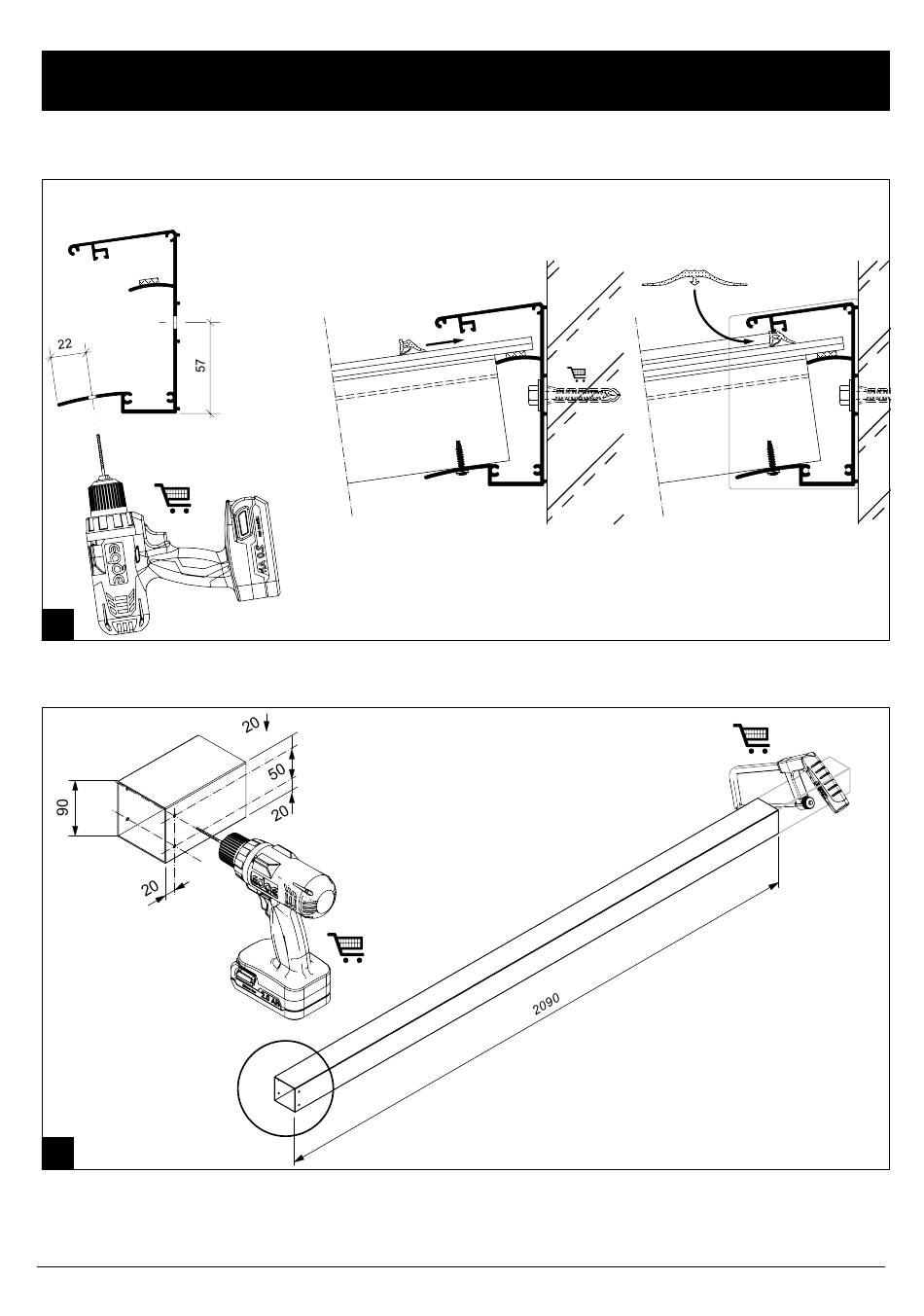

Bohren Sie die Wandprofile vor. Halten Sie sich dabei an die obigen Detailskizzen und die in Schritt 3 angegebenen Maße.
Kleben Sie das Selbstklebend PE-band in das Wandprofil
Ø 5
5
Bohren Sie die Pfosten vor. Halten Sie sich dabei an die obigen Detailskizzen und Maße.
Wenn ein Montagefuß auf den Boden kommt, sägen Sie die Pfosten auf Maß.
Bei Montage der Pfosten im Boden, die Pfosten nicht kürzen!! (siehe Seite 21 und 22)
Eindruck Gummi gut unter den Rand des Wandprofils drücken.
*
Ø 8,5
Pos 14
Befestigungsmittel zur Wandbefestigung sind NICHT im Lieferumfang enthalten. Sie müssen
diese selbst besorgen, da die Befestigung je nach Situation unterschiedlich ist und vom
Untergrund oder der Baukonstruktion abhängt, an der die Befestigung angebracht werden soll.
Erkundigen Sie sich in einem Baufachhandel, welche Befestigungsmittel in Ihrer Situation
verwendet werden sollten, und verwenden Sie nur Befestigungsmittel aus Edelstahl.
*
Der Bohrdurchmesser kann von Ø 8,5 mm abweichen, je nach Wahl der Befestigungsmittel.
A
detail
A
GD.200.2324.001.0
Träger Gummi gut unter den Rand des Wandprofils bis gegen das Eindruck Gummi drücken.
Pos 5
7
Easy Edition
300x300 cm
Mit 8,76 mm VSG Eindeckung
Pos 10
