Gardendreams Easy Edition Montageanleitung Seite 5

DE - Montageanleitung: Vorbereitung Rinnenverst ä rkungsprofile
a
17
50
Pos 22
4x Ø 5
17
50
Ø 5
Ø 5
Pos 21
Rinnenverstärkungsprofil
2

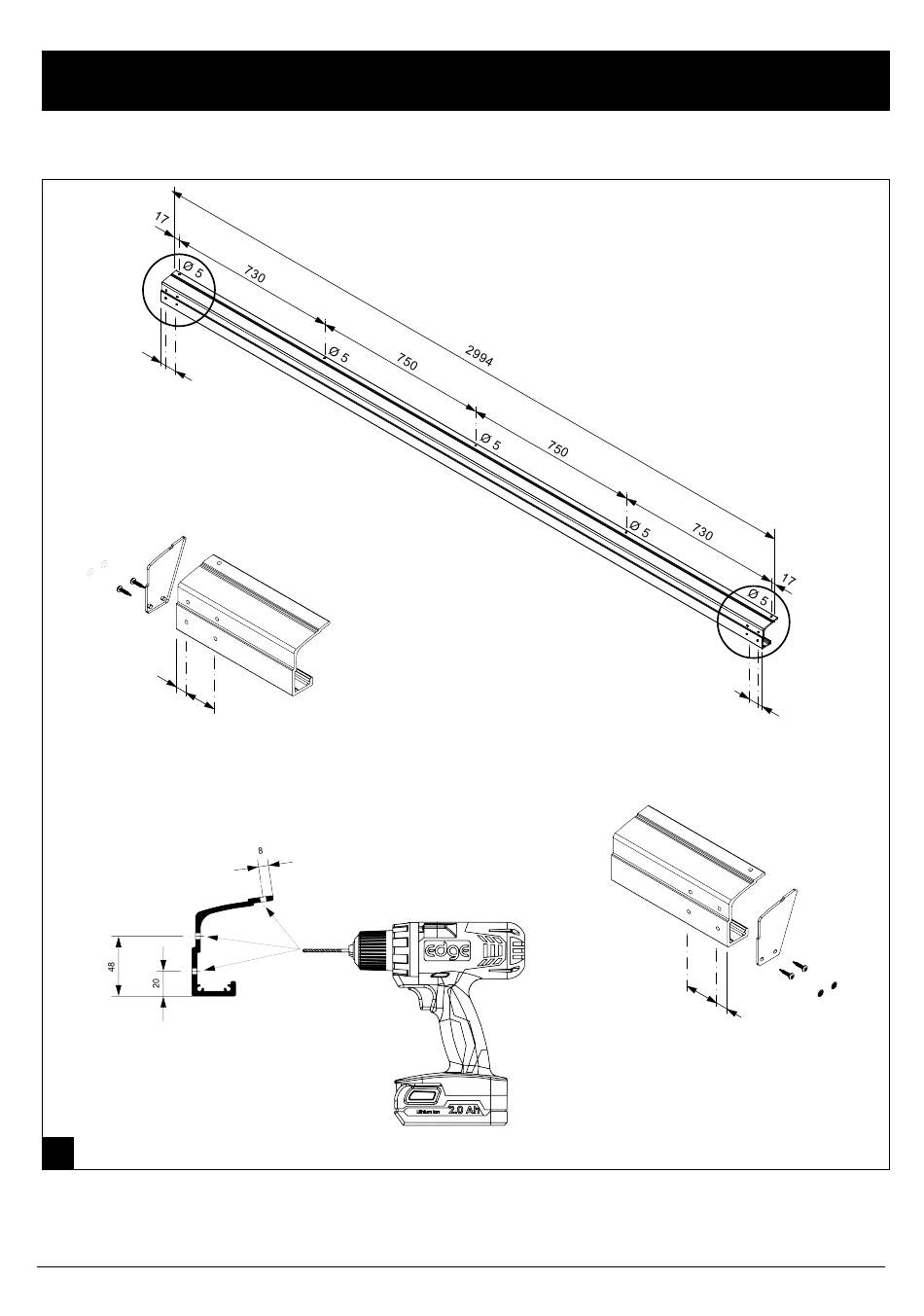

Bohren Sie die Rinnenverstärkungsprofile vor. Halten Sie sich dabei an die obigen Detailskizzen und die in Schritt 2b angegebenen Maße.
Bohren Sie die Rinnenprofile vor. Halten Sie sich dabei an die obigen Detailskizzen und die in Schritt 2b angegebenen Maße.
Montieren Sie die Endplatten am Ende der Rinnenverstärkungsprofile laut obigen Detailskizzen.
a
detail
Ø 5
GD.200.2324.001.0
Pos 21
Rinnenverstärkungsprofil
5
Easy Edition
300x300 cm
Mit 8,76 mm VSG Eindeckung
b
50
17
b
detail
Pos 22
4x Ø 5
50
17
