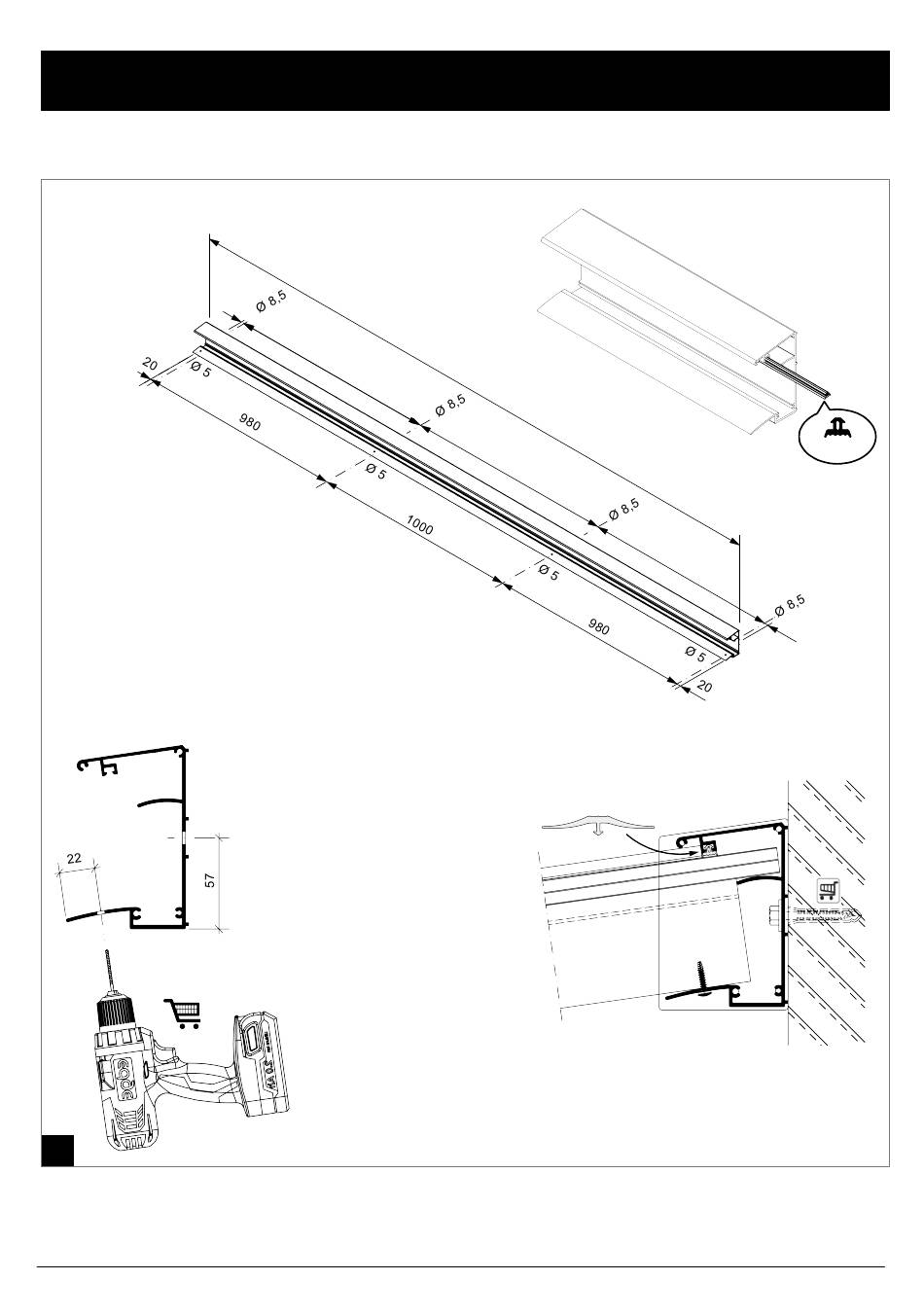

DE Montageanleitung: Vorbereitung Wandprofil und Anbringen des Gummis im Wandprofil
20
Details Wandprofil- und Trägerbefestigung
Pos 1
Ø 5
3
Bohren Sie die Wandprofile vor. Halten Sie sich dabei an die in der Skizze angegebenen Maße und die Detailskizzen in Schritt 3.
Pos 1
Wandprofil
980
*
Ø 8,5
Gummi gut unter den Rand des Wandprofils drücken.
Befestigungsmittel zur Wandbefestigung sind NICHT im Lieferumfang enthalten. Sie müssen
diese selbst besorgen, da die Befestigung je nach Situation unterschiedlich ist und vom
Untergrund oder der Baukonstruktion abhängt, an der die Befestigung angebracht werden soll.
Erkundigen Sie sich in einem Baufachhandel, welche Befestigungsmittel in Ihrer Situation
verwendet werden sollten, und verwenden Sie nur Befestigungsmittel aus Edelstahl.
*
Der Bohrdurchmesser kann von Ø 8,5 mm abweichen, je nach Wahl der Befestigungsmittel.
V
300300-08/17DE
RS
Ziehen Sie den Profilgummi in das Wandprofil ein.
3000
1000
Pos 10
6
Easy Edition
300x300 cm
Pos 11
980
20
