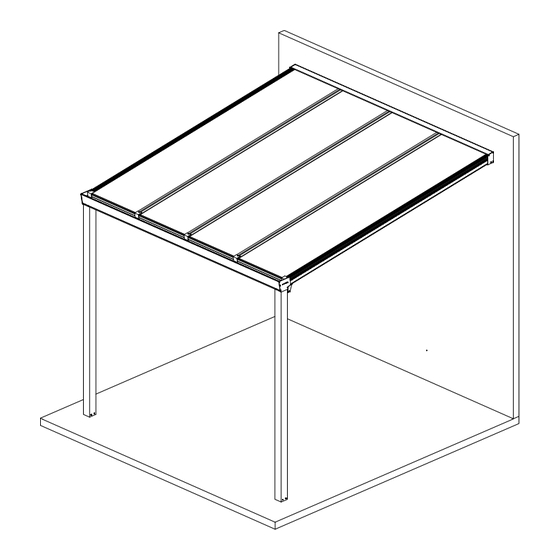

- Seite 1 Easy Edition Veranda 300x300 cm Mit 8,76 mm VSG Eindeckung DE - Montageanleitung DIN EN 1090-1 2012 REG.-NR. 0115536 GD.200.2324.001.0 V21.02...
- Seite 2 Easy Edition 300x300 cm DE - Montageanleitung Mit 8,76 mm VSG Eindeckung Anleitung für Endverbraucher und Monteure: Schutzmaßnahmen und Sicherheitsanweisungen: Sehr geehrter Kunde! Warnung! - Wenn Ihre Veranda über eine Beleuchtung oder Beheizung Wir danken Ihnen für den Kauf dieser Veranda. Diese Anleitung verfügt, dürfen die Elektroinstallationen nur von einem...
-
Seite 3: Inhalt Des Pakets
Easy Edition 300x300 cm DE - Montageanleitung : Verpackungsinhalt Mit 8,76 mm VSG Eindeckung Öffnen Sie die Verpackung vorsichtig!!! Prüfen Sie den Inhalt auf Vollständigkeit und Transportschäden!!! Machen Sie bei Transportschäden deutliche Fotos und setzen Sie sich mit Ihrem Händler in Verbindung !!! INHALT DES PAKETS: Pos. -
Seite 4: Detail Pfostenbefestigung
Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung Rinnenprofile Mit 8,76 mm VSG Eindeckung Ø 5 Pos 2 Detail Pfostenbefestigung 4x Ø 5 Pos 2 Rinnenprofil 4x Ø 5 Ø 82 45,5 45,5 Detail Wasserableitung Pos 2 Ø 82 mm Bohren Sie die Rinnenprofile vor. - Seite 5 Easy Edition 300x300 cm DE - Montageanleitung: Vorbereitung Rinnenverst ä rkungsprofile Mit 8,76 mm VSG Eindeckung Pos 21 Rinnenverstärkungsprofil Pos 22 detail 4x Ø 5 detail Ø 5 Pos 22 Ø 5 4x Ø 5 Ø 5 Pos 21 Rinnenverstärkungsprofil Bohren Sie die Rinnenverstärkungsprofile vor.
- Seite 6 Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung Rinnenver s tärkungsprofile DETAILS Mit 8,76 mm VSG Eindeckung GD.200.2324.001.0 V21.02...
- Seite 7 Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung Wandprofile Mit 8,76 mm VSG Eindeckung Pos 1 Wandprofil 3000 Bohren Sie die Wandprofile vor. Halten Sie sich dabei an die in der Skizze angegebenen Maße und die Detailskizzen in Schritt 4.
-
Seite 8: Details Wandprofil- Und Trägerbefestigung
Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung Wandprofile DETAILS und Pfosten DE - Montageanleitung : Vorbereitung Wandprofile DETAILS und Pfosten Mit 8,76 mm VSG Eindeckung Details Wandprofil- und Trägerbefestigung Träger Gummi gut unter den Rand des Wandprofils bis gegen das Eindruck Gummi drücken. -
Seite 9: Vorbereitung 8,76 Mm Vsg Dachglas
Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung Plattenstopper und VSG-Dachscheiben Mit 8,76 mm VSG Eindeckung 1 Stück pro Veranda 2 Stück pro Veranda 1 Stück pro Veranda Ø 5 Ø 5 Ø 5 Pos 7a Pos 7b Pos 7c Bohren Sie die Plattenstopper vor, wie in den obigen Detailskizzen beschrieben. -
Seite 10: Verteilung Der Träger
Easy Edition 300x300 cm DE - Montageanleitung : Maßeverteilung Dachträger und Querschnitt Mit 8,76 mm VSG Eindeckung VERTEILUNG DER TRÄGER 667 mm 695 mm 695 mm 667 mm 750 mm 750 mm 750 mm 750 mm 3000 mm Pos 10... - Seite 11 Easy Edition 300x300 cm DE - Montageanleitung : Vorbereitung und Maße der U-Elemente Mit 8,76 mm VSG Eindeckung Pos 18 Pos 18 Bohren Sie die U-Elemente vor. Bohrdurchmesser je nach verwendeten Befestigungsmitteln. Pos 18 Pos 18 Befestigen Sie die U-Elemente am Boden und den ersten Teil des Wandprofils an der Wand. Halten Sie sich dabei an die in der Skizze angegebenen Maße.
- Seite 12 Easy Edition 300x300 cm DE - Montageanleitung : Maßkontrolle und Kontrolle der rechten Winkel Mit 8,76 mm VSG Eindeckung 4268 mm Pos 18 U-element Montieren Sie mithilfe einer Wasserwaage den zweiten Teil des Wandprofils an die Wand. Kontrollieren Sie anhand der Diagonalmaße, ob die Veranda im rechten Winkel ausgerichtet ist.
- Seite 13 Easy Edition 300x300 cm DE - Montageanleitung : Anbringen des Gummis im Wandprofil und Aufstellung der Pfosten Mit 8,76 mm VSG Eindeckung Pos 5 Pos 5 Pos 5 Pos 18 Einweg-Abstandhalter 7 mm Schieben Sie die ersten zwei Pfosten über die U-Elemente. Halten Sie 10 mm Abstand von den Pfosten zum Boden, um den Wasserabfluss zu ermöglichen.
- Seite 14 Easy Edition 300x300 cm DE - Montageanleitung : Montage Endkappen und Rinnenverbinder Mit 8,76 mm VSG Eindeckung Rinne und Endplatte gut entfetten. Rinne und Endplatte gut entfetten. Pos 5 Pos 5 Schritt 1 Schritt 2 Schritt 3 Verschrauben Sie die Rinne nur Schieben Sie das Rinnenverstärkungsprofil...
- Seite 15 Easy Edition 300x300 cm DE - Montageanleitung : Montage des ersten Zwischenträgers und Rinnenverstärkungsprofil Mit 8,76 mm VSG Eindeckung Schneiden Sie das erste Erhöhungsprofil auf lange 667 mm Pos 12 Pos 4 Pos 3 Pos 12 Pos 4 Pos 5 Pos 5 Tipp: Verwenden Sie vorzugsweise Baustützen zur vorübergehenden Stützung.
- Seite 16 Easy Edition 300x300 cm DE - Montageanleitung : Montagedetails Höhungsprofile in der Rinne Mit 8,76 mm VSG Eindeckung Träger Gummi Pos 11 Höhungs Profil mit Gummi für 4 seitige Glasauflage Pos 12 Pos 3 Pos 2 Pos 21 Pos 5 Höhungs Profil mit Gummi für 4 seitige Glasauflage in der Rinne einhaken...
- Seite 17 Easy Edition 300x300 cm DE - Montageanleitung: DE - Montageanleitung: Montage zweites Rinnenteil und rechter Seitenträger Mit 8,76 mm VSG Eindeckung Pos 8 Pos 17 Pos 3 Pos 3 Pos 9 Pos 12 Pos 4 Pos 5 Pos 5 Pos 1...
- Seite 18 Easy Edition 300x300 cm DE - Montageanleitung: Montage und Verteilung der übrigen Zwischenträgers Mit 8,76 mm VSG Eindeckung Pos 17 Pos 17 Pos 3 Pos 3 Pos 4 Pos 12 Pos 5 Pos 5 Detailskizze Detailskizze Montage Träger an Wandprofil Montage Träger an Rinnenverstärkungsprofil...
- Seite 19 Easy Edition 300x300 cm DE - Montageanleitung: Montage der lester und Endplatten Höhungsprofile Mit 8,76 mm VSG Eindeckung Lester Fach vororth exact einmessen Theoretische Maße = 667 mm Pos 8 Pos 12 Pos 4 Pos 17 Pos 17 Pos 17...
-
Seite 20: Detail Kürzen Der Abdeckgummis
Easy Edition DE - Montageanleitung: Montieren der übrigen Dachscheiben, der Abdeckgummis und des Blattfängers Pos 4 Pos 5 Pos 5 Detail Kürzen der Abdeckgummis Pos 19 Detail Anbringen des Blattfängers Pos 4 Pos 2b Pos 5 Setzen Sie den Blattfänger ein. -
Seite 21: Details Platten Stopper Montiert
Easy Edition 300x300 cm DE - Montageanleitung: Montage Platten Stopper DE - Montageanleitung: Montage Platten Stopper Mit 8,76 mm VSG Eindeckung Pos 7a Pos 7b Pos 7c Pos 4 Pos 4 Pos 5 Pos 5 Pos 7a Pos 7b Pos 7c Details Platten Stopper montiert Montieren Sie die Platten Stopper mit Schrauben der Größe 4,2 x 32. - Seite 22 Easy Edition 300x300 cm DE - Montageanleitung: alternative Bodenbefestigung und Wasserableitung Mit 8,76 mm VSG Eindeckung ALTERNATIVE BODENBEFESTIGUNG und WASSERABLEITUNG mit U-Elementen Pos. 18, die im Lieferumfang enthalten sind Detail Fundierung und Entwässerung mit Grobkies TIPP!!! Es empfiehlt sich, bei der Entwässerung in den Boden mithilfe von Grobkies das Wasser über mehrere Pfosten abzuleiten, damit die Entwässerung aufgeteilt wird!
- Seite 23 Easy Edition 300x300 cm DE - Montageanleitung: OPTION ! Bodenanker aus Kunststoff mit Regenwasserableitung Mit 8,76 mm VSG Eindeckung ALTERNATIVE BODENBEFESTIGUNG und WASSERABLEITUNG mit Bodenanker aus Kunststoff, ZUSÄTZLICH ERHÄLTLICH bei Ihrem Easy-Edition-Händler!!! Bodenanker aus Kunststoff mit Regenrinnenanschlussstück Detail montiert !! Als Zusatzoption erhältlich bei Ihrem Easy-Edition-Händler!
