• Reinigen Sie die Außenflächen der
Pumpen und der Schläuche mit einem
Tuch, das mit einem der im Abschnitt
„Reinigung & Wartung" aufgeführten
Desinfektionsmittel befeuchtet ist.
• Stellen Sie die Pumpen im Ihrem
Arbeitsbereich auf.
Beim Einsatz des Milliflex Oasis
einer horizontalen Laminar-Flow-Werkbank,
sollte zwischen der Vorderseite der Pumpen
und der Vorderkante der Werkbank ein Ab-
stand von mindestens 160 mm eingehalten
werden (siehe Abbildung).

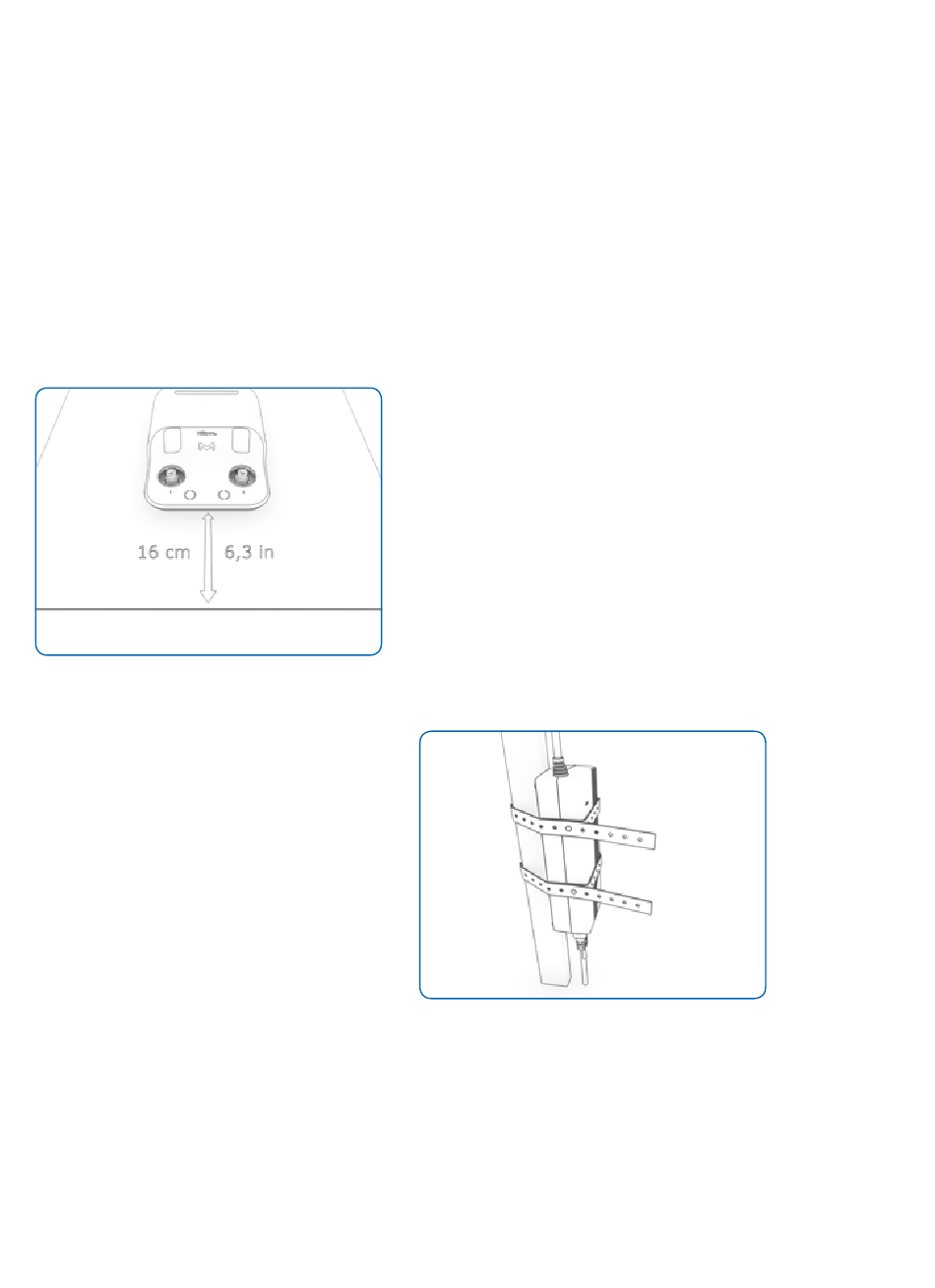

Abbildung 45: Zwischen der Vorderseite der
Pumpen und der Vorderkante der horizontalen
Laminar-Flow-Werkbank sollte ein Abstand von
mindestens 160 mm eingehalten werden.
• Drücken Sie auf den Metallbügel auf der
Rückseite jeder Pumpe und entfernen Sie
den weißen Stopfen. Schließen Sie dann
die Schläuche an.
• Führen Sie das andere Ende der
Schläuche in einen Flüssigabfall-
behälter ein.
Optional: Um Platz zu sparen, können die
Schläuche mit Milliflex Oasis
Stücken (Bestellnr. MMTCNNECT) verbun-
den werden. Schneiden Sie in diesem Fall
die Schläuche auf die gewünschte Länge
zu und verbinden Sie sie.
• Nehmen Sie das Netzteil aus seiner
Verpackung.
• Reinigen Sie das Netzteil wie zuvor
beschrieben.
• Verwenden Sie das Milliflex Oasis
Pumpenverbindungskabel (Bestellnr.
MMCABLEMM), um einen Stromeingang
Systems in von Pumpe A mit einem Stromeingang
®
von Pumpe B zu verbinden. Wiederholen
Sie diesen Schritt für die dritte Pumpe,
falls zutreffend.
• Drücken Sie die Stecker ein, bis sie
hörbar einrasten.
• Stecken Sie das Gleichstromkabel in den
freien Stromeingang auf der Rückseite
der Milliflex Oasis
• Schließen Sie das mitgelieferte Netzkabel
an das Netzteil an. Schließen Sie das
andere Ende des Netzkabels an eine
ordnungsgemäß geerdete Steckdose an.
Optional: Um die Schläuche und
Stromkabel in Ihrem Arbeitsbereich zu
organisieren, können Sie die Milliflex Oasis
Schlauch- und Kabelführungen (Bestellnr.
MMTUGUIDE) verwenden.
Optional: Befestigen Sie das Netzteil mit
den beiden Gummibändern außerhalb des
Arbeitsbereichs.
Schlauch-T-
®
Abbildung 46: Das Netzteil kann mithilfe der
Gummibänder außerhalb des Arbeitsbereichs
befestigt werden
