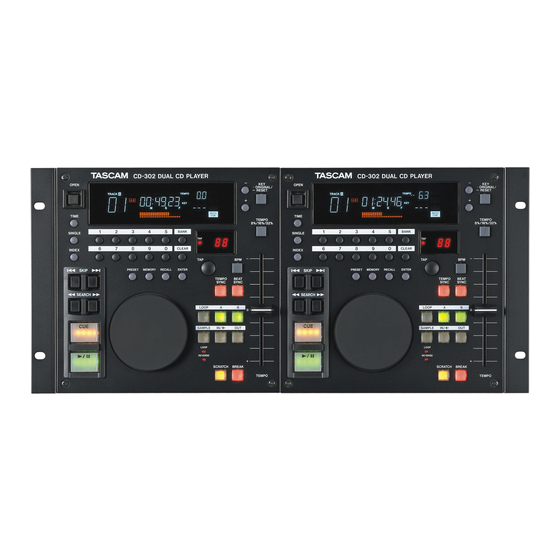

CD-302
Doppel-CD-Player für DJs
Ü
Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri-
ÿ
schen Spannungen im Inneren des Geräts, die zu einem gefährlichen Stromschlag führen
können.
Ÿ
Dieses Symbol, ein Ausrufezeichen in einem ausgefüllten Dreieck, weist auf wichtige
Bedienungs- oder Sicherheitshinweise in dieser Bedienungsanleitung hin.
Bitte tragen Sie hier die Modellnummer
und die Seriennummern (siehe Geräte-
rückseite) ein, um sie mit Ihren Unterla-
gen aufzubewahren.
Modellnummer___________________
Seriennummer ___________________
BRAKE
Benutzerhandbuch
Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse.
Es befinden sich keine vom Anwender zu wartenden Teile im Gerät.
Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren.
ACHTUNG! Zum Schutz vor Brand oder Elektroschock:
Setzen Sie dieses Gerät niemals
Regen oder erhöhter Luftfeuchtigkeit aus.
BRAKE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tascam CD-302
Inhaltszusammenfassung für Tascam CD-302
- Seite 1 » CD-302 Doppel-CD-Player für DJs BRAKE BRAKE Benutzerhandbuch Achtung! Gefahr eines Stromschlags. Öffnen Sie nicht das Gehäuse. Ü Es befinden sich keine vom Anwender zu wartenden Teile im Gerät. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal reparieren. Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, elektri- ÿ...
-
Seite 2: Wichtige Sicherheitshinweise
Stromleitungen montieren, so daß kein Kontakt Dieses Gerät ist entsprechend Klasse A funkentstört. Es kann möglich ist. in häuslicher Umgebung Funkstörungen verursachen. In einem solchen Fall kann vom Betreiber verlangt werden, mit Hilfe angemessener Maßnahmen für Abhilfe zu sorgen. TASCAM CD-302... -
Seite 3: Sicherheitshinweise Für Den Umgang Mit Lasergeräten
Nicht dem Strahl aussetzen! Dieses Gerät ist ein Laser-Produkt der Klasse 1. Es arbeitet mit einem unsichtbaren Laserstrahl, der gefährlich für die Augen ist. Das Gerät verfügt über Sicherheitsvorkehrungen, die das Austreten des Laserstrahls verhindern. Diese Sicherheitsvorkehrungen dürfen nicht beschädigt werden. TASCAM CD-302... -
Seite 4: Inhaltsverzeichnis
3.4.7 SINGLE als Loop-Modus wählen 18 4.12.3 Titel aus einem Programm 3.4.8 ALL als Loop-Modus wählen. . . 18 löschen ....27 TASCAM CD-302... - Seite 5 5.2.1 Ersatzteile ....32 (Relay-Play) ..... 29 TASCAM CD-302...
-
Seite 6: Bevor Sie Beginnen
• BPM (beats per minute)-Zähler in jedem Controller 1.2 Umgebungsbedingungen • automatische Tempo-Synchronisation zwischen den Laufwerken Der CD-302 kann in den meisten Umgebungen • automatische Beat-Synchronisation zwischen den betrieben werden. Um eine größtmögliche Lebens- Laufwerken dauer zu gewährleisten, sollten Sie jedoch darauf •... -
Seite 7: Kondensation Vermeiden
Statik-Mittel, Benzin, Verdünnung oder andere 1.2.3 Niemals Stabilisatoren verwenden Chemikalien • zur Reinigung einer CD. Sie zerstören damit die Die Laufwerkmechanismen des CD-302 sind bereits schützende Kunststoffoberfläche. mit Stabilisatoren ausgestattet. Verwenden Sie nie- • Legen Sie eine CD nach Gebrauch wieder in ihre mals frei verkäufliche Stabilisatoren in diesem CD-... -
Seite 8: Sicherungsspeicher
Sie können die Voreinstellungen (1.8, „Liste der Vor- einstellungen“) für verschiedene Funktionen des CD- 302 Ihren eigenen Wünschen entsprechend ändern, Der CD-302 speichert je Laufwerk die jeweils letzten indem Sie folgende Schritte ausführen: 9 Sekunden des Audiomaterials, um Aussetzer durch Stöße, Erschütterungen usw. -
Seite 9: Liste Der Voreinstellungen
20 DIRECT DIRECT Direct-Modus (4.20, „Direct-Modus“) 21 CLOSE CLOSE Auto-Close (4.21, „CD-Lade automatisch schließen (Auto-Close)“) 22 SLEEP SLEEP Schlummerfunktion (4.22, „Schlummerfunktion (Sleep)“) 23 F/PRE F_PRE Werkseinstellungen wiederherstellen (4.24, „Werkseinstellungen“) 24 ALL/CL ALL_CL Alle Speicherplätze löschen (4.10.6, „Gespeicherte Einstellungen löschen“) TASCAM CD-302... -
Seite 10: Bedienelemente Und Anschlüsse
2 – Bedienelemente und Anschlüsse TASCAM CD-302... -
Seite 11: Doppel-Laufwerk (Frontplatte)
2 – Bedienelemente und Anschlüsse 2.1 Doppel-Laufwerk (Frontplatte) 2.3 Laufwerks-Controller (Frontplatte) Da fast alle Funktionen des CD-302 von den Lauf- werks-Controllern aus gesteuert werden, finden sich 7 OPEN-Taste nur wenige Bedien- und Funktionselemente am Dop- Öffnet und schließt die entsprechende CD-Lade. - Seite 12 4.6, „Erweiterte Funktionen der Zifferntasten“ erläu- dass der Takt des Titels im einen Laufwerk mit dem tert. Takt des Titels im anderen Laufwerk übereinstimmt H BANK-Taste (siehe 4.8, „Takt von zwei CDs synchronisieren (Beat-Sync)“). Wählt eine der fünf Speicherbänke aus. TASCAM CD-302...
-
Seite 13: Laufwerks-Controller (Rückseite)
(siehe 4.9, „Scratchen“). Verbinden Sie diese Buchsen mit den Anschlüssen W BRAKE-Taste auf der Rückseite des Doppel-Laufwerks Schaltet den Brake-Modus ein oder aus (siehe 4.14, „Titel „bremsen“ (Brake-Funktion)“). Wenn der Brake-Modus eingeschaltet ist, leuchtet die LED. TASCAM CD-302... -
Seite 14: Display
4.19, „Abwechselnde Wiedergabe (Relay-Play)“). Stellt die aktuelle Wiedergabeposition innerhalb des r AUTO CUE-Anzeige gewählten Titel mittels einer Balkenanzeige dar. Leuchtet, wenn Auto-Cue eingeschaltet ist (siehe Wenn die verstrichene Spielzeit angezeigt wird, 3.3.3, „Auto-Cue“). leuchten die Segmente von links nach rechts auf. TASCAM CD-302... -
Seite 15: Grundlegende Bedienung
Die PLAY/PAUSE-Taste blinkt. 2 Beim gestoppten Laufwerk: Drücken Sie 3.1.3 Stop ENTER + PLAY (ENTER-Taste gedrückt hal- Der CD-302 hat keine STOP-Taste. Wenn Sie den ten und zugleich PLAY-Taste drücken). Direct-Modus eingeschaltet haben (Voreinstellung Das andere Laufwerk stoppt, und das Laufwerk, dessen 20), können Sie die OPEN-Taste (am Laufwerk oder... -
Seite 16: Weitere Fünf Cue-Punkte Verwenden
3.3.2 Weitere fünf Cue-Punkte verwenden Im Pausenmodus können Sie mit Hilfe des Jog-Rads einen beliebigen Punkt auf der CD Frame-genau auf- Der CD-302 bietet Ihnen die Möglichkeit, zusätzlich suchen. zum Haupt-Cue-Punkt fünf weitere Cue-Punkte zu verwenden. Diese zusätzlichen Cue-Punkte werden Die Auflösung des Jog-Rads ist einstellbar, so dass... -
Seite 17: Punkte Auf Der Cd Mit Hilfe Der Search-Tasten Aufsuchen
• ALL – die gesamte CD wird wiederholt bar, nachdem Sie den zweiten Punkt gesetzt haben. Beachten Sie, dass die minimale Länge eines Loops Wenn Sie die Loop-Punkte im Pausenmodus setzen, fünf Frames beträgt. beginnt die Wiedergabe des Loops, sobald Sie die PLAY-Taste drücken. TASCAM CD-302... -
Seite 18: A-B-Loop Abspielen
Das Laufwerk sucht den Punkt auf und schaltet auf Pause. Die zugehörige LED (A oder B) blinkt. Die LOOP-Taste und die LOOP-Anzeige auf dem Dis- 2 Ändern Sie den Loop-Punkt mit Hilfe des Jog- play leuchten. Rads oder der SEARCH-Tasten. TASCAM CD-302... -
Seite 19: Weitere Funktionen
Hilfe des Jog-Rads. Original-Tonhöhe gewählt ist. 5 Drücken Sie die ENTER-Taste. Wenn Sie nun den TEMPO-Slider bewegen, ändern Sie nur das Tempo, die Original-Tonhöhe bleibt Mit den Tasten + und – ändern Sie die Tonhöhe nun in Halbtonschritten. erhalten. TASCAM CD-302... -
Seite 20: Sampling
Samples und den Endpunkt des Loops als Endpunkt des Samples zu übernehmen. Dies ist jedoch nicht während der Wiedergabe eines Loops möglich. Der CD-302 enthält je einen 10-Sekunden-Speicher Wenn der A-B-Loop länger als 10 Sekunden dauert, in jedem der beiden Laufwerks-Controller, um werden nur die ersten 10 Sekunden als Sample ver- Audiomaterial (Samples) zu speichern. -
Seite 21: Samples Rückwärts Abspielen
5 Drücken Sie die ENTER-Taste. 4.3.8 Samples wiederholt abspielen (Sample-Loop) Beide Laufwerks-Controller des CD-302 beinhalten 1 Halten Sie die SAMPLE-Taste gedrückt und je einen BPM-Zähler (BPM = beats per minute), der drücken Sie gleichzeitig die OUT-Taste. für Tempo-Sync und Beat-Sync benötigt wird. -
Seite 22: Bpm-Anzeige Löschen
Zähler das manuell eingegebene („getappte“) Tempo Zifferntasten WICHTIG Wenn die Musik komplexe Rhythmen enthält, kann der CD-302 das Tempo möglicherweise nicht auto- matisch erkennen. Nutzen Sie in diesem Fall die unten beschriebene TAP-Funktion, um das Tempo zu bestimmen. 4.5.2 BPM-Anzeige löschen Um den aktuell angezeigten Wert des BPM-Zählers... -
Seite 23: Tempo Von Zwei Cds Synchronisieren (Tempo-Sync)
(Beat-Sync) Wenn die Beat-Sync-Taste nicht mehr leuchtet, müs- sen Sie die BEAT SYNC-Taste erneut drücken, um Diese Funktion erlaubt es, den Takt eines Titels im den Synchronismus wiederherzustellen. einen Laufwerk an den Takt eines Titels im anderen TASCAM CD-302... -
Seite 24: Scratchen
4 – Weitere Funktionen 4.9 Scratchen 4.10Speicherbibliothek nutzen Im Scratchmodus können Sie das Jog-Rad benutzen, Die Speicherbibliothek des CD-302 erlaubt es, Ein- um mit dem CD-Player zu scratchen wie mit einem stellungen für bis zu 1000 Titel zu speichern. Es gibt herkömmlichen Vinyl-Schallplattenspieler. -
Seite 25: Einstellungen Für Einen Titel Speichern
Nummer des Speicherplatzes zusammen mit einem M auf dem Display. Sampling-Punkte auch später noch abrufen: Wenn der Speicherplatz keine Daten enthält, blinkt die 1 Rufen Sie die Einstellungen ab (siehe 4.10.2, Nummer des Speicherplatzes und das M erscheint nicht. „Gespeicherte Einstellungen abrufen“). TASCAM CD-302... -
Seite 26: Gespeicherte Einstellungen Löschen
Display (z.B. Pro 05 (PRO 05)). VOICE_R des Jog-Rads oder der Zifferntasten. 4 Benutzen Sie das Jog-Rad, um die Position im Programm auszuwählen, an der der neue Titel 3 Drücken Sie die ENTER-Taste. eingefügt werden soll. TASCAM CD-302... -
Seite 27: Titel Aus Einem Programm Löschen
Jog-Rads oder der Zifferntasten. 3 Drücken Sie die ENTER-Taste. Die Brake-Funktion ermöglicht das Abbremsen des Die Nummer der Programmposition und die Titelnum- Audiomaterials, wie es beim Ausschalten eines ana- mer erscheinen auf dem Display. logen Plattenspielers zu hören ist. TASCAM CD-302... -
Seite 28: Eom-Zeit Einstellen
Auf dem Display erscheint INCR. werk nach der Wiedergabe eines Titels am Anfang 4 Wählen Sie On (Ein) oder Off (Aus), um des nächsten Titels der CD automatisch auf Pause. Incremental-Play ein- oder auszuschalten. 5 Drücken Sie die ENTER-Taste. TASCAM CD-302... -
Seite 29: Abwechselnde Wiedergabe (Relay-Play)
4 Wählen Sie On (Ein) oder Off (Aus), um die • können Sie die Loop-Punkte A und B direkt über- Schlummerfunktion ein- oder auszuschalten. schreiben, sofern die LOOP-Taste nicht leuchtet. 5 Drücken Sie die ENTER-Taste. 1 Drücken Sie die PRESET-Taste. TASCAM CD-302... -
Seite 30: Fader- Und Eventstart/-Stop
4 – Weitere Funktionen Das Eventstart-Signal muss 50 ms oder länger von 4.23Fader- und Eventstart/-stop +5 V auf Masse wechseln. Sie können die Laufwerke des CD-302 einzeln mit- 4.24Werkseinstellungen tels Faderstart- und Eventstart-Befehlen steuern, indem Sie die entsprechenden Klinkenbuchsen Wenn Sie die Werkseinstellungen (siehe 1.8, „Liste auf der Geräterückseite verwenden. -
Seite 31: Technische Daten Und Referenz
20 Hz – 20 kHz ± 1,0 dB Dynamikbereich >98 dB Netzspannung 230 V AC, 50 Hz Fremdspannungsabstand >98 dB (IHF-A) Leistungsaufnahme 32 W Verzerrung (THD) <0,006% 5.1.1 Abmessungen 482 mm 3,5 mm 465 mm 261mm 9,2 mm 431mm 482 mm 466 mm 431 mm TASCAM CD-302... -
Seite 32: Fehlermeldungen
Wenn eine der folgenden Fehlermeldungen (1 bis 9) Wenn die Fehler weiterhin auftreten, lassen Sie das erscheint, versuchen Sie, eine andere CD zu verwenden. Gerät von einem Tascam-Servicetechniker überprü- fen. Wenn die Fehler bei mehreren CDs auftreten, schal- ten Sie das Gerät aus, warten Sie einige Sekunden und schalten Sie es wieder ein. - Seite 33 » CD-302 TEAC CORPORATION Phone: (0422) 52-5082 3-7-3, Nakacho, Musashino-shi, Tokyo 180-8550, Japan TEAC AMERICA, INC. Phone: (213) 726-0303 7733 Telegraph Road, Montebello, California 90640 TEAC CANADA LTD. Phone: 905-890-8008 Facsimile: 905-890-9888 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada TEAC MEXICO, S.A.
