2/aUSPaCKEN
Wichtig
Überprüfen Sie, dass Ihr Gerät keine Transportschäden erlitten hat (Stoß-/Schlageinwirkung, zer-
brochene Teile usw.). Zögern Sie nicht, sich vor der Inbetriebnahme CYBERNAUT NT ™ an Ihren
Vertragshändler zu wenden, falls Sie die geringste Anomalie feststellen sollten.
In der Verpackung muss folgendes enthalten sein:
> der Roboter CYBERNAUT NT ™,
> der Transportwagen mit Schaltkasten,
> ein Garantieschein,
> eine Kurzanleitung zum Einkleben in die Innenseite des Schaltkastendeckels.
Montage des Transportgestells:
Bevor Sie das Gerät aus dem Karton herausnehmen:
- Nehmen Sie den oberen Teil des Transportgestells mit dem Schaltkasten aus dem Karton,
- Dann heben Sie den Roboter heraus; geben Sie dabei acht, dass das Kabel sich nicht im
Transportgestell verheddert,

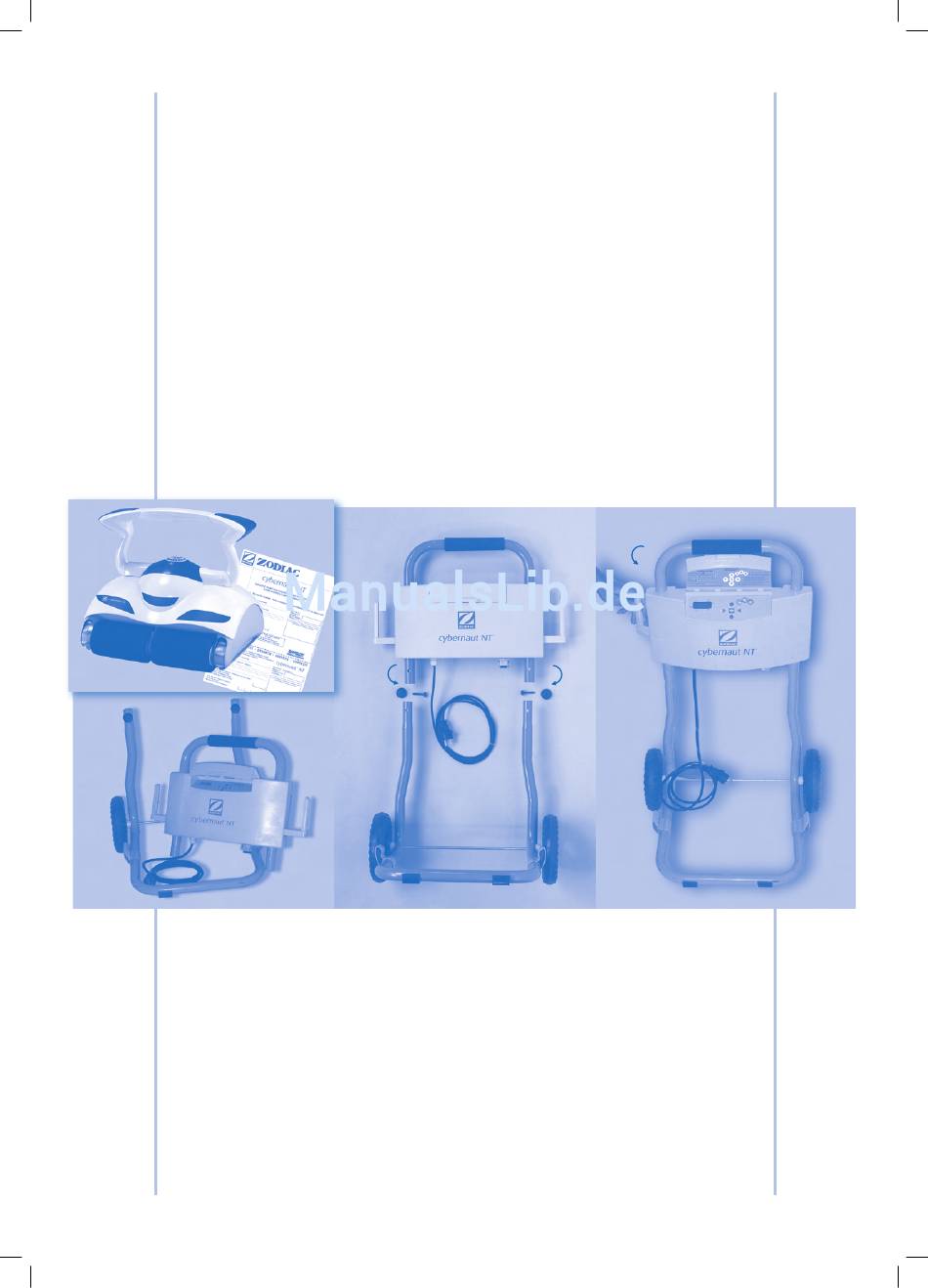

Schema 1
- Nun nehmen Sie den unteren Teil des Transportgestells heraus,
- Schrauben Sie die Rändelmuttern vollständig auf und entfernen Sie die Schraube der
Achse,
- Schieben Sie nun den oberen Teil des Transportgestells in den unteren Teil ein, und zwar so,
dass die Bedienungstastatur zur Vorderseite des Transportgestells zeigt Schema 1.
- Setzen Sie die Schrauben ein, die die beiden Teile des Transportgestells zusammenhalten.
Achten Sie darauf, auf beiden Seiten jeder dieser Schrauben eine Unterlegscheibe aus Plastik
unterzulegen. Ziehen Sie die Rändelmuttern vollständig fest (Die Rändelmuttern müssen zur
Hinterseite des Transportwagens zeigen).
- Die Befestigungshaken zum Einrollen des Kabels sollen nach hinten zeigen Schema 2.
41
Schema 2
