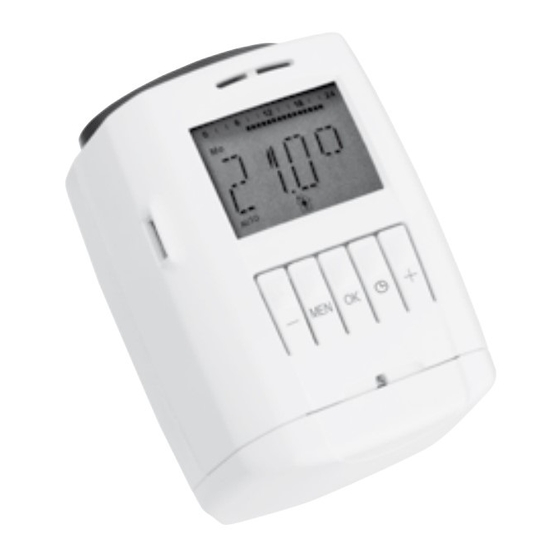

Eurotronic SPARmatic Zero S612 Bedienungsanleitung

sparmatic
ZERO
Programmierbarer
Energiespar-Regler
für Heizkörper
Bedienungsanleitung
und Garantie
www.eurotronic.org
Bedien- und Anzeigenelemente
1 Heizzeiten
2 Kindersicherung
0 6 12 18 24
aktiv
Mo Di Mi Do Fr Sa So
:
3 Batterie
verbraucht
AUTO
MANU
4.a Urlaubsfunktion
aktiv
+
MENU OK
4.b Komforttem peratur
aktiv
4.c Spartemperatur
aktiv
4.d Fenster-/Frost-
schutzfunktion aktiv
5 AUTO- oder MANU-Modus aktiv
6.a Taste – führt ins Hauptmenü
MENU
(ausgehend von der Standardanzeige);
innerhalb des Menüs führt ein Tastendruck
jeweils eine Menüebene zurück
6.b Taste – Bestätigen von Einstellungen
OK
6.c Taste – Timerfunktion
7 Taste bzw. – Temperatur und Zeit
einstellen
Übrigens...
Kennen Sie schon PROGmatic? – Sie können
SPARmatic Zero per Hand einstellen oder Sie
nutzen unseren komfortablen PROGmatic
Programmierstick, um Ihre individuell eingestellten
Heiz- und Sparzeiten in Sekunden schnelle auf alle
EUROtronic Energiespar-Regler mit Programmier-
Port in Ihrem Haus zu übertragen!
*PROGmatic erhalten
Sie im gut sor tierten
Fach handel oder unter:
www.eurotronic.org
2
Einstellungsmenü
Mit gelangen Sie in das Einstellungs menü.
MENU
Die verschiedenen Punkte können Sie mit der
bzw. Taste auswählen. Mit
1 OK
2 einen Menüpunkt aus, mit bzw.
die Werte verändert werden. bestätigt eine
3 OK
4
Eingabe, mit gelangen Sie wieder eine
MENU
5
Menüebene zurück.
6
Modus wählen
AUTO = automatischer Modus
7
MANU = manueller Modus
Erstellung des Zeitprogramms
Einstellung der Komfort- und
Spartemperatur
Einstellung von Datum und Uhrzeit
Fensterfunktion
Reset des Gerätes auf
Werkseinstellungen
Start einer neuen Adaptierung zur
Ventilanpassung
Urlaubsfunktion
Installationsfunktion (Bitte Regler nur in
dieser Position auf den Kupplungsring
aufstecken)
Temperaturanpassung an örtliche
Gegebenheiten
Standby-Modus
5 6
Inhalt
4 – Lieferumfang,
bestimmungsgemäße Verwendung
5 – Bedien- und Anzeigenelemente
6 – Einstellungsmenü
7 – Batterien einlegen / wechseln
8 – Datum und Uhrzeit einstellen
9 – Montage
10 – Demontage
11 – Adaptieren
12 – Grundlegende Betriebsarten
13 – Heiz- und Sparzeiten einstellen
14 – Komfort- und Spartemperatur einstellen
15 – Manuelle Bedienung
15 – Weitere Funktionen
19 – Reinigung und Altgeräte
20 – Adapter
21 – Hilfe
22 – Konformitätserklärung und Garantiehinweis
Batterien einlegen / wechseln
Entfernen Sie den Batteriedeckel, indem Sie den
Batteriedeckel an der markierten Stelle nach
wählen Sie
oben drücken (1) und ihn dann aushängen (2).
können
(1)
Setzen Sie dann die Batterien wie im Gerät
abgebildet ein. Verwenden Sie keine Akkus!
Achten Sie auf die richtige Polarität!
Warnhinweis: Batterien niemals wieder aufl aden,
nicht kurzschließen, nicht auseinander nehmen –
Explosionsgefahr! Erschöpfte Batterien umgehend
aus dem Gerät entfernen. Batterien vor starker
Erwärmung schützen – erhöhte Auslaufgefahr!
Keine gebrauchten und neue Batterien zusam-
men verwenden. Batterie und Gerätekontakte vor
dem Einlegen bei Bedarf reinigen. Batterien von
Kindern fernhalten, Kontakt mit Haut, Augen und
Schleimhäuten vermeiden. Bei Kontakt mit Batte-
riesäure die betroffenen Stellen sofort mit reichlich
klarem Wasser spülen und umgehend einen Arzt
aufsuchen.
Bitte lesen Sie vor dem Anbringen des Energie-
spar-Reglers die Bedienungsanleitung. Bewahren
Sie die Unterlagen zum Nachschlagen auf und
geben Sie diese bei Weitergabe des Gerätes mit.
Lieferumfang
1 SPARmatic Zero Energiespar-Regler
1 Bedienungsanleitung
1 Kupplungsring
3 Adapter (Danfoss RA, Danfoss RAV,
Danfoss RAVL)
Bestimmungsgemäße Verwendung
Mit dem SPARmatic Zero Energiespar-Regler
haben Sie einen programmierbaren Heizkörper-
regler erworben, der zu einer Temperaturregelung
in geschlossenen Räumen verwendet werden
kann und so zur Reduzierung der Heiz energie
beitragen kann. – Bitte verwenden Sie
SPARmatic Zero nur zu diesem Zweck.
Der EUROtronic Programmier-Port ist ausschließ-
lich für unseren PROGmatic Programmierstick
bestimmt. Schließen Sie keinesfalls andere
Geräte an!
3 4
Datum und Uhrzeit einstellen
Bei der Erstinbetriebnahme blinkt nach dem
Einlegen der Batterien die Jahreszahl. Jetzt können
Datum und Uhrzeit eingestellt werden.
Mit bzw. Jahreszahl einstellen.
Mit bzw. Monat einstellen.
Mit bzw. Tag einstellen.
(2)
Mit bzw. Stunde einstellen.
Mit bzw. Minute einstellen.
– Fertig.
Im Display erscheint
vollständig auf, um die Montage zu erleichtern.
Sobald SPARmatic Zero montagebereit ist, er-
scheint im Display (
auswählbar). Jetzt bitte keine weiteren Tasten
drücken! Gerät auf Kup plungsring aufstecken.
➔ Montage.
SPARmatic Zero stellt automatisch auf Sommer-
und Winterzeit um. Sie können auch zu einem
späteren Zeitpunkt über den Menüpunkt
Datum und Uhrzeit einstellen. Allerdings fährt
SPARmatic Zero danach nicht in die Montage-
Position.
➔ Bei einem Batteriewechsel bleibt das
gespeicherte Zeitprogramm erhalten. Über-
prüfen Sie ggf. die Uhrzeit.
7 8
bestätigen.
OK
bestätigen.
OK
bestätigen.
OK
bestätigen.
OK
bestätigen.
OK
. Der Motor fährt nun
- jederzeit im Menü
