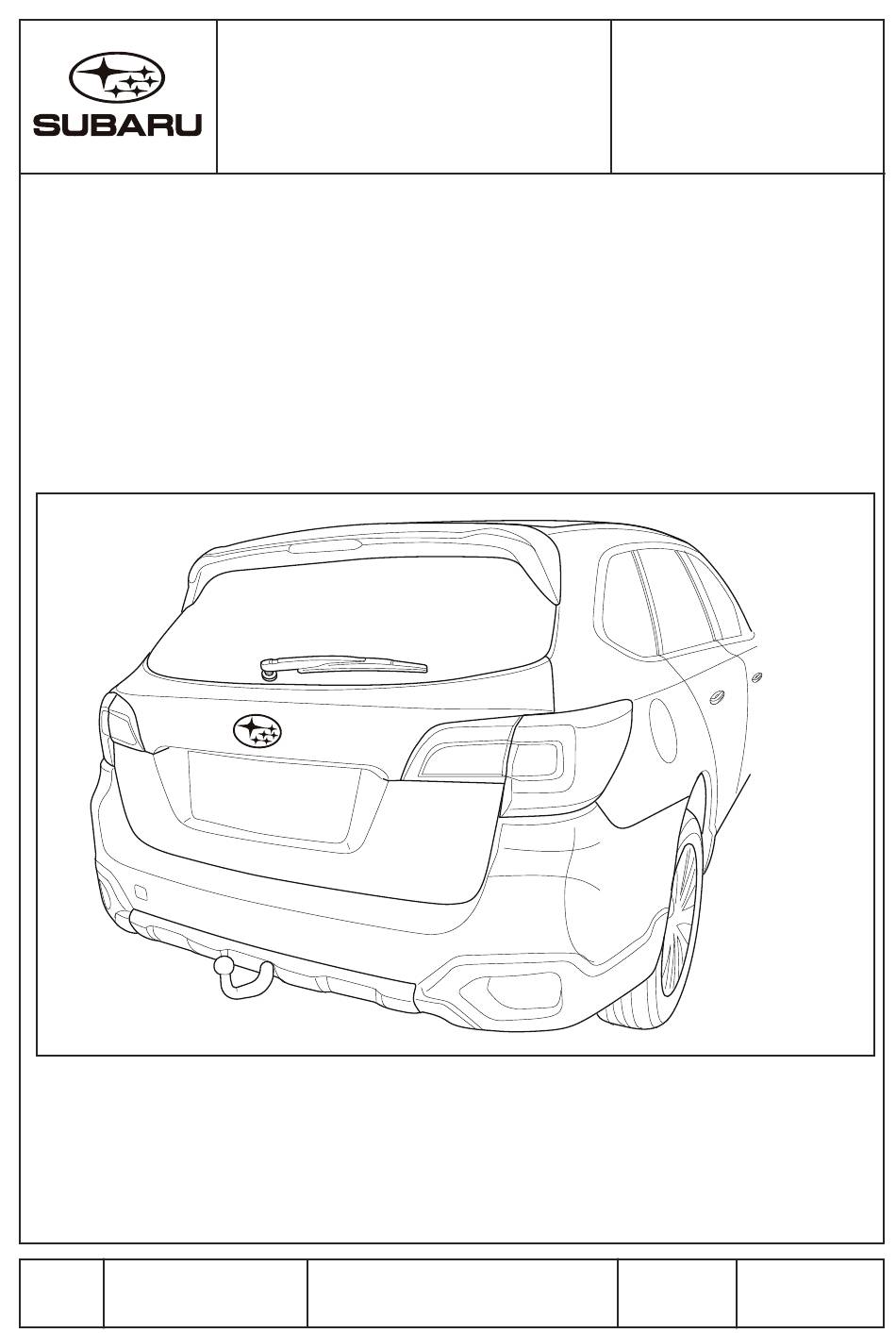

- Seite 1 Part number: Part name: Detachable towbar L105EAL010 Genuine Accessories Installation Instructions Model: Subaru Outback Part number Page Index Date L105EAL010 12-01-2015...
- Seite 2 La garanzia è valida solo se l'installazione viene correttamente eseguita da un rivenditore autorizzato Subaru. Subaru si riserva il diritto di modificare il design e / o la fabbricazione di accessori, le illustrazionie il contenuto di questo manuale in qualsiasi momento e senza preavviso.
- Seite 3 Part number: L105EAL010 H 2x A 12x E 8x M12x50 (10.9) M12x30 (100) B 12x F 8x M12 (10) J 2x M6x20 (10.9) C 6x ø40x14x3 G 2x M12x25 (100) D 8x K 2x M6 (10) (10) Part number Page...
- Seite 4 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 5 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 6 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 7 Part number: L105EAL010 2.0DIT & 3.6R 2.0D & 2.5i 2.0D & 2.5i 2.0DIT & 3.6R Part number Page Index Date L105EAL010 12-01-2015...
- Seite 8 Part number: L105EAL010 1x (LHS) 2.0D & 2.5i 2.0DIT & 3.6R 2x (LHS+RHS) Part number Page Index Date L105EAL010 12-01-2015...
- Seite 9 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 10 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 11 Part number: L105EAL010 D 4x M10 (10) E 4x M10 35Nm Part number Page Index Date L105EAL010 12-01-2015...
- Seite 12 Part number: L105EAL010 D 2x M10 (10) E 2x M10 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 13 Part number: L105EAL010 A 6x M12x50 (10.9) B 6x M12 C 6x ø40x14x3 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 14 Part number: L105EAL010 A 6x M12x50 (10.9) B 6x M12 D 2x M10 (10) E 2x M10 6x M12 (10) Part number Page Index Date L105EAL010 12-01-2015...
- Seite 15 Part number: L105EAL010 G 2x M12x25 (100) H 4x M12 2x M12x30 (100) Part number Page Index Date L105EAL010 12-01-2015...
- Seite 16 Part number: L105EAL010 2x M6x20 (10.9) K 2x M12 (10) Part number Page Index Date L105EAL010 12-01-2015...
- Seite 17 Part number: L105EAL010 1 2 3 ... 100Nm 100Nm 65Nm 65Nm 65Nm 65Nm 100Nm 18/19 100Nm 18/19 100Nm 18/19 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 18 Part number: L105EAL010 1 2 3 ... 100Nm 18/19 100Nm 18/19 100Nm 18/19 110Nm 110Nm 15Nm Part number Page Index Date L105EAL010 12-01-2015...
- Seite 19 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 20 Part number: L105EAL010 Cut out Use Template EU BUMPER TEMPLATE Place on outside bumper Cut out EU BUMPER TEMPLATE Place on outside bumper Part number Page Index Date L105EAL010 12-01-2015...
- Seite 21 Part number: L105EAL010 Cut out Use Template Pre-arranged line EU GUARD TEMPLATE (DETACH) Place on inside bumper Cut out Pre-arranged line EU GUARD TEMPLATE (DETACH) Place on inside bumper Part number Page Index Date L105EAL010 12-01-2015...
- Seite 22 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 23 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 24 Part number: Part name: L105EAL010 detachable towbar Part number Page Index Date L105EAL010 12-01-2015...
- Seite 25 Part number: L105EAL010 Part number Page Index Date L105EAL010 12-01-2015...
- Seite 26 Part number: L105EAL010 1x (LHS) 2.0D & 2.5i 2x (LHS+RHS) 2.0DIT & 3.6R Part number Page Index Date L105EAL010 12-01-2015...
- Seite 27 Part number: L105EAL010 2.0DIT & 3.6R 2.0D & 2.5i M10 / 48,5Nm 2.0D & 2.5i 2.0DIT & 3.6R Part number Page Index Date L105EAL010 12-01-2015...
