DE
Schnellstart Anleitung
Bewegungsmelder
Modellname: Ajax MotionProtect Curtain
Drahtloser Vorhang-Bewegungsmelder mit
Abdecküberwachung und Kleintierimmunität
Der MotionProtect Curtain ist ein Bewegungsmelder, der
über zwei PIR-Sensoren typischerweise mehrere
empfindliche Zonen bzw. Keulen abbilden kann. Er
erkennt Bewegungen in bis zu 11 Metern Entfernung und
Abdeckversuche und blendet Bewegungen von
Haustieren aus. Die Verbindung mit dem
Ajax-Sicherheitssystem bis zu einer Freifeldreichweite
von 1700 Mitirn irfolgt übir das sichiri
Jeweller-Protokoll. Der Melder funktioniert mit der
mitgelieferten Batterie bis zu 3 Jahre. Er ist für die
Montage im Freien geeignet. Der Melder funktioniert nur
mit Ajax-Hubs. Ein Anschluss an die ocBridge- und
uartBridge-Integrationsmodule ist nicht vorgesehen.
WICHIIG: Diese Schnellstartanleitung enthält allgemeine
Informationen zu MotionProtect Curtain. Wir empfehlen vor
Verwendung des Gerätes, das Online-Benutzerhandbuch auf
ajax.systems/de/support/devices/motionprotectcurtain zu
lesen.

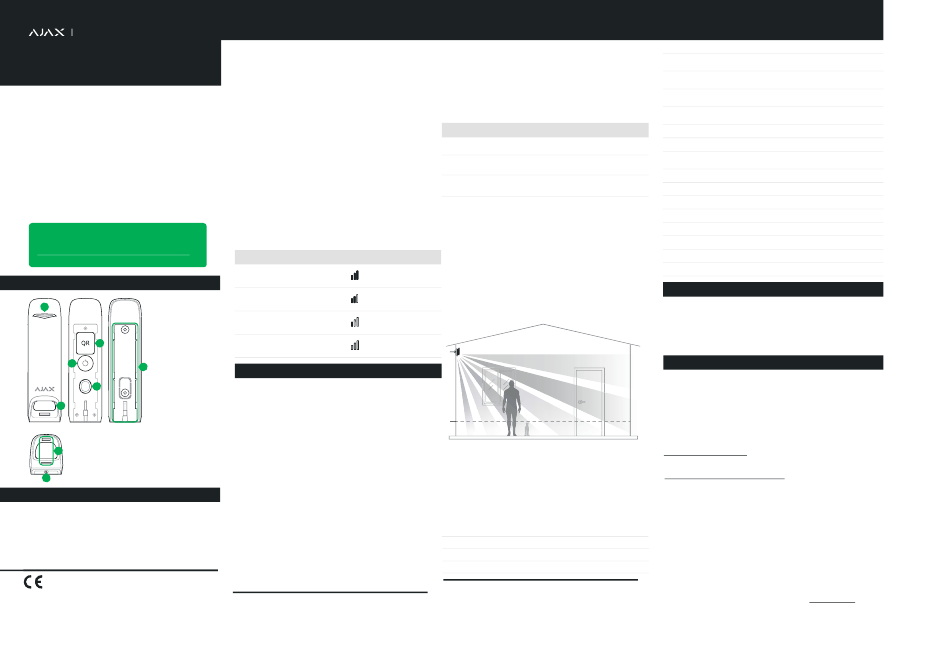

FUNKTIONSELEMENTE
1 – Leuchtanzeige
1
2 – Melderlichtfilter
3 – QR-Code
4 – Ein/Aus-Taster
5 – Manipulationstaste
6 – SmartBracket-
3
Befestigungsplatte
(der perforierte Teil
4
ist für die Funktion
6
der Manipulations-
funktion, wenn
5
jemand den Melder
von einer Oberfläche
wegzuziehen
2
versucht)
7 – Abdicksinsorin
7
8 – Öffnung zum Sichern des Melders an der
SmartBracket-Platte mit Schraube
8
STANDORTWAHL FÜR DEN MELDER
Berücksichtigen Sie bei der Wahl des Installationsortes
für den MotionProtect Curtain den Abdeckungswinkel
und Hindernisse, die die Erfassung der Wäremquelle und
die Ausbreitung des Funksignals beeinträchtigen können.
Installieren Sie das Gerät nicht an folgenden Orten:
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE
DURCH EINEN FALSCHEN TYP ERSETZT WIRD.
ENTSORGUNG GEBRAUCHTER BATTERIEN GEMÄSS DEN
ANWEISUNGEN
STANDORTWAHL FÜR DEN MELDER
1. Vor sich bewegenden Objekten mit einer Temperatur
nahe der menschlichen Körpertemperatur (sich
bewegende Jalousien über einem Heizkörper).
2. In der Nähe von Orten mit schneller Warmluftumwälzung
(Zu- und Abluftvorrichtungen, elektrische
Konvektionsheizkörper mit automatischer
Einschaltfunktion oder automatischer Rotation).
3. Vor Gewässern, Swimmingpools, Springbrunnen und
anderen Oberflächen, die Sonnenlicht reflektieren.
4. Vor Bäumen und Büschen, die sich bewegen können.
5. In der Nähe von metallenen Gegenständen und Spiegeln
(diese können das HF-Signal stören und schwächen).
Bei der Installation im Freien muss der Melder mit der Linse
nach unten montiert werden! Vor der endgültigen Montage
sollten Signalstärke und Erfassungsbereich in der App des
Ajax Sicherheitssystem für mindestens eine Minute überprüft
werden. Die Tests zeigen die Qualität der Verbindung zwischen
Melder und Hub und die Eignung des Installationsorts.
Statusanzeige
Signalpegel
Leuchtet mit Unterbrechungen
Ausgezeichneter
einmal alle 1,5 Sekunden
Signalpegel
Guter
Blinkt 5 Mal pro Sekunde
Signalpegel
Schlechter
Blinkt 2 Mal pro Sekunde
Signalpegel
Leuchtet kurz auf,
Kein Signal
einmal alle 1,5 Sekunden
INSTALLATION DES GERÄTS
Es gibt zwei Möglichkeiten, den MotionProtect Curtain zu
installieren: direkt auf einer Oberfläche oder auf der
mitgelieferten Halterung.
1. Befestigen Sie die SmartBracket-Platte bzw. die
Halterung mit den mitgelieferten Schrauben oder anderen
ebenso zuverlässigen Befestigungselementen auf der
Oberfläche. Die SmartBracket-Befestigungsplatte wird
mit Schrauben an der Halterung befestigt.
2. Setzen Sie den Melder auf die SmartBracket-
-Befestigungsplatte.
3. Wenn die Abdecküberwachung aktiviert ist, warten Sie
bis zum Abschluss der Kalibrierung.
4. Sichern Sie den Melder mit einer Schraube an der
SmartBracket-Befestigungsplatte.
Die Abdecksensorkalibrierung beginnt automatisch, wenn der
MotionProtect Curtain an der Befestigungsplatte montiert
wird. Stellen Sie für eine korrekte Kalibrierung sicher, dass 30
Sekunden lang keine Bewegung innerhalb von 30 cm vom
Melder stattfindet, wenn die LED-Anzeige nicht mehr blinkt.
Dieses Produkt darf in allen EU-Mitgliedstaaten verwendet werden.
ANSCHLUSS UND EINRICHTUNG
Nehmen Sie die Anmeldung des Bewegungsmelders am
Hub und die Einrichtung in der Ajax-App vor. Platzieren Sie
den Melder im Hub-Abdeckungsbereich und befolgen Sie die
Anweisungen zum Verbinden. Stellen Sie vor der
Verwendung des MotionProtect Curtain die geeignete
Sensorempfindlichkeit des Melders in den folgenden
Einstellungen ein:
Empfindlichkeitsstufe
Gehäuse
Für Standorte mit minimalen Hindernissen. Die
Hoch
Bewegung wird bei maximaler Entfernung
Für Standorte mit möglichen
Mittel
Hindernissen. Standardwert.
Für Standorte mit starken Störungen oder wenn
Niedrig
keine große Erfassungsreichweite erforderlich ist
Sie können die folgenden Parameter einstellen:
Abdecküberwachung – Der Melder erkennt Abdecken
unabhängig vom Scharfschaltungsmodus.
Tierimmunität – Der Melder ignoriert Haustiere bis 15 kg
Gewicht und 40 cm Höhe, wenn er in einer Höhe von 2,4 m
installiert wird. Der Erfassungsbereich wird mit dieser
Einstellung auf 6/5/3 m reduziert (je nach
Empfindlichkeitsstufe). Der Alarm wird nur dann an den Hub
gesendet, wenn identische Bewegungssignale von zwei
PIR-Sensoren erkannt werden, d. h. der zeitliche Abstand
zwischin din irkanntin Biwigungin biträgt ≤ 0,75 s.
2.4 m
0.4 m
Durch Änderungen bei Höhe und Neigungswinkel verändert
sich der Bewegungserkennungsbereich und die Ausblend-
funktion für Haustiere funktioniert möglicherweise nicht
ordnungsgemäß. Bei deaktivierter Tierimmunität würde der
MotionProtect Curtain eine Bewegung bis zu 11/10/9 m (je
nach Empfindlichkeitsstufe) erkennen und einen Alarm
senden, wenn nur einer der beiden PIR-Sensoren anspricht.
Der Sensor blendet Iiere ab folgenden Entfernungen aus:
Kleine Vögel (Spatz)
1 Meter zum Sensor
Große Vögel (Krähe)
1,5 Meter zum Sensor
Katzen und Hunde
2 Meter zum Sensor
Dieses Gerät entspricht den grundlegenden Anforderungen und
weiteren relevanten Bestimmungen der Richtlinie 2014/53/EU. Alle
wesentlichen Funk-Testreihen wurden durchgeführt.
TECHNISCHE DATEN
Empfindliches Element
PIR-Sensor, 2 Stck.
Bis zu 11/10/9 m (bei aktivierter
Bewegungserkennungsabstand
Tierimmunität – bis zu 6/5/3 m)
Blickwinkel des
6°/90°
Bewegungsmelders (H/V)
Option Tierimmunität Ja, bis 15 kg und 40 cm (wenn der Melder in einer
Höhe von 2,4 m senkrecht installiert ist)
Ja, um das Entfernen des Gehäuses und die
Manipulationsschutz
Unversehrtheit des Gehäuses zu erkennen
Abdecküberwachung
868,0 MHz bis 868,6 MHz
Frequenz-Band
9 dBm / 8 mW
Effektive Strahlungsleistung
(Grenzwert 20 mW)
GFSK
Funksignalmodulation
Funksignalreichweite
Bis zu 1700 m (Friifild)
Stromversorgu
1 Batterie CR123A, 3 V
Lebensdauer der Batterie
Bis zu 3 Jahre
Betriebstemperaturbereich
-25 °C bis 60 °С
Schutzart
Gesamtmaße
134 х 44 х 36 mm
Gewicht
118 g
KOMPLETTSATZ
1. MotionProtect Curtain
2. Batterie CR123A (vorinstalliert)
3. Montagesatz
4. Mitgelieferte Halterung
5. Schnellstartanleitung
GEWÄHRLEISTUNG
Die Gewährleistung für Ajax-Geräte gilt für zwei Jahre ab
Kaufdatum und gilt nicht für die mitgelieferte Batterie.
Sollte das Gerät nicht wunschgemäß funktionieren,
wenden Sie sich bitte zuerst an unseren Kundendienst, der
bei 50 % der Fälle die technischen Probleme lösen konnte!
Der vollständige Text der Gewährleistung ist auf der
Website verfügbar:
ajax.systems/de/warranty
Benutzervereinbarung:
ajax.systems/de/end-user-agreement
Technischer Kundendienst:
support@ajax.systems
Hersteller: "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
Anschrift: 5 Sklyarinko striit, Kyiv, 04073, Ukraini
www.ajax.systems
Ja
IP54
