Inhaltszusammenfassung für AJAX MotionProtect Outdoor
Seite 1

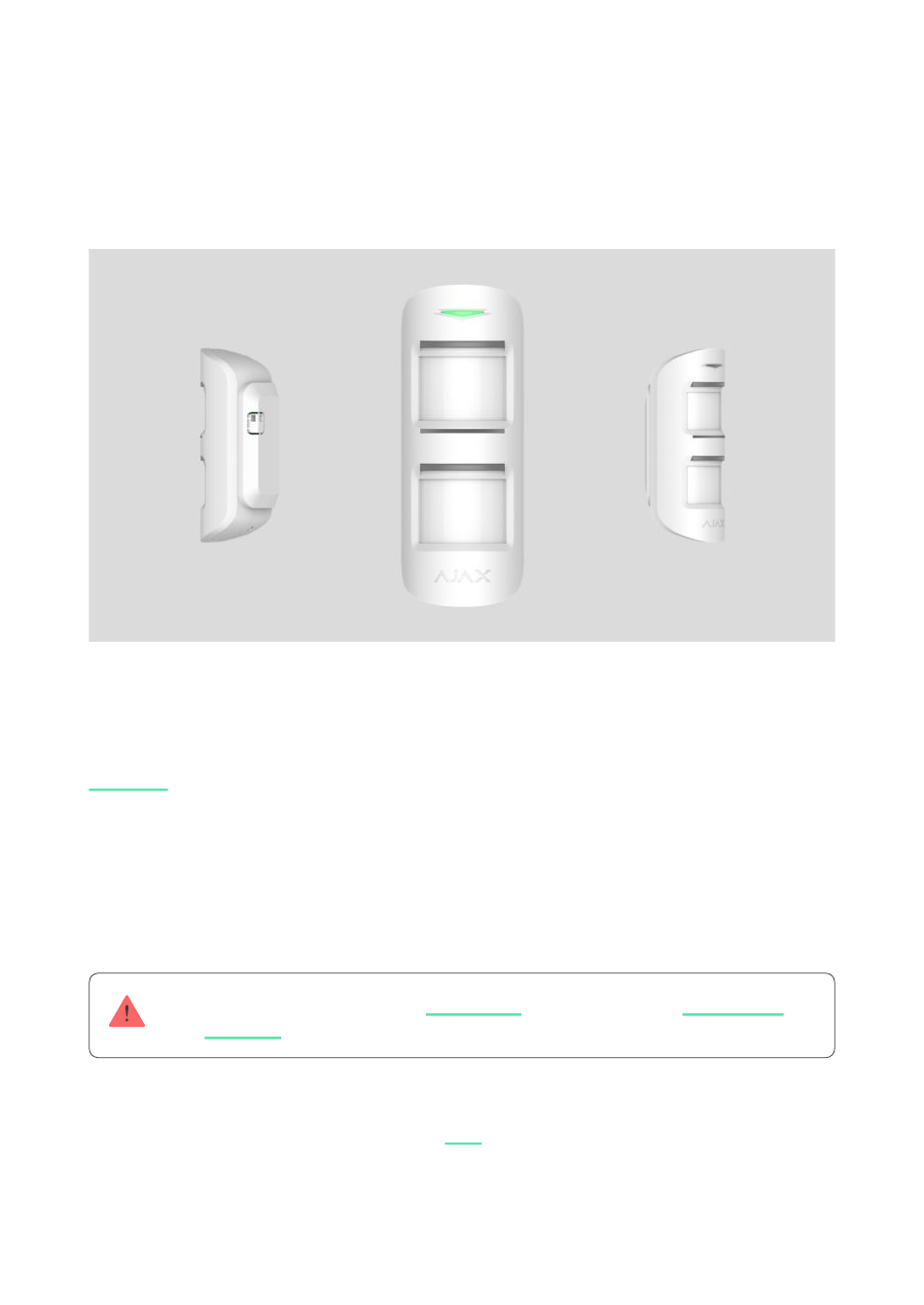

MotionProtect Outdoor Benutzerhandbuch Aktualisiert April 22, 2022 MotionProtect Outdoor — ist ein Funk-Bewegungsmelder für den Außenbereich mit Abdecküberwachung und Schutz vor Fehlauslösung. Der über das sichere Jeweller -Protokoll mit dem Ajax-Sicherheitssystem verbundene Melder weist eine Freifeldreichweite 1700 m auf. Der Melder kann bis zu 5 Jahre mit vorinstallierten Batterien oder einer externen Stromquelle betrieben werden.
Seite 2
Sicherheitsdienstes verbunden werden. Außenbewegungsmelder MotionProtect Outdoor kaufen Funktionselemente 1. Hauptleuchtanzeige 2. Obere Leuchtanzeige und Abdeckungssensor 3. Obere Bewegungssensorlinse 4. Lack-Abdeckungs-Sensor 5. Untere Leuchtanzeige und Abdeckungssensor 6. Untere Bewegungssensorlinse 7. SmartBracket-Befestigungsplatte (das perforierte Teil wird benötigt, damit die Manipulationsfunktion funktioniert, wenn versucht wird, den Melder von einer Ober�äche zu entfernen)
Wenn das System scharf geschaltet ist, empfängt der Melder kontinuierlich die Signale von zwei PIR-Sensoren. Wenn eine Bewegung erkannt wird, sendet MotionProtect Outdoor sofort einen Alarm an die Hub-Zentrale und signalisiert dies durch Blinken der grünen LED. Der Alarm wird nur dann an die Hub-Zentrale gesendet, wenn die beiden Temperatursensoren des Melders identische Bewegungssignale erkennen.
Abdecküberwachung Abdeckung ist ein Versuch, die Sicht der Melderlinse mit einem beliebigen Objekt zu blockieren. MotionProtect Outdoor erkennt die folgenden Arten von Abdeckung: • Ein Hindernis vor beiden Linsen (es be�ndet sich ein Objekt mit Abmessungen, die mit der Höhe des Meldergehäuses vergleichbar sind, in einem Abstand von bis zu 20 cm vor dem Melder) Ein Hindernis vor einer der Linsen (ein Gegenstand be�ndet sich in einem...
Auftragen eines farbe oder Bestreichen der Vorderseite des Melders Verbinden von MotionProtect Outdoor mit der Hub-Zentrale Vor der Verbindung: 1. Installieren Sie die Ajax App gemäß der Anleitung für die Hub-Zentrale auf Ihrem Smartphone. Legen Sie ein Konto an, fügen Sie den Hub zur App hinzu und erstellen Sie mindestens einen Raum.
Seite 6
1. Wählen Sie in der Ajax App die Option Gerät hinzufügen. 2. Geben Sie einen Namen für das Gerät ein, scannen Sie den auf dem Gehäuse und der Verpackung aufgedruckten QR-Code, oder geben Sie diesen manuell ein, und weisen Sie Socket dann einem Raum zu.
Seite 7
Das mit der Hub-Zentrale verbundene Gerät wird in der Liste der Geräte der Hub- Zentrale in der Anwendung angezeigt. Die Statusaktualisierung für den MotionProtect Outdoor in der Liste hängt von der in den Hub-Einstellungen festgelegten Abfragezeit ab. Der Standardwert beträgt 36 Sekunden.
Seite 8
Alarme oder andere Ereignisse. • Nach Alarmanzahl — das Gerät wird vom System automatisch deaktiviert, wenn die Anzahl der Alarme überschritten wird (wird in den Einstellungen der automatischen Gerätedeaktivierung eingerichtet). Diese Funktion ist in der Ajax PRO App kon�gurierbar. Firmware Firmware-Version des Melders...
Geräte-ID Gerätekennung Einrichten des Melders 1. Geräte 2. MotionProtect Outdoor 3. Einstellungen Einstellung Wert Erstes Feld Meldername, kann geändert werden Auswahl des virtuellen Raums, dem das Gerät Raum zugewiesen ist Emp�ndlichkeitsstufe des Bewegungsmelders. Die Wahl hängt von der Art des Objekts, dem Vorhandensein potenzieller Fehlalarmquellen und dem geschützten Bereich ab:...
Seite 10
Ausgangsverzögerung (sek) Verzögerung beim Verlassen wählen Wenn aktiviert, tritt beim Melder im Verzögerungen im Nachtmodus Nachtmodus (Teilscharfmodus) eine Verzögerung auf Wenn aktiviert, wechselt der Melder im Scharfschalten im Nachtmodus Nachtmodus (Teilscharfmodus) in den scharfgeschalteten Modus Ermöglicht es Ihnen, das Blinken der LED- Anzeige während eines Alarms zu deaktivieren.
Öffnet das Benutzerhandbuch des Melders Trennt den Melder von der Hub-Zentrale und Gerät entkoppeln löscht seine Einstellungen Anzeige Die MotionProtect Outdoor-LED leuchtet je nach Gerätestatus rot oder grün. Anzeige beim Drücken den Power-Button Ereignis Anzeige Drückend Power-Button (Melder ist Leuchtet rot, während die Taste gedrückt...
Gemäß EN 50131 wird der Pegel des von Funkgeräten gesendeten Signals während des Testmodus verringert. Installationsort auswählen Führen Sie vor der Installation des Geräts einen Signalstärketest durch. MotionProtect Outdoor muss sich in einer Höhe von 0,8 m bis 1,3 m be�nden. Das Meldergehäuse ist so auszurichten, dass die obere Linsenachse parallel...
Seite 13
Niederschlägen zu schützen, verwenden Sie die Haube “Hood” für MotionProtect Outdoor MotionProtect Outdoor sendet nur dann einen Alarm an die Hub-Zentrale, wenn mit zwei PIR-Sensoren identische Bewegungssignale erfasst werden. In diesem Fall darf die Differenz der Bewegungserfassungszeit 1,5 Sekunden nicht überschreiten.
Zeit austrocknet und der Melder herunterfallen kann, was zu Fehlfunktionen führen kann. Installieren Sie den Melder nicht wie folgt: Ohne Hood for MotionProtect Outdoor an einem Ort ohne Wetterschutz. • Gegenüber von Bäumen, deren Blätter sich im Erfassungsbereich des •...
Montageverfahren für den Melder 1. Befestigen Sie die SmartBracket-Befestigungsplatte provisorisch auf der Montage�äche, um den optimalen Ort für die Installation des Melders zu bestimmen. Der Melder muss in einer Höhe von 0,8 bis 1,3 Metern installiert werden. 2. Stellen Sie mit dem Schieberegler die gewünschte Erfassungsentfernung (3 bis 15 m) für den Melder ein.
Seite 16
3. Setzen Sie MotionProtect Outdoor auf die SmartBracket-Befestigungsplatte. Verlassen Sie den Erfassungsbereich des Melders (horizontaler Erfassungswinkel 90°) und stellen Sie sicher, dass keine Bewegungen innerhalb des Erfassungsbereichs statt�nden, um die Kalibrierung der Abdecksensoren zu ermöglichen.
Sie, bis die Kalibrierung abgeschlossen ist. Befestigen Sie den Melder mit der mitgelieferten Schraube an der Befestigungsplatte. Externe Stromversorgung MotionProtect Outdoor kann an einer externen Spannungsversorgung mit 5 bis 28 V GS (DC) und 200 mA betrieben werden. Wenn eine externe Stromversorgung angeschlossen ist, müssen Sie die vorinstallierten Batterien nicht entfernen.
Seite 18
Zum Anschließen der externen Stromversorgung: 1. Lösen Sie die Holzschrauben und öffnen Sie das Meldergehäuse. 2. Brechen Sie den entsprechenden Blindstopfen der SmartBracket- Befestigungsplatte aus: 1. Für den Stromversorgungskabelausgang hinter der SmartBracket- Befestigungsplatte 2. Für den Stromversorgungskabelausgang unterhalb der SmartBracket- Befestigungsplatte 3.
3. Klemmenleisten auf der Melderplatine 4. Klammer auf der Rückseite des Gehäuses 5. Schalten Sie die Stromversorgung ein – im Menü des MotionProtect Outdoor-Melders wechselt der Wert im Feld Externe Stromversorgung zu Angeschlossen. Verwenden Sie nur eine geerdete Stromquelle! 6. Befestigen Sie die Rückseite des Gehäuses mit Holzschrauben, installieren Sie den Melder und warten Sie, bis die Kalibrierung abgeschlossen ist.
2. Bringen Sie die Haube am Melder an — ein Teil des Befestigungsbandes wird am Meldergehäuse haften bleiben. 3. Nehmen Sie die Haube vom MotionProtect Outdoor wieder ab und streichen Sie den Teil des Befestigungsbandes glatt, der auf dem Meldergehäuse verblieben ist.
868,7 – 869,2 MHz Funkfrequenzband 905,0 – 926,5 MHz 915,85 – 926,5 MHz 921,0 – 922,0 MHz Abhängig von der Verkaufsregion. hubs Funktioniert nur mit Ajax Kompatibilität Funksignal-Repeater Maximale Funksignalleistung Bis zu 20 mW Funksignalmodulation GFSK Bis zu 1700 m (Freifeld)
4. Montagesatz 5. Schnellstart Anleitung Garantie Die Garantie für die Produkte der „AJAX SYSTEMS MANUFACTURING“ LIMITED LIABILITY COMPANY gilt für 2 Jahre ab Kaufdatum und gilt nicht für die vorinstallierte Batterie. Sollte das Gerät nicht sachgemäß funktionieren, wenden Sie sich bitte zuerst an unseren Kundendienst, der die Hälfte aller technischen Probleme aus der Ferne...
