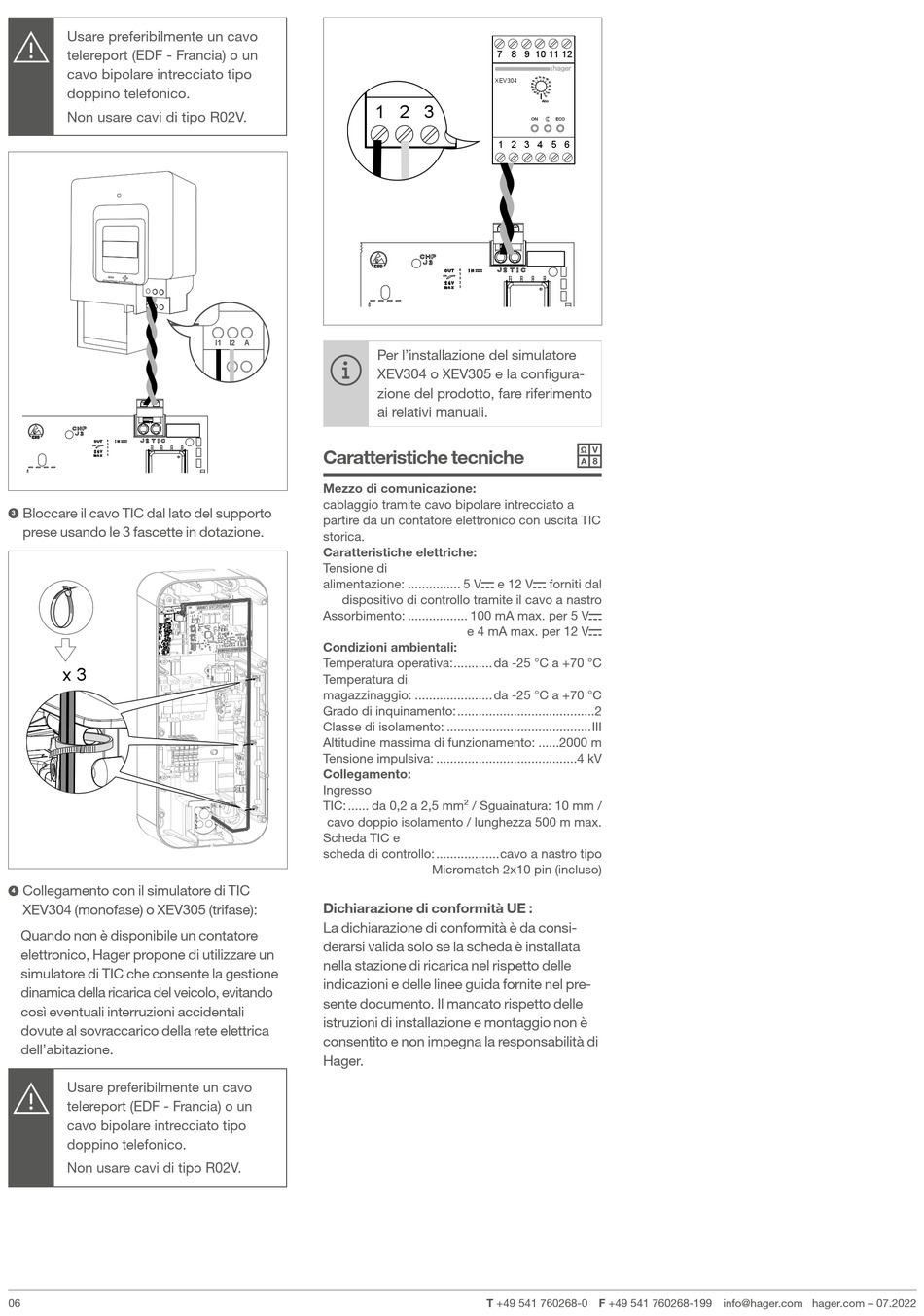

Usare preferibilmente un cavo
telereport (EDF - Francia) o un
cavo bipolare intrecciato tipo
doppino telefonico.
Non usare cavi di tipo R02V.
Bloccare il cavo TIC dal lato del supporto
3
prese usando le 3 fascette in dotazione.
x 3
Collegamento con il simulatore di TIC
4
XEV304 (monofase) o XEV305 (trifase):
Quando non è disponibile un contatore
elettronico, Hager propone di utilizzare un
simulatore di TIC che consente la gestione
dinamica della ricarica del veicolo, evitando
così eventuali interruzioni accidentali
dovute al sovraccarico della rete elettrica
dell'abitazione.
Usare preferibilmente un cavo
telereport (EDF - Francia) o un
cavo bipolare intrecciato tipo
doppino telefonico.
Non usare cavi di tipo R02V.
06
1 2 3
I1 I2
A
Per l'installazione del simulatore
XEV304 o XEV305 e la configura-
zione del prodotto, fare riferimento
ai relativi manuali.
Caratteristiche tecniche
Mezzo di comunicazione:
cablaggio tramite cavo bipolare intrecciato a
partire da un contatore elettronico con uscita TIC
storica.
Caratteristiche elettriche:
Tensione di
alimentazione: ............... 5 Vs e 12 Vs forniti dal
dispositivo di controllo tramite il cavo a nastro
Assorbimento: ................. 100 mA max. per 5 Vs
Condizioni ambientali:
Temperatura operativa: ........... da -25 °C a +70 °C
Temperatura di
magazzinaggio: ...................... da -25 °C a +70 °C
Grado di inquinamento: .......................................2
Classe di isolamento: .........................................III
Altitudine massima di funzionamento: ......2000 m
Tensione impulsiva: ........................................4 kV
Collegamento:
Ingresso
TIC: ...... da 0,2 a 2,5 mm² / Sguainatura: 10 mm /
cavo doppio isolamento / lunghezza 500 m max.
Scheda TIC e
scheda di controllo: ..................cavo a nastro tipo
Dichiarazione di conformità UE :
La dichiarazione di conformità è da consi-
derarsi valida solo se la scheda è installata
nella stazione di ricarica nel rispetto delle
indicazioni e delle linee guida fornite nel pre-
sente documento. Il mancato rispetto delle
istruzioni di installazione e montaggio non è
consentito e non impegna la responsabilità di
Hager.
7 8 9
10
11 12
50
XEV304
60
45
65
40
75
35
80
30
25
90
20
100
15
Abo
ON
ECO
1 2 3 4 5 6
e 4 mA max. per 12 Vs
Micromatch 2x10 pin (incluso)
T +49 541 760268-0 F +49 541 760268-199 info@hager.com hager.com – 07.2022
