2. Ihr Kunde verfügt über einen weißen elektro-
nischen Energiezähler (alte Generation):
In diesem Fall kann die Verbindung zwischen
dem Zähler und der TIC-Karte ausschließlich
als Drahtverbindung über ein Kabel zur Fern-
ablesung hergestellt werden.
3. Ihr Kunde verfügt über einen elektromechani-
schen Zähler vom Typ Ferraris (ohne TIC):
Um eine TIC zu erhalten, kann eine Draht-
verbindung über ein Kabel zur Fernablesung
zwischen dem TIC-Simulator XEV304 (für ein-
phasige Netze) oder XEV305 (für dreiphasige
Netze) und der TIC-Karte hergestellt werden.
Konsultieren Sie hierzu die Betriebsanleitungen
der Produkte XEV304 bzw. XEV305.

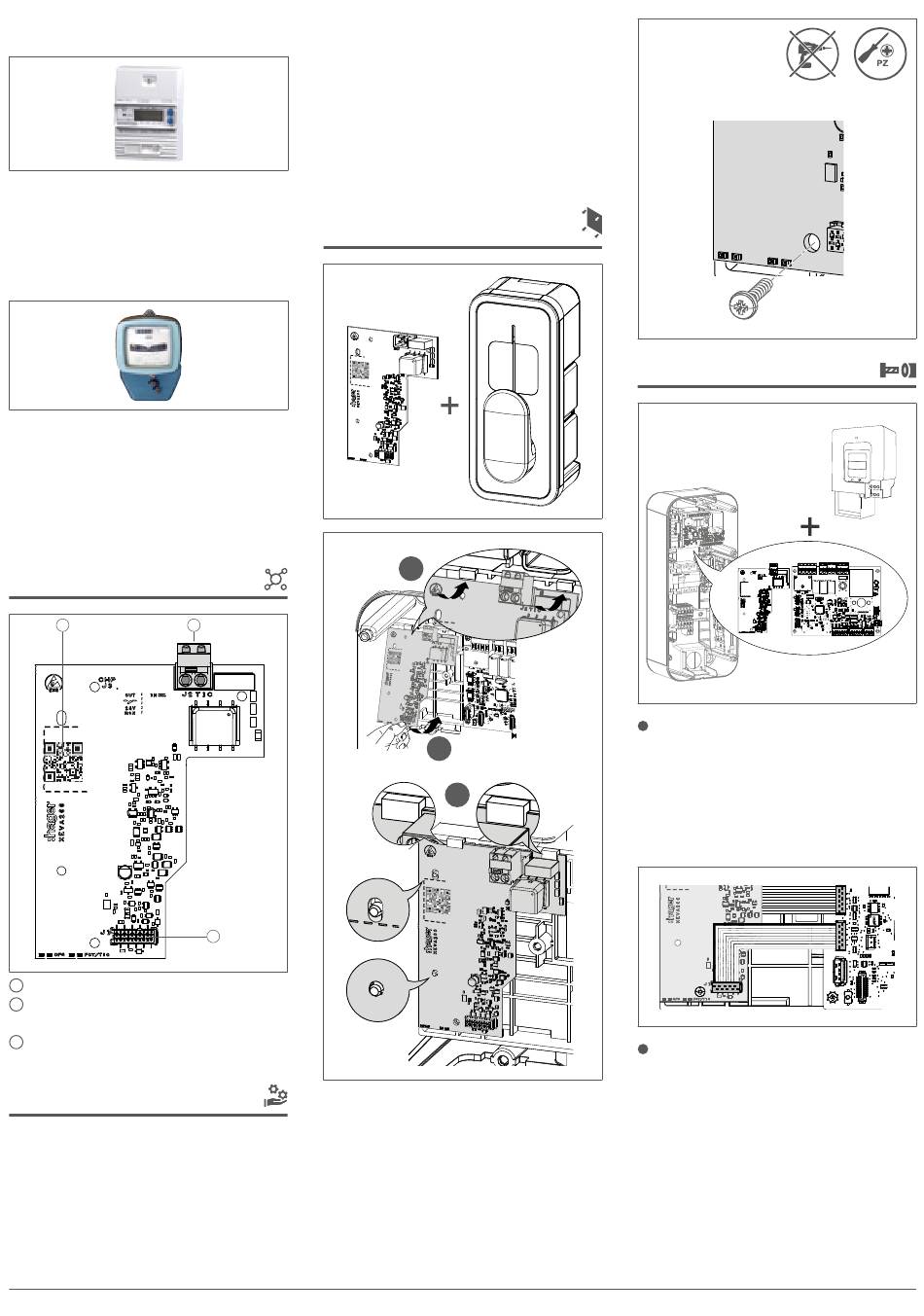

Beschreibung der Karte
1 1
QR-Code für die Produktkennzeichnung
1
TIC-Eingang (neue Generation-Zähler) und
2
elektronische Zähler mit TIC-Ausgang
Verbindungs- und Versorgungsklemmleiste
3
(über Controller-Karte)
Funktion
Typische Anwendung
− Einbau in eine Ladestation für Elektro-
fahrzeuge vom Typ XEV1Kxxx.
− Kommunikation mit einem neue Generation-
Zähler sowie elektronischen Zählern mit
TIC-Ausgang über eine Drahtverbindung.
02
Produktkompatibilität
− Kompatibel mit dem Produktsortiment
XEV1Kxxx, einphasige und dreiphasige
Ladestationen für Elektrofahrzeuge.
− Diese TIC-Karte ist ohne jegliche Einstel-
lungen kompatibel mit:
1. einer TIC „historique" französischer
elektronischer Energiezähler
2. einer TIC „standard" des französischen
neue Generation-Energiezählers.
Installation der TIC-Karte
1 2
1 3
A
B
C
HagerEnergy GmbH, Ursula-Flick-Straße 8, 49076 Osnabrück, Germany
1
Anschluss der TIC-Karte
Anschluss der TIC-Karte an den
1
Controller:
Das im Lieferumfang enthaltene Flach-
bandkabel (2 x 10 Adern) verwenden
und den Verbinder J1 der TIC-Karte an
den Verbinder J2 der Controller-Karte
anschließen.
Anschluss der TIC-Karte an den
2
elektronischen Zähler:
Wenn Sie zur Informationsübertragung
eine Drahtverbindung verwenden, muss
die Steckklemmleiste mit Schnellver-
schluss J2 der TIC-Karte an die Klemmen
I1 und I2 der elektronischen Zähler
angeschlossen werden.
1
1
