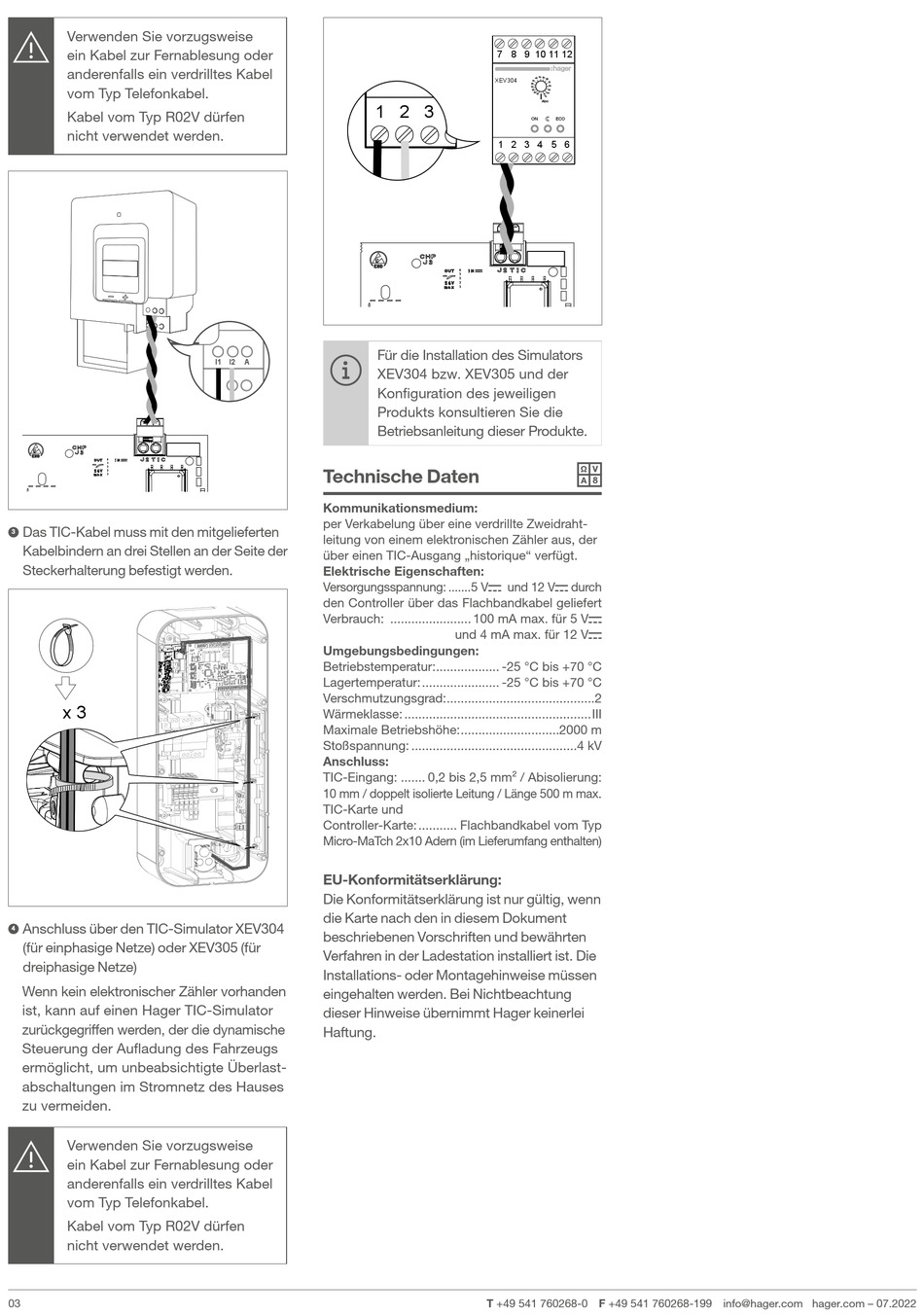

Verwenden Sie vorzugsweise
ein Kabel zur Fernablesung oder
anderenfalls ein verdrilltes Kabel
vom Typ Telefonkabel.
Kabel vom Typ R02V dürfen
nicht verwendet werden.
Das TIC-Kabel muss mit den mitgelieferten
3
Kabelbindern an drei Stellen an der Seite der
Steckerhalterung befestigt werden.
x 3
Anschluss über den TIC-Simulator XEV304
4
(für einphasige Netze) oder XEV305 (für
dreiphasige Netze)
Wenn kein elektronischer Zähler vorhanden
ist, kann auf einen Hager TIC-Simulator
zurückgegriffen werden, der die dynamische
Steuerung der Aufladung des Fahrzeugs
ermöglicht, um unbeabsichtigte Überlast-
abschaltungen im Stromnetz des Hauses
zu vermeiden.
Verwenden Sie vorzugsweise
ein Kabel zur Fernablesung oder
anderenfalls ein verdrilltes Kabel
vom Typ Telefonkabel.
Kabel vom Typ R02V dürfen
nicht verwendet werden.
03
1 2 3
Für die Installation des Simulators
I1 I2
A
XEV304 bzw. XEV305 und der
Konfiguration des jeweiligen
Produkts konsultieren Sie die
Betriebsanleitung dieser Produkte.
Technische Daten
Kommunikationsmedium:
per Verkabelung über eine verdrillte Zweidraht-
leitung von einem elektronischen Zähler aus, der
über einen TIC-Ausgang „historique" verfügt.
Elektrische Eigenschaften:
Versorgungsspannung: .......5 Vs und 12 Vs durch
den Controller über das Flachbandkabel geliefert
Verbrauch: ....................... 100 mA max. für 5 Vs
Umgebungsbedingungen:
Betriebstemperatur: .................. -25 °C bis +70 °C
Lagertemperatur: ...................... -25 °C bis +70 °C
Verschmutzungsgrad: ..........................................2
Wärmeklasse: .....................................................III
Maximale Betriebshöhe: ............................2000 m
Stoßspannung: ...............................................4 kV
Anschluss:
TIC-Eingang: ....... 0,2 bis 2,5 mm² / Abisolierung:
10 mm / doppelt isolierte Leitung / Länge 500 m max.
TIC-Karte und
Controller-Karte: ........... Flachbandkabel vom Typ
Micro-MaTch 2x10 Adern (im Lieferumfang enthalten)
EU-Konformitätserklärung:
Die Konformitätserklärung ist nur gültig, wenn
die Karte nach den in diesem Dokument
beschriebenen Vorschriften und bewährten
Verfahren in der Ladestation installiert ist. Die
Installations- oder Montagehinweise müssen
eingehalten werden. Bei Nichtbeachtung
dieser Hinweise übernimmt Hager keinerlei
Haftung.
7 8 9
10
11 12
50
XEV304
60
45
65
40
75
35
80
30
25
90
20
100
15
Abo
ON
ECO
1 2 3 4 5 6
und 4 mA max. für 12 Vs
T +49 541 760268-0 F +49 541 760268-199 info@hager.com hager.com – 07.2022
