3. BEVOR MAN MIT DER MONTAGE BEGINNT

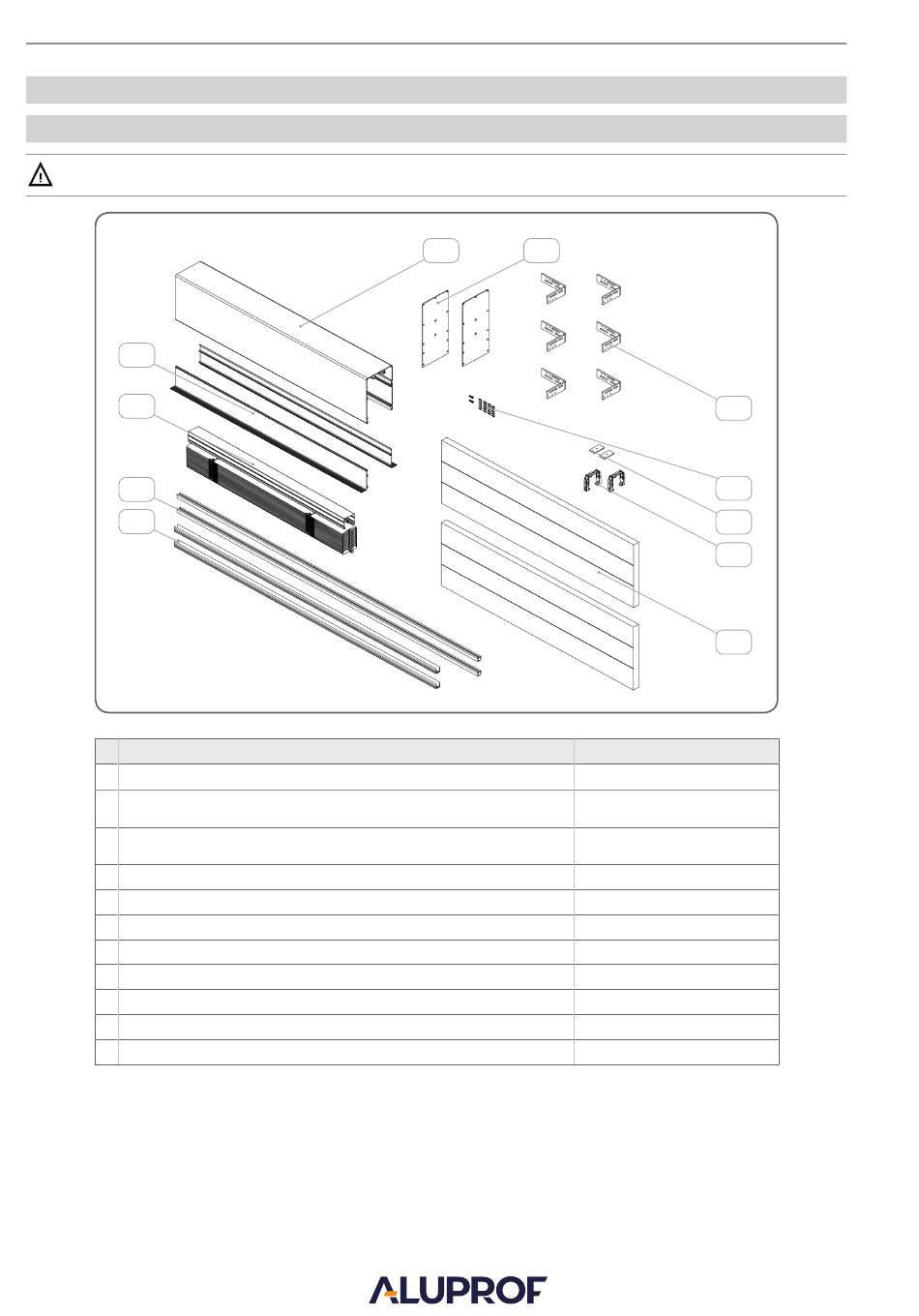

3.1. Bestandteile des Raffstoren
Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen
2
6
7
8
1.
240-Kasten - quadratisch
2.
Erweiterung des Unterputzkastens
3.
Blendenkappe
4.
Schienenhalter
5.
Befestigungsleiste des Griffs
6.
Raffstoren-Paket
7.
Führungsschiene
8.
Tasche der Führungsschiene
9.
Putzträger
10. Montagewinkel
11. Befestigungsteile
6
MONTAGEANLEITUNG DES RAFFSTOREN IM UNTERPUTZSYSTEM SZF/P
Name des Teils
1
3
PZF/P/45/30, PZF/P/105/30,
PB90 SZF/280, PB90 SZF/340,
10
11
5
4
9
Katalogcode
SZF90/240
PZF/P/165/30
PB SZF/400
US/A, US/B
MUS SZF/1
PU/P SZF
K/PU/P SZF
NT/XPS/30
KM/140x110
Technische Änderungen vorbehalten.
Stand 2022.01.21
