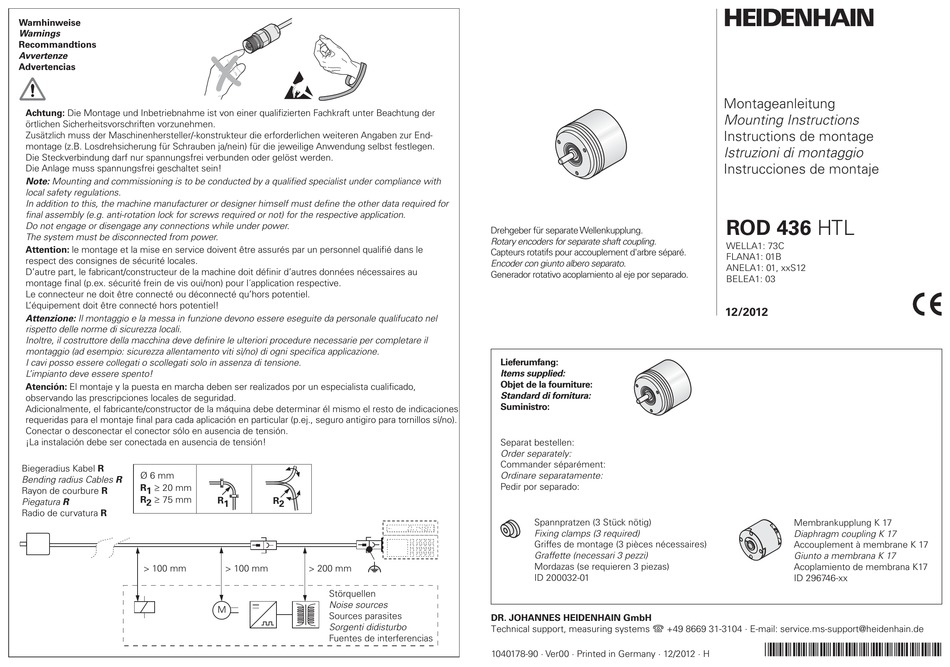

HEIDENHAIN ROD 436 HTL Montageanleitung

Warnhinweise
Warnings
Recommandtions
Avvertenze
Advertencias
Achtung:
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with
local safety regulations.
In addition to this, the machine manufacturer or designer himself must define the other data required for
final assembly (e.g. anti-rotation lock for screws required or not) for the respective application.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Attention:
Attenzione: Il montaggio e la messa in funzione devono essere eseguite da personale qualifucato nel
rispetto delle norme di sicurezza locali.
Inoltre, il costruttore della macchina deve definire le ulteriori procedure necessarie per completare il
montaggio (ad esempio: sicurezza allentamento viti sì/no) di ogni specifica applicazione.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
L’impianto deve essere spento!
Atención:
R
Ø 6 mm
Bending radius Cables R
R 1 ‡ 20 mm
R
R 2 ‡ 75 mm
Piegatura R
R
> 100 mm
R 1 R 2
> 100 mm > 200 mm
Noise sources
Sorgenti didisturbo
Rotary encoders for separate shaft coupling.
Encoder con giunto albero separato.
Lieferumfang:
Items supplied:
Objet de la fourniture:
Standard di fornitura:
Suministro:
Order separately:
Ordinare separatamente:
Fixing clamps (3 required)
Graffette (necessari 3 pezzi)
DR. JOHANNES HEIDENHAIN GmbH
{
Mounting Instructions
Istruzioni di montaggio
ROD 436
12/2012
Diaphragm coupling K 17
Giunto a membrana K 17
*I_1040178-90*
